| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51339ШР28П7ЭГ9 ВИЛКИ |  | > 333 шт. | ||||||
9714ШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 1250 ₽ | ||||
9715ШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 300 ₽ | ||||
9716ШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||
9717ШР28П7ЭГ9 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 650 ₽ | ||||
9718ШР28П7ЭГ9 РОЗЕТКИ |  | > 800 шт. | 500 ₽ | |||||
51342ШР28П7ЭГ9 РОЗЕТКИ |  | > 84 шт. | 1300 ₽ | |||||
51343ШР28П7ЭГ9 РОЗЕТКИ |  | > 84 шт. | 1300 ₽ | |||||

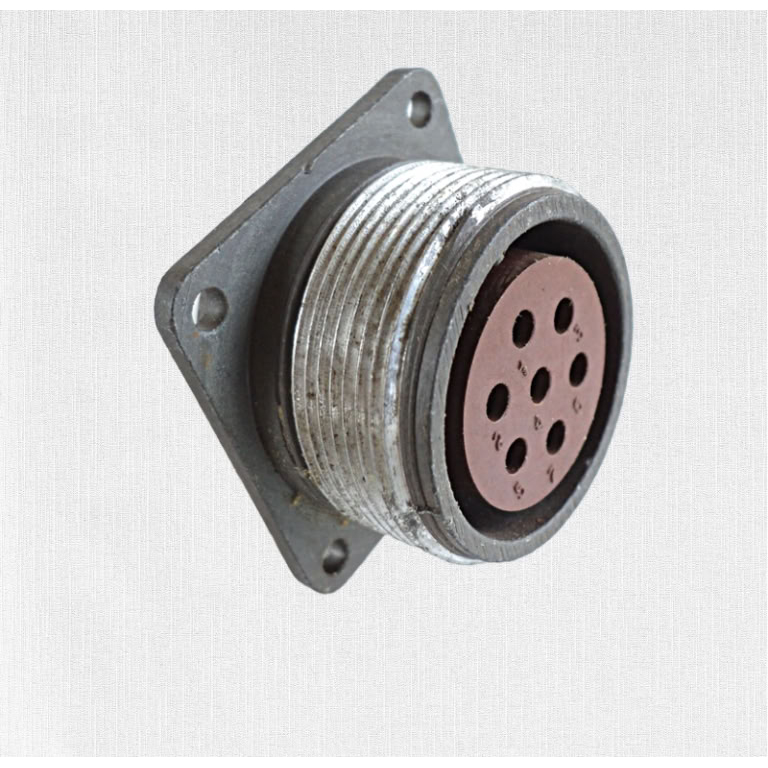

9721ШР28П7ЭГ9 РОЗЕТКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||
9722ШР28П7ЭГ9 РОЗЕТКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||
9723ШР28П7ЭГ9 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
9724ШР28П7ЭГ9-К | «5» |  | ПОД ЗАКАЗ | 1450 ₽ | ||||
9725ШР28П7ЭГ9-К ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
9726ШР28П7ЭГ9-К ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
9727ШР28П7ЭГ9В | «5» |  | ПОД ЗАКАЗ | 1050 ₽ | ||||

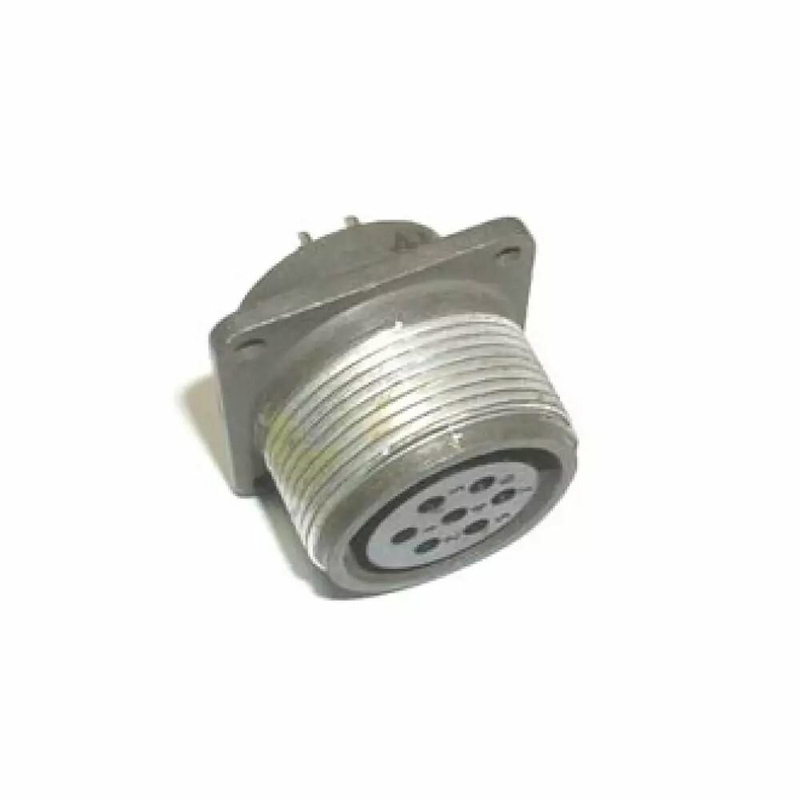

9728ШР28П7ЭГ9Н | «5» |  | ПОД ЗАКАЗ | 600 ₽ | ||||

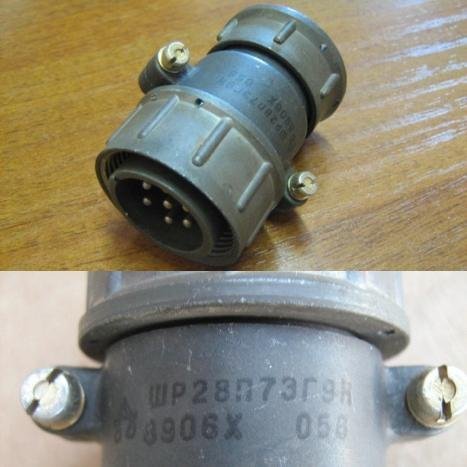

9729ШР28П7ЭГ9Н ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
9730ШР28П7ЭШ | «5» |  | ПОД ЗАКАЗ | 700 ₽ | ||||

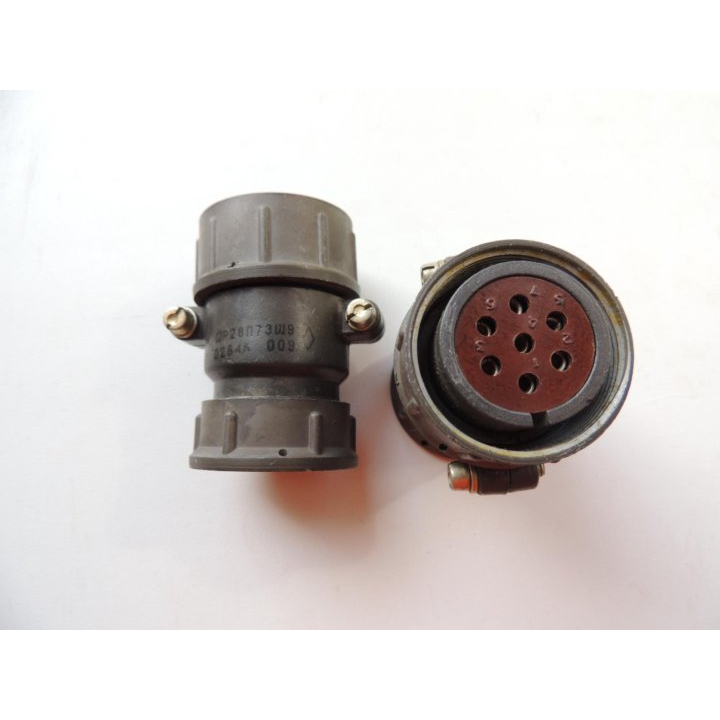

9731ШР28П7ЭШ5 РОЗЕТКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 300 ₽ | ||||
9732ШР28П7ЭШ7Производитель: Нур |  | ПОД ЗАКАЗ | 750 ₽ | |||||
51347ШР28П7ЭШ7 ВИЛКИ | Год: 2015 |  | > 85 шт. | 1300 ₽ | ||||
9734ШР28П7ЭШ7 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||

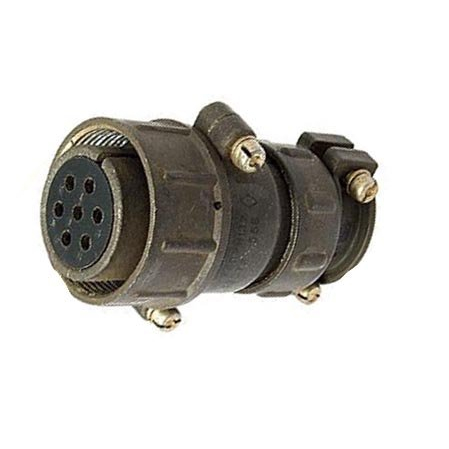

9735ШР28П7ЭШ7 РОЗЕТКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
9736ШР28П7ЭШ7НПроизводитель: Нур |  | ПОД ЗАКАЗ | 750 ₽ | |||||

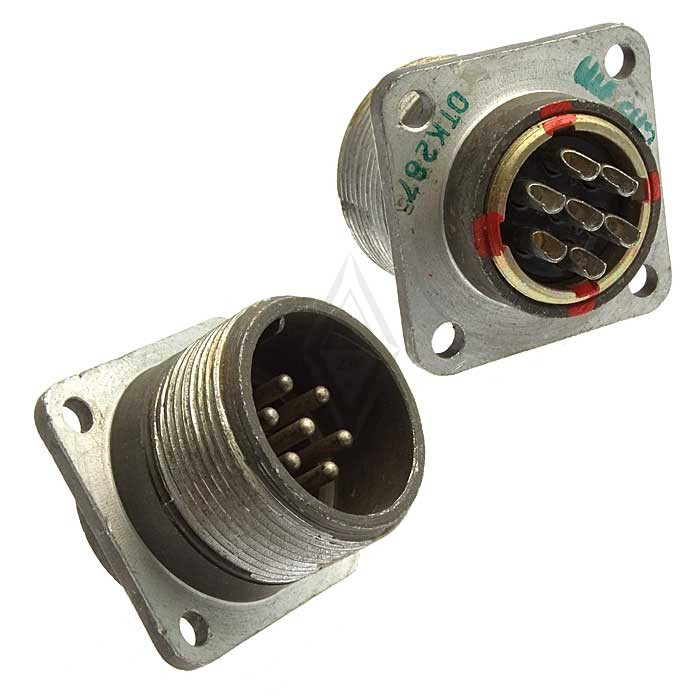

9737ШР28П7ЭШ8 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 300 ₽ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
