| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

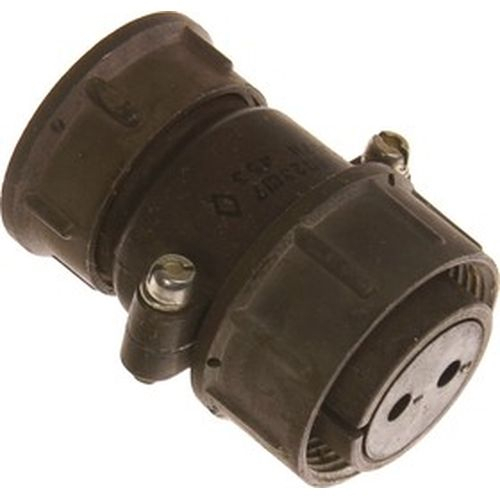

9613ШР28П2ЭШ7 РОЗЕТКИ |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
9614ШР28П2ЭШ7 РОЗЕТКИ КАБЕЛЬНЫЕПроизводитель: Нур |  | ПОД ЗАКАЗ | 700 ₽ | |||||

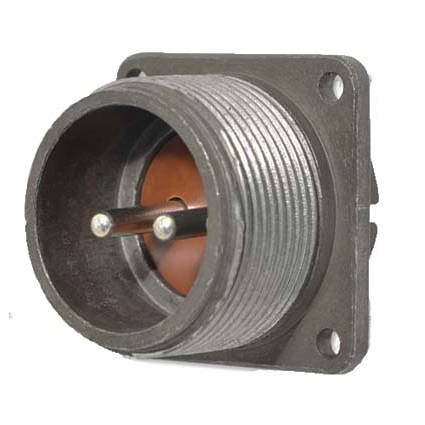

9615ШР28П2ЭШ7-К |  | ПОД ЗАКАЗ | 1250 ₽ | |||||

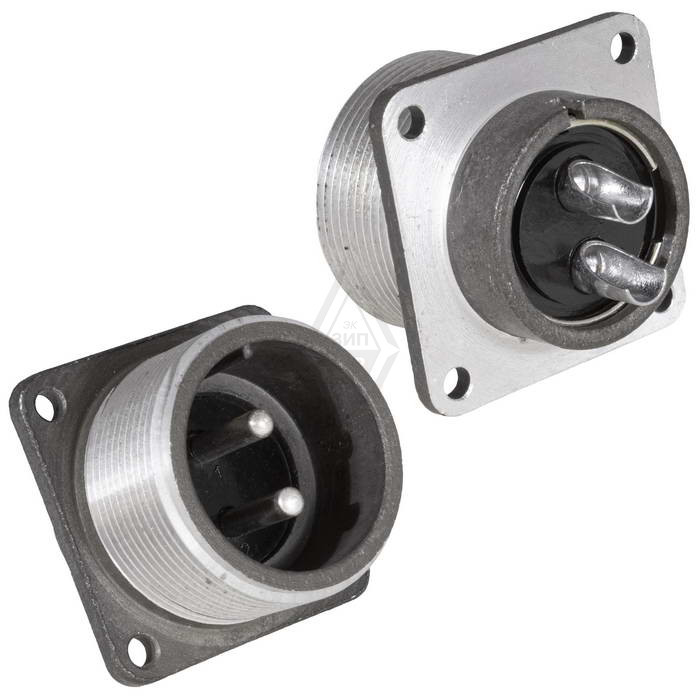

9616ШР28П2ЭШ7-К БЛОЧНЫЕ ВИЛКИ |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
9617ШР28П4НГ |  | ПОД ЗАКАЗ | 900 ₽ | |||||
9618ШР28П4НГ-К |  | ПОД ЗАКАЗ | 750 ₽ | |||||
51303ШР28П4НГ5 ВИЛКИ | Год: 2024 |  | > 88 шт. | 2250 ₽ | ||||

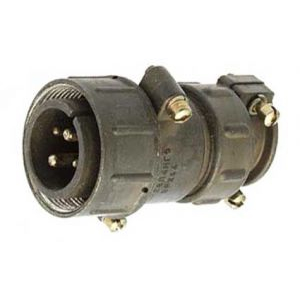

9620ШР28П4НГ5 ВИЛКИ (АНАЛОГ) |  | ПОД ЗАКАЗ | ||||||

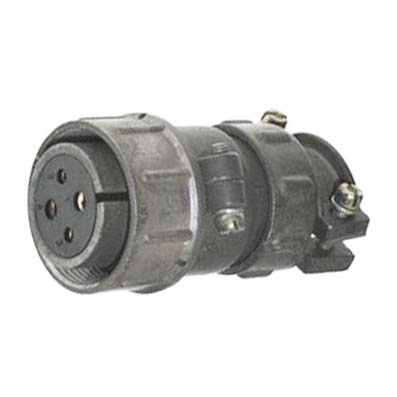

9621ШР28П4НШ |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
9622ШР28П4НШ5 |  | ПОД ЗАКАЗ | ||||||
51304ШР28П4НШ5 РОЗЕТКИ | Год: 2024 |  | > 18 шт. | 2250 ₽ | ||||
9624ШР28П4НШ8 РОЗЕТКИ |  | ПОД ЗАКАЗ | 1350 ₽ | |||||

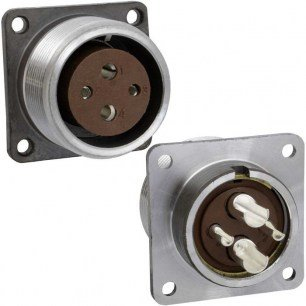

9625ШР28П4ЭГПроизводитель: Нур | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||

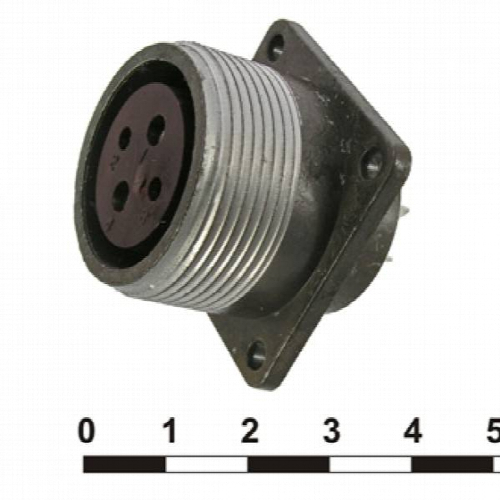

9626ШР28П4ЭГПроизводитель: Элекон | «5» |  | ПОД ЗАКАЗ | 850 ₽ | ||||
9627ШР28П4ЭГ |  | ПОД ЗАКАЗ | 800 ₽ | |||||
9628ШР28П4ЭГ ВИЛКИ КАБЕЛЬНЫЕПроизводитель: Нур | «5» |  | ПОД ЗАКАЗ | 550 ₽ | ||||
9629ШР28П4ЭГ-К |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
51305ШР28П4ЭГ5 ВИЛКИ | Год: 2024 |  | > 88 шт. | 1950 ₽ | ||||
51306ШР28П4ЭГ5 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 90 шт. | 1950 ₽ | ||||
9632ШР28П4ЭГ5 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
51308ШР28П4ЭГ5 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 91 шт. | 1700 ₽ | ||||
51307ШР28П4ЭГ5 РОЗЕТКИ | Год: 2024 |  | > 15 шт. | 2600 ₽ | ||||
9635ШР28П4ЭГ5Н РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||

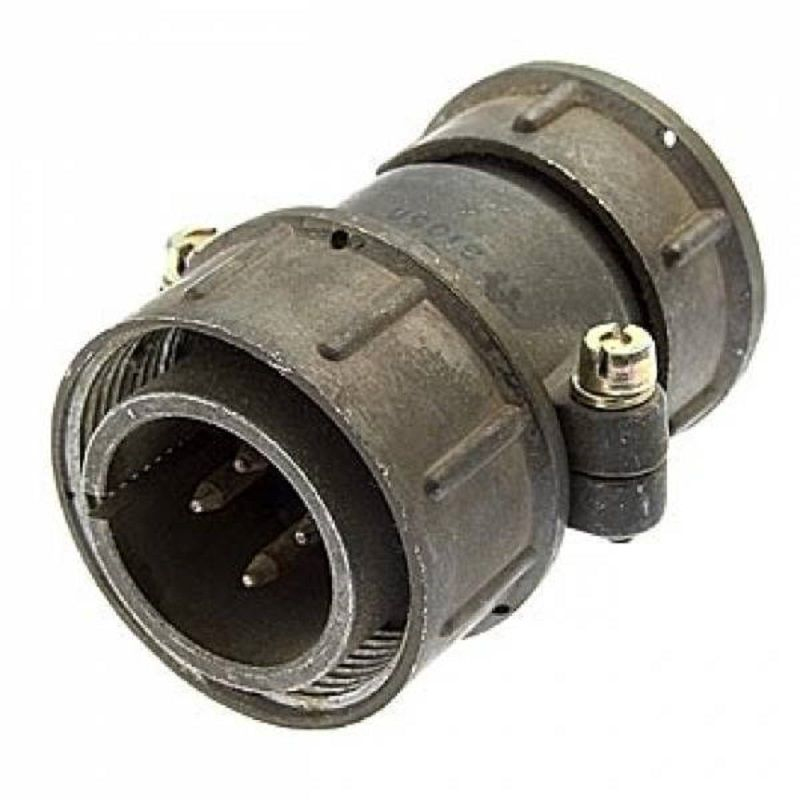

9636ШР28П4ЭГ8 |  | ПОД ЗАКАЗ | 1400 ₽ | |||||
9637ШР28П4ЭГ8 ВИЛКИ |  | ПОД ЗАКАЗ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
