| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51297ШР28П2НГ7 ВИЛКИ | Год: 2015 |  | > 73 шт. | 2100 ₽ | ||||
9589ШР28П2НГ7 ВИЛКИ |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
9590ШР28П2НГ7 ВИЛКИ |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
9591ШР28П2НГ7 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 1550 ₽ | |||||

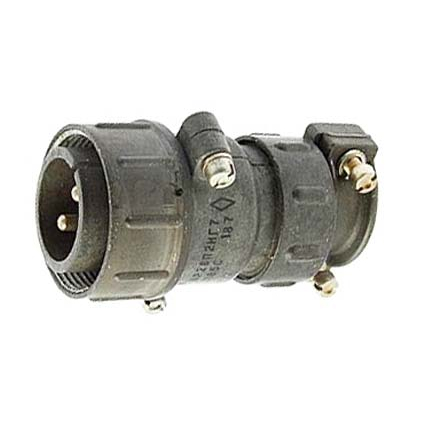

9592ШР28П2НГ7-К |  | ПОД ЗАКАЗ | 3750 ₽ | |||||
9593ШР28П2НШ7 |  | ПОД ЗАКАЗ | 1550 ₽ | |||||

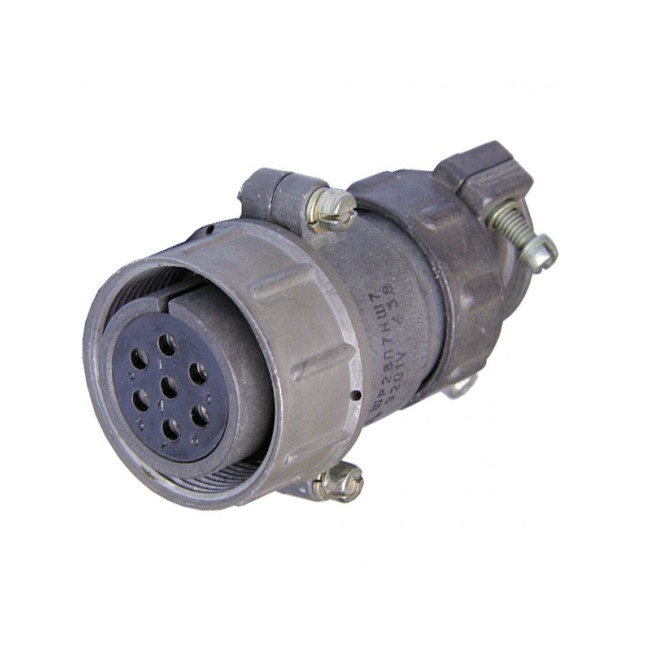

9594ШР28П2НШ7 |  | ПОД ЗАКАЗ | 1550 ₽ | |||||
9595ШР28П2НШ7 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
9596ШР28П2НШ7-К |  | ПОД ЗАКАЗ | 3800 ₽ | |||||
9597ШР28П2НШ7Н |  | ПОД ЗАКАЗ | 1500 ₽ | |||||
9598ШР28П2ЭГ7 |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
51299ШР28П2ЭГ7 ВИЛКИ | Год: 2015 |  | > 74 шт. | 1950 ₽ | ||||
9600ШР28П2ЭГ7 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 300 ₽ | |||||
9601ШР28П2ЭГ7 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
9602ШР28П2ЭГ7 ВИЛКИ |  | ПОД ЗАКАЗ | 650 ₽ | |||||

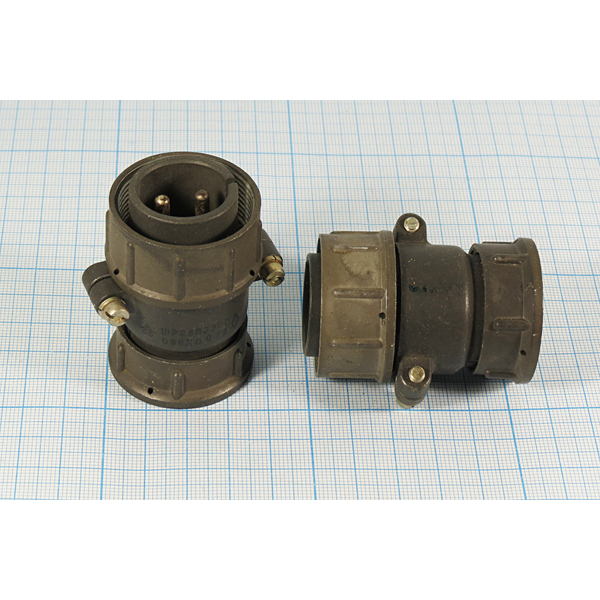

9603ШР28П2ЭГ7 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 2050 ₽ | |||||
9604ШР28П2ЭГ7 РОЗЕТКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 1300 ₽ | |||||

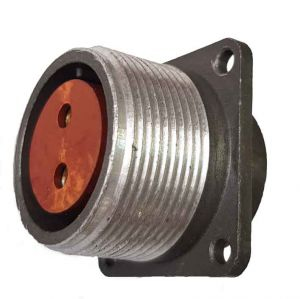

9605ШР28П2ЭГ7-К |  | ПОД ЗАКАЗ | 1650 ₽ | |||||
9606ШР28П2ЭГ7Н |  | ПОД ЗАКАЗ | 800 ₽ | |||||
9607ШР28П2ЭШ7 |  | ПОД ЗАКАЗ | 300 ₽ | |||||

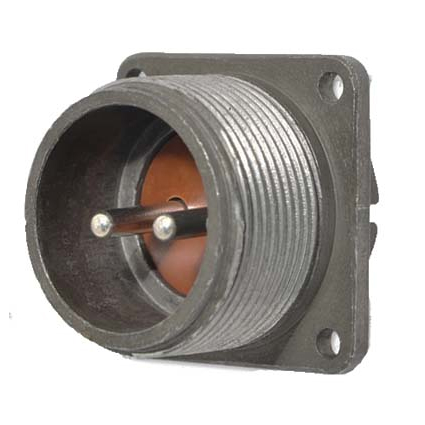

9608ШР28П2ЭШ7Производитель: Нур |  | ПОД ЗАКАЗ | 900 ₽ | |||||
51301ШР28П2ЭШ7 ВИЛКИ | Год: 2015 |  | > 70 шт. | 1600 ₽ | ||||

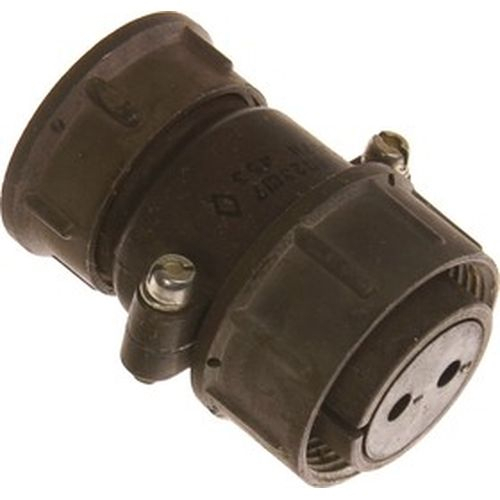

9610ШР28П2ЭШ7 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
9611ШР28П2ЭШ7 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 500 ₽ | |||||
9612ШР28П2ЭШ7 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
