| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
9788ШР28ПК7НШ9 |  | ПОД ЗАКАЗ | 700 ₽ | |||||
51381ШР28ПК7НШ9 ВИЛКИПроизводитель: Коннектор | Год: 2015 |  | > 77 шт. | 1850 ₽ | ||||

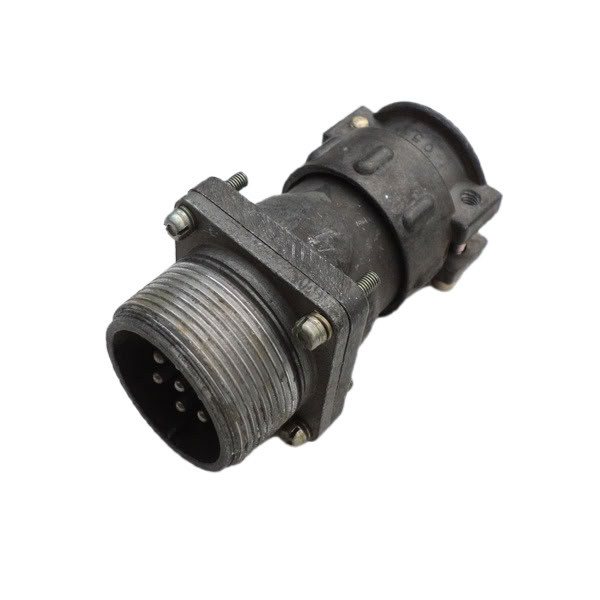

9790ШР28ПК7НШ9-К |  | ПОД ЗАКАЗ | 2400 ₽ | |||||
51384ШР28ПК7ЭГ7 РОЗЕТКИПроизводитель: Коннектор | Год: 2015 |  | > 67 шт. | 1850 ₽ | ||||

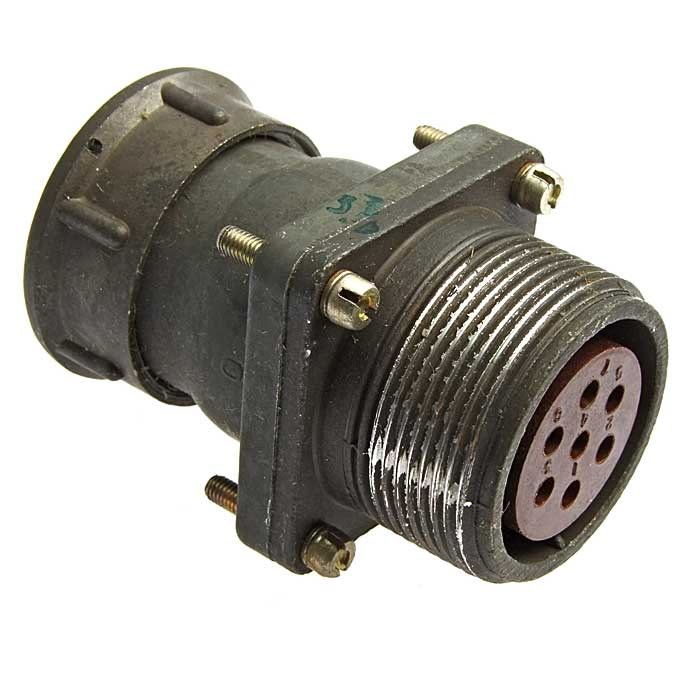

9792ШР28ПК7ЭГ7 РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||
51385ШР28ПК7ЭГ7-К РОЗЕТКИПроизводитель: Элекон | Год: 2015 |  | > 67 шт. | 2350 ₽ | ||||
9794ШР28ПК7ЭГ9 |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
51387ШР28ПК7ЭГ9 РОЗЕТКИПроизводитель: Нур |  | > 78 шт. | 550 ₽ | |||||
51386ШР28ПК7ЭГ9 РОЗЕТКИПроизводитель: Коннектор |  | > 78 шт. | 1850 ₽ | |||||
9797ШР28ПК7ЭГ9 РОЗЕТКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 200 ₽ | |||||
9798ШР28ПК7ЭГ9-К |  | ПОД ЗАКАЗ | 1900 ₽ | |||||
51388ШР28ПК7ЭГ9-К РОЗЕТКИПроизводитель: Элекон | Год: 2015 |  | > 78 шт. | 2350 ₽ | ||||
51390ШР28ПК7ЭШ7 ВИЛКИПроизводитель: Коннектор | Год: 2015 |  | > 78 шт. | 1850 ₽ | ||||
9801ШР28ПК7ЭШ7 ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
51391ШР28ПК7ЭШ7-К ВИЛКИПроизводитель: Элекон | Год: 2015 |  | > 78 шт. | 2350 ₽ | ||||
9803ШР28ПК7ЭШ9 | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||
9804ШР28ПК7ЭШ9 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | «5» |  | ПОД ЗАКАЗ | |||||
9805ШР28ПК7ЭШ9 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 200 ₽ | ||||

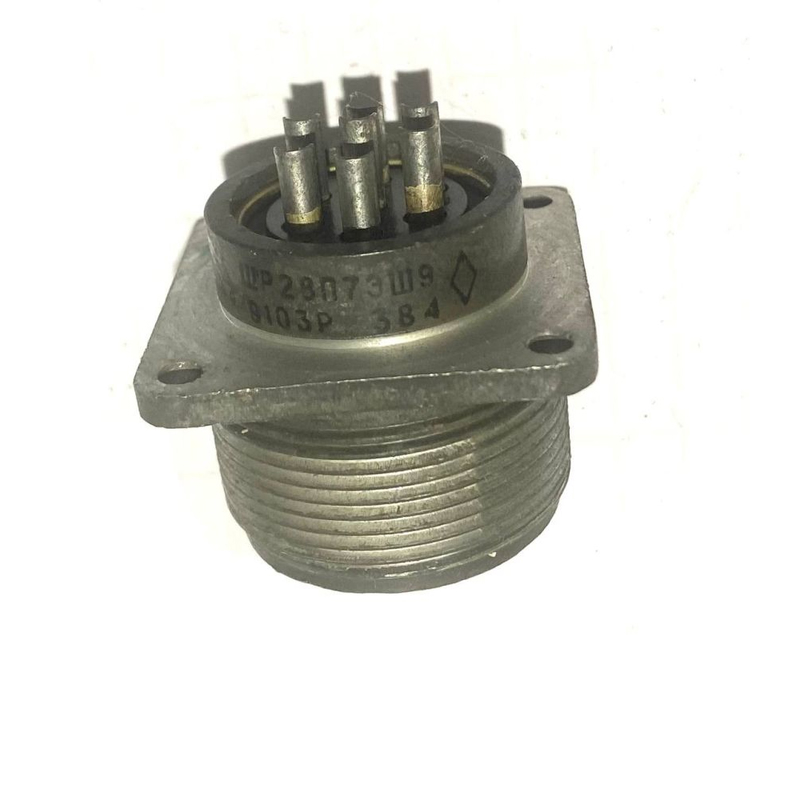

9806ШР28ПК7ЭШ9-К |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
9807ШР28ПК7ЭШ9Н ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
51394ШР28У1НГ4 ВИЛКИ | Год: 2015 |  | > 5 шт. | 3900 ₽ | ||||
51395ШР28У1НШ4 РОЗЕТКИ | Год: 2015 |  | > 5 шт. | 3250 ₽ | ||||

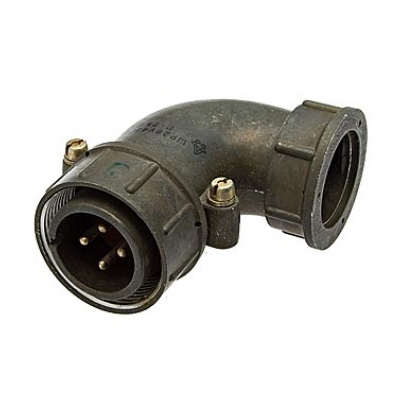

9810ШР28У1ЭГ4 |  | ПОД ЗАКАЗ | 3250 ₽ | |||||
51396ШР28У1ЭГ4 ВИЛКИ | Год: 2015 |  | > 5 шт. | 3900 ₽ | ||||
51397ШР28У1ЭШ4 РОЗЕТКИ | Год: 2015 |  | > 5 шт. | 3000 ₽ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды

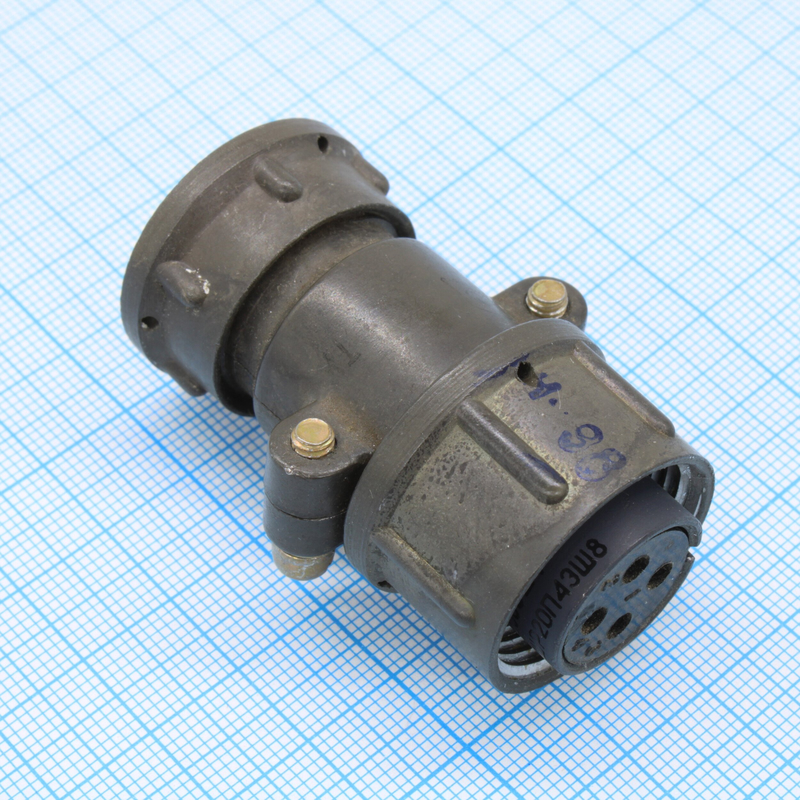

Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:

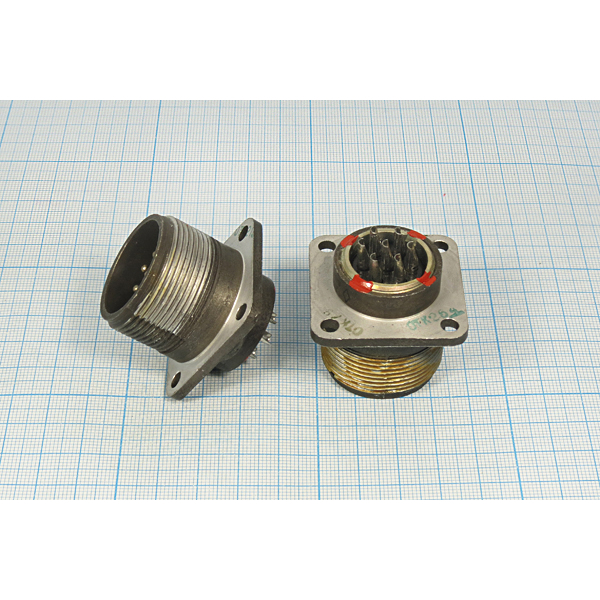

Блочная (приборная)— без патрубка, с прямым или угловым патрубком

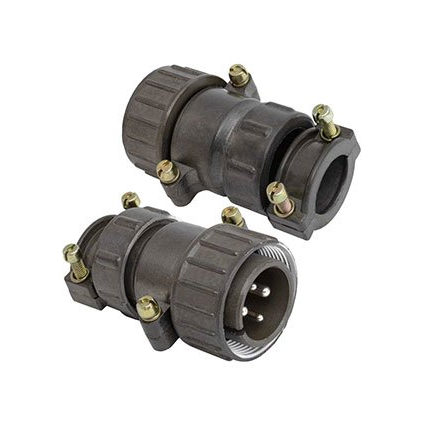

Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
