| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51316ШР28П6ЭГ5 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 1700 ₽ | ||||

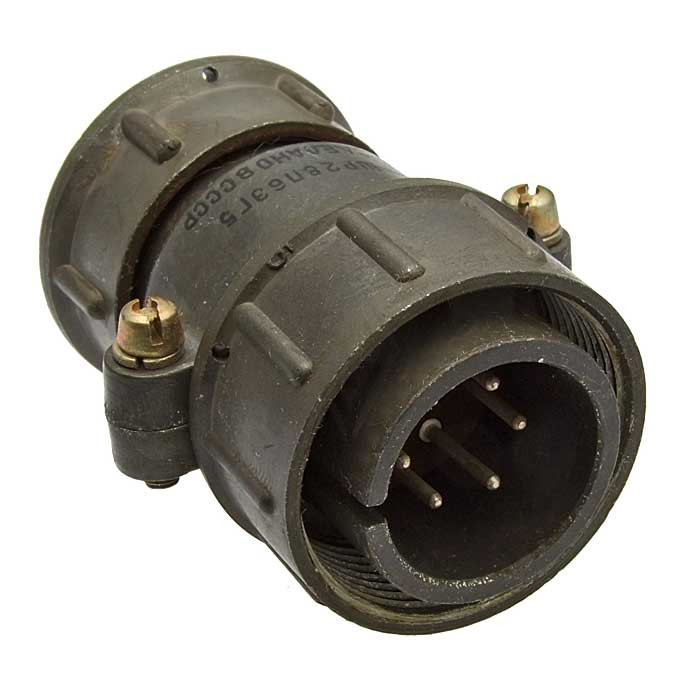

9664ШР28П6ЭГН |  | ПОД ЗАКАЗ | 700 ₽ | |||||

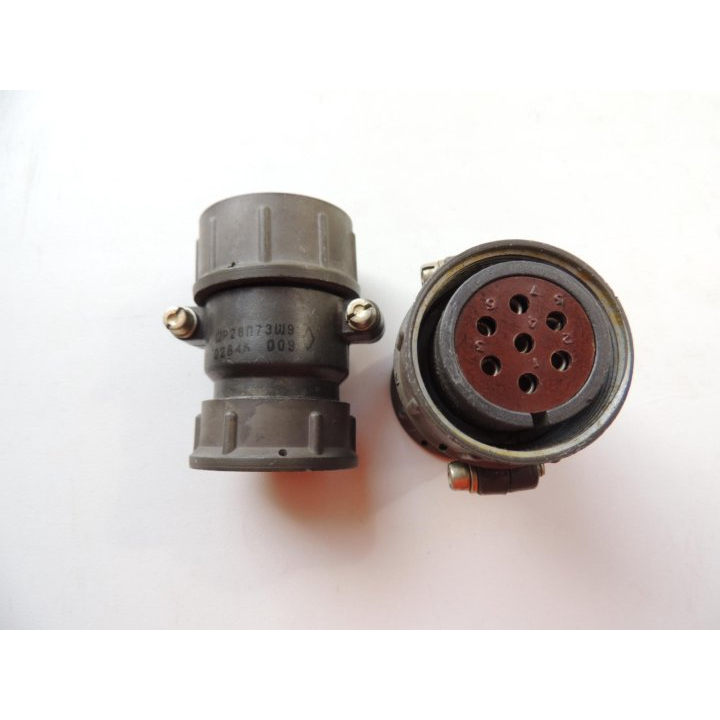

9665ШР28П6ЭШ |  | ПОД ЗАКАЗ | 500 ₽ | |||||
9666ШР28П6ЭШ РОЗЕТКИ |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
51317ШР28П6ЭШ4 РОЗЕТКИ | Год: 2015 |  | > 34 шт. | 2250 ₽ | ||||

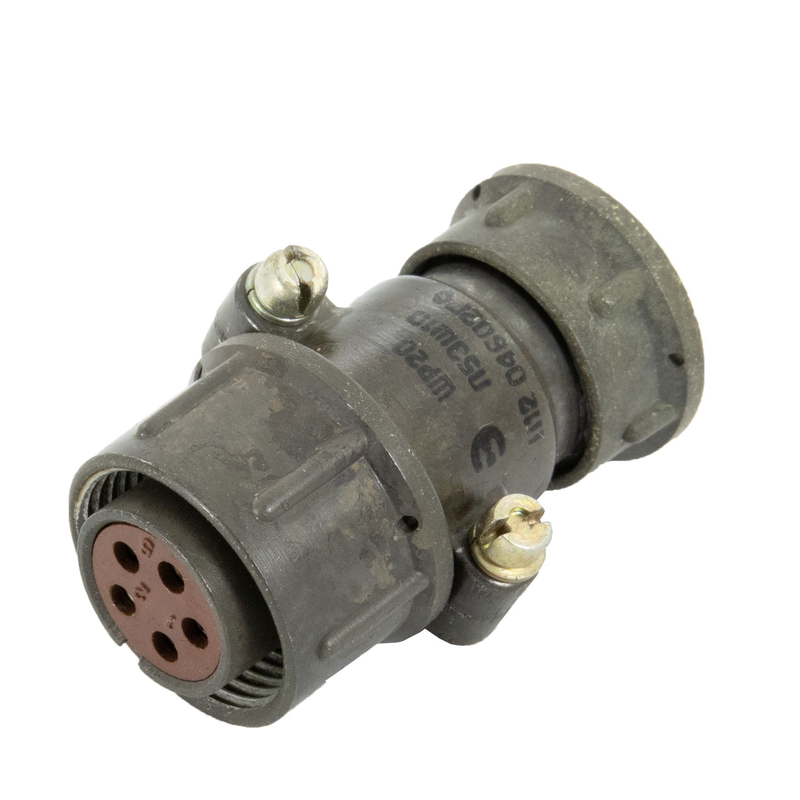

9668ШР28П6ЭШ5 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||

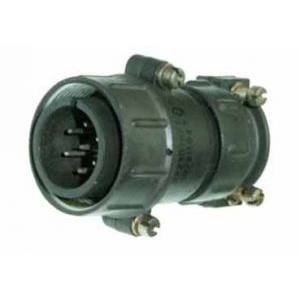

9669ШР28П7НГ7 |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
51320ШР28П7НГ7 ВИЛКИ | Год: 2015 |  | > 77 шт. | 2250 ₽ | ||||
9671ШР28П7НГ7 ВИЛКИ КАБЕЛЬНЫЕПроизводитель: Нур |  | ПОД ЗАКАЗ | 950 ₽ | |||||
9672ШР28П7НГ7 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 550 ₽ | |||||
9673ШР28П7НГ7 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 300 ₽ | |||||
9674ШР28П7НГ7Н |  | ПОД ЗАКАЗ | 700 ₽ | |||||
9675ШР28П7НГ9 |  | ПОД ЗАКАЗ | 1000 ₽ | |||||

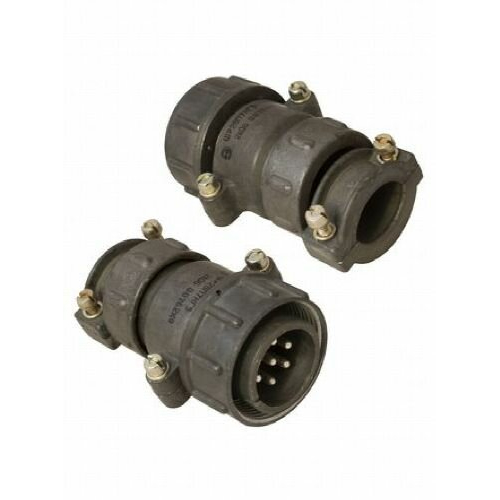

9676ШР28П7НГ9 |  | ПОД ЗАКАЗ | 1000 ₽ | |||||

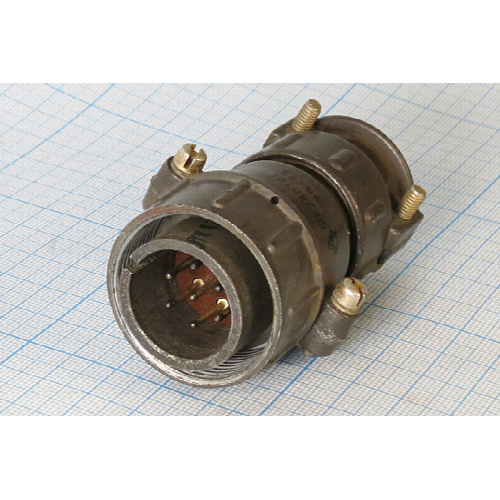

9677ШР28П7НГ9 (Н) |  | ПОД ЗАКАЗ | 850 ₽ | |||||
9678ШР28П7НГ9 (Н) ВИЛКИ КАБЕЛЬНЫЕПроизводитель: Нур |  | ПОД ЗАКАЗ | 800 ₽ | |||||
51322ШР28П7НГ9 ВИЛКИПроизводитель: Нур |  | > 600 шт. | ||||||
9680ШР28П7НГ9 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
9681ШР28П7НГ9 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1300 ₽ | |||||

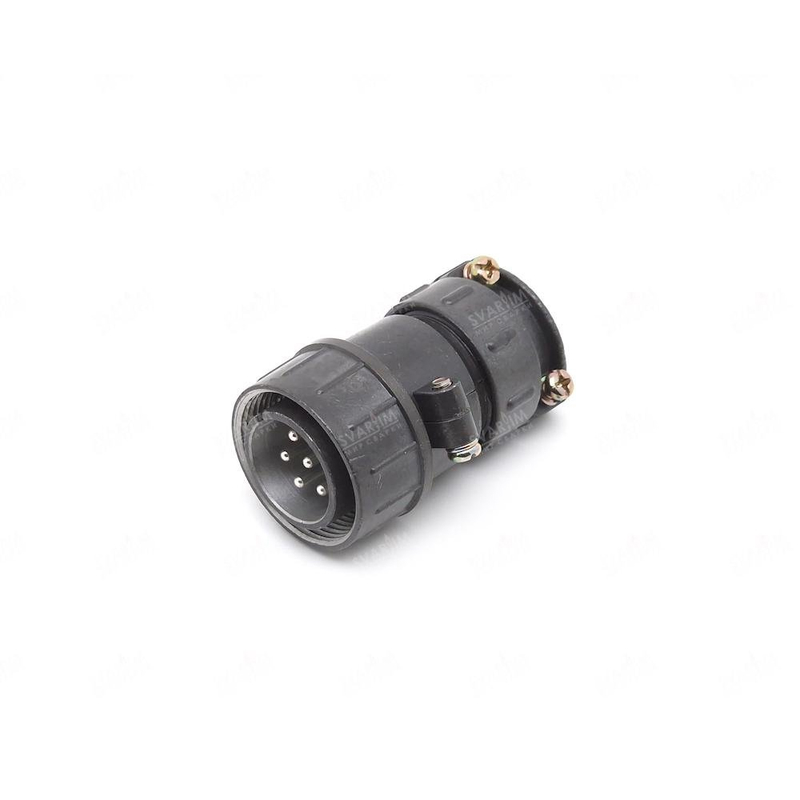

9682ШР28П7НГ9 ВИЛКИ КАБЕЛЬНЫЕПроизводитель: Элекон |  | ПОД ЗАКАЗ | 1400 ₽ | |||||
9683ШР28П7НГ9Н |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
9684ШР28П7НГ9Н ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1300 ₽ | |||||
9685ШР28П7НГ9Н ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 300 ₽ | ||||
9686ШР28П7НШ7 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
51325ШР28П7НШ7 РОЗЕТКИ | Год: 2015 |  | > 79 шт. | 2250 ₽ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
