| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
9638ШР28П4ЭГ8 РОЗЕТКИ |  | ПОД ЗАКАЗ | 650 ₽ | |||||

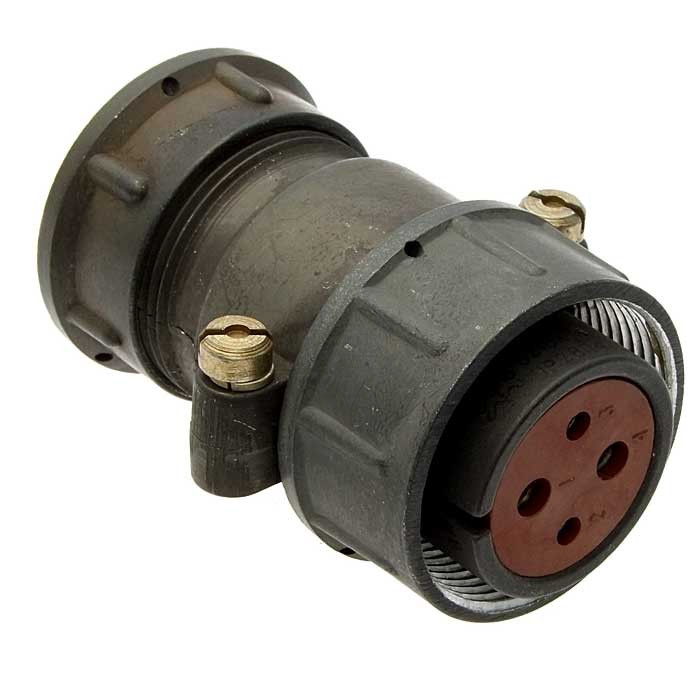

9639ШР28П4ЭШПроизводитель: Нур | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
9640ШР28П4ЭШ |  | ПОД ЗАКАЗ | 800 ₽ | |||||
9641ШР28П4ЭШ |  | ПОД ЗАКАЗ | 800 ₽ | |||||
9642ШР28П4ЭШ-К |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
9643ШР28П4ЭШ5 БЛОЧНЫЕ ВИЛКИ |  | ПОД ЗАКАЗ | 700 ₽ | |||||
51309ШР28П4ЭШ5 ВИЛКИПроизводитель: Нур |  | > 600 шт. | ||||||
51310ШР28П4ЭШ5 ВИЛКИПроизводитель: Нур |  | > 833 шт. | 800 ₽ | |||||
9646ШР28П4ЭШ5 ВИЛКИ (АНАЛОГ) |  | ПОД ЗАКАЗ | ||||||

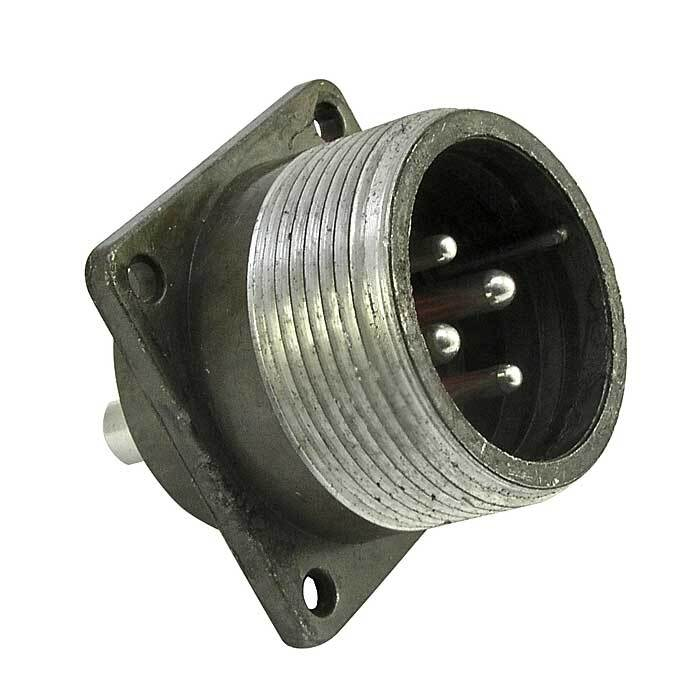

9647ШР28П4ЭШ5 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 400 ₽ | ||||
9648ШР28П4ЭШ5 КАБЕЛЬНЫЕ РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||
51311ШР28П4ЭШ5 РОЗЕТКИ | Год: 2024 |  | > 19 шт. | 2100 ₽ | ||||
9650ШР28П4ЭШ5 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
9651ШР28П4ЭШ5-К ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 950 ₽ | |||||
9652ШР28П4ЭШ8 |  | ПОД ЗАКАЗ | 850 ₽ | |||||
9653ШР28П4ЭШ8 ВИЛКИ |  | ПОД ЗАКАЗ | 200 ₽ | |||||
9654ШР28П4ЭШН |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
9655ШР28П6НГ |  | ПОД ЗАКАЗ | 1000 ₽ | |||||

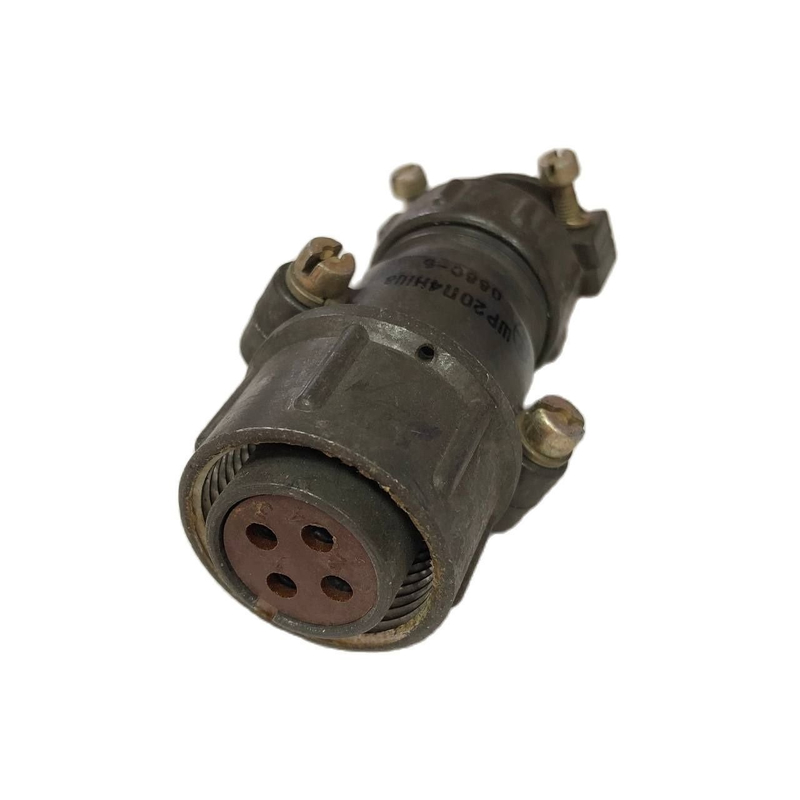

51312ШР28П6НШ4 РОЗЕТКИ | Год: 2015 |  | > 34 шт. | 2350 ₽ | ||||

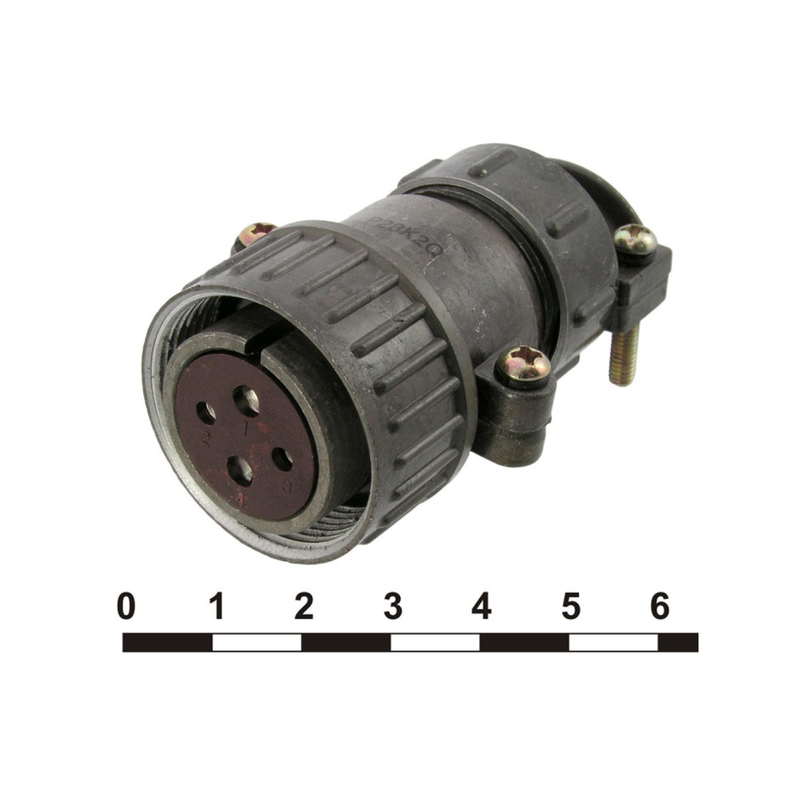

51313ШР28П6НШ5 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
9658ШР28П6ЭГПроизводитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||

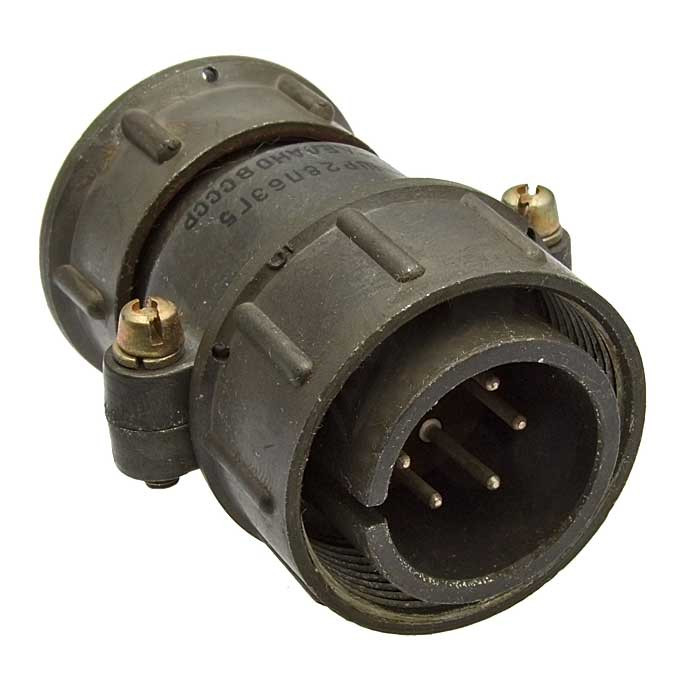

9659ШР28П6ЭГ |  | ПОД ЗАКАЗ | 750 ₽ | |||||
9660ШР28П6ЭГ4 |  | ПОД ЗАКАЗ | 550 ₽ | |||||
51314ШР28П6ЭГ4 ВИЛКИ | Год: 2014 |  | > 27 шт. | 1300 ₽ | ||||
51315ШР28П6ЭГ4 РОЗЕТКИ | Год: 2015 |  | > 34 шт. | 1700 ₽ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
