| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51421ШР28У7НШ9-К РОЗЕТКИПроизводитель: Элекон | Год: 2015 |  | > 116 шт. | 2500 ₽ | ||||

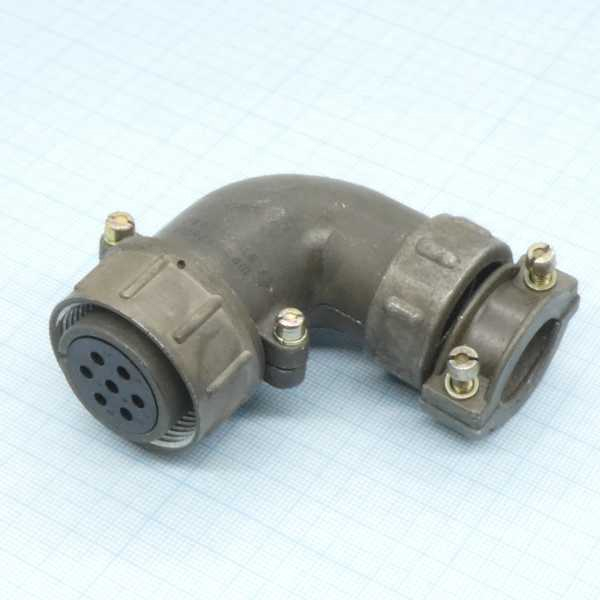

9864ШР28У7НШ9Н | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
9865ШР28У7ЭГ3 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
9866ШР28У7ЭГ7Производитель: Коннектор |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
51424ШР28У7ЭГ7-К ВИЛКИПроизводитель: Элекон | Год: 2015 |  | > 125 шт. | 2500 ₽ | ||||
9868ШР28У7ЭГ9Производитель: Нур |  | ПОД ЗАКАЗ | 800 ₽ | |||||
51425ШР28У7ЭГ9 ВИЛКИПроизводитель: Коннектор | Год: 2014 |  | > 106 шт. | 1600 ₽ | ||||
9870ШР28У7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | «5» |  | ПОД ЗАКАЗ | 300 ₽ | ||||

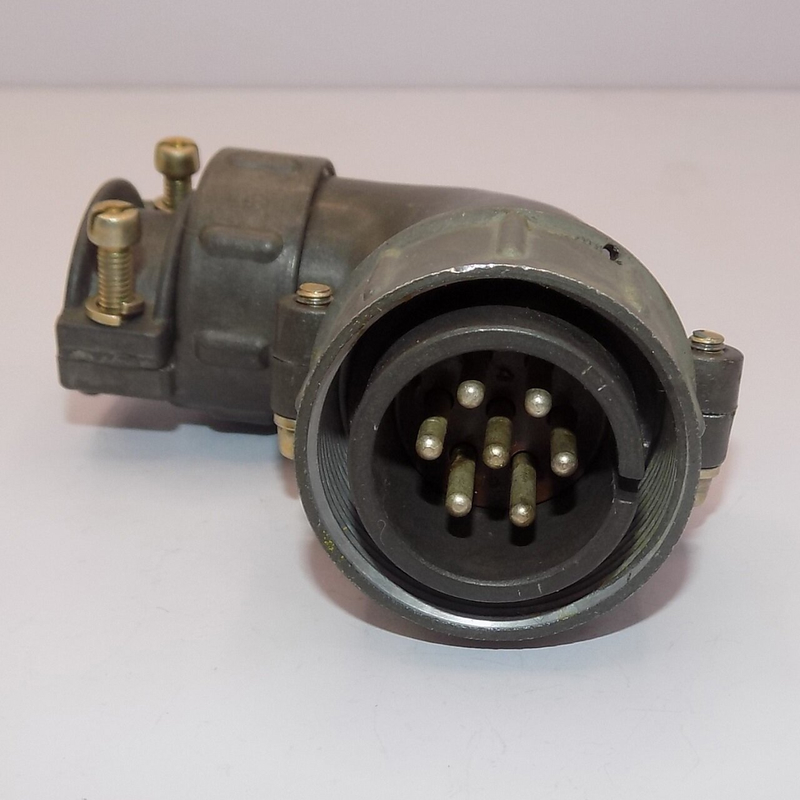

9871ШР28У7ЭГ9 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 300 ₽ | ||||
51426ШР28У7ЭГ9-К ВИЛКИПроизводитель: Элекон | Год: 2015 |  | > 106 шт. | 2500 ₽ | ||||
9873ШР28У7ЭГ9Н ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | «5» |  | ПОД ЗАКАЗ | |||||

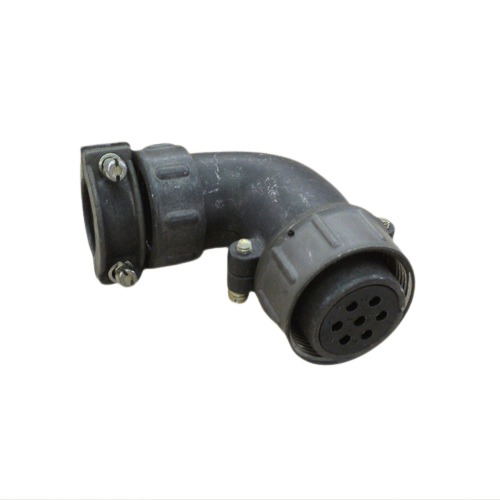

9874ШР28У7ЭШ7 | «5» |  | ПОД ЗАКАЗ | 1050 ₽ | ||||
51428ШР28У7ЭШ7 РОЗЕТКИПроизводитель: Коннектор | Год: 2014 |  | > 132 шт. | 1600 ₽ | ||||
51429ШР28У7ЭШ7-К РОЗЕТКИПроизводитель: Элекон | Год: 2015 |  | > 132 шт. | 2500 ₽ | ||||

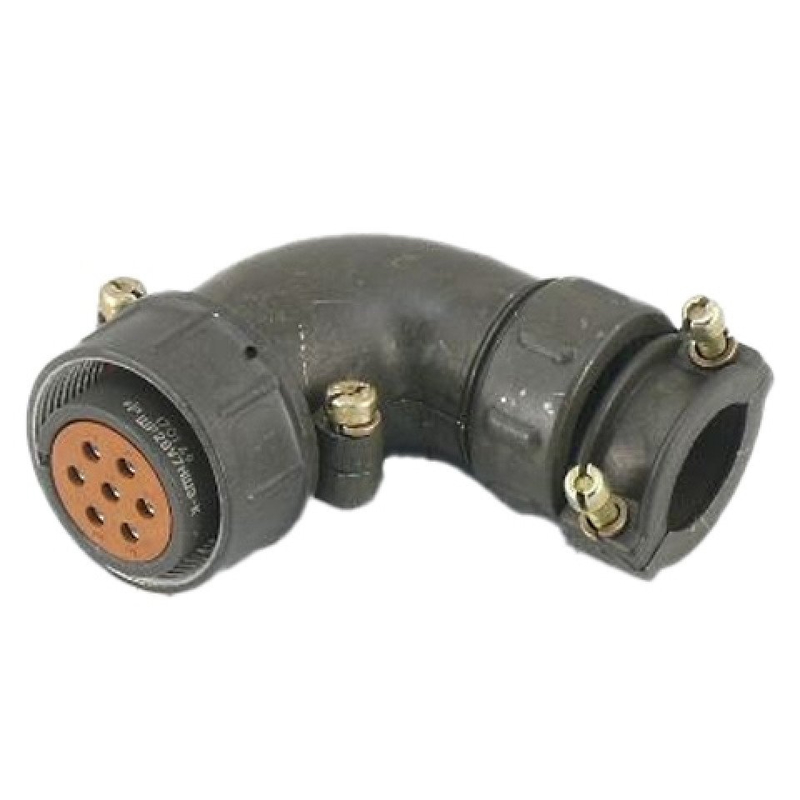

9877ШР28У7ЭШ9 | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
51430ШР28У7ЭШ9 РОЗЕТКИПроизводитель: Коннектор | Год: 2014 |  | > 117 шт. | 1600 ₽ | ||||
9879ШР28У7ЭШ9 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 300 ₽ | |||||
9880ШР28У7ЭШ9 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 350 ₽ | |||||

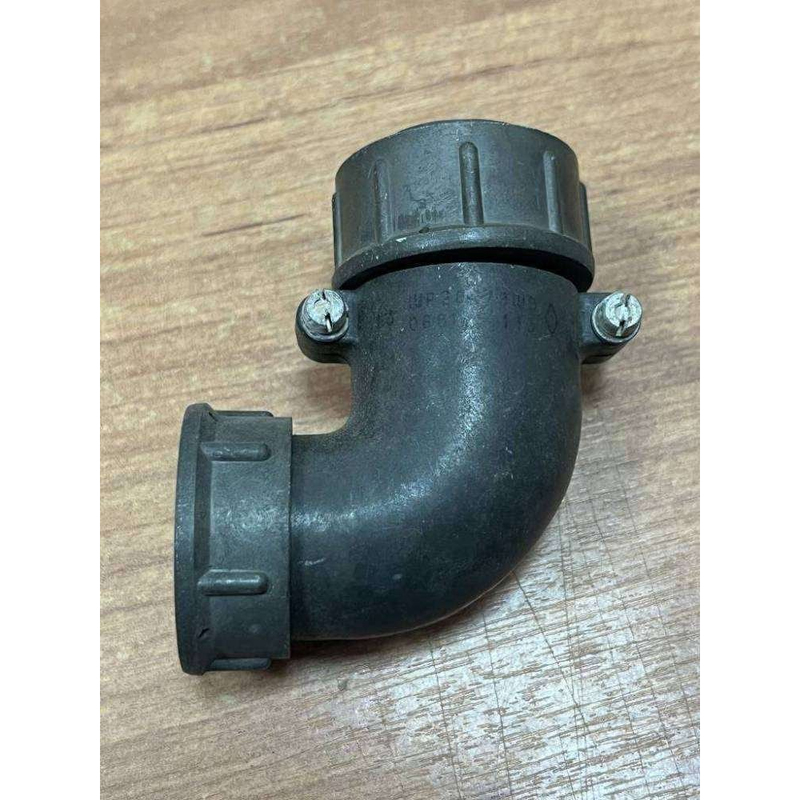

9881ШР28У7ЭШ9-К | «5» |  | ПОД ЗАКАЗ | 1550 ₽ | ||||
51431ШР28У7ЭШ9-К РОЗЕТКИПроизводитель: Элекон | Год: 2015 |  | > 117 шт. | 2500 ₽ | ||||

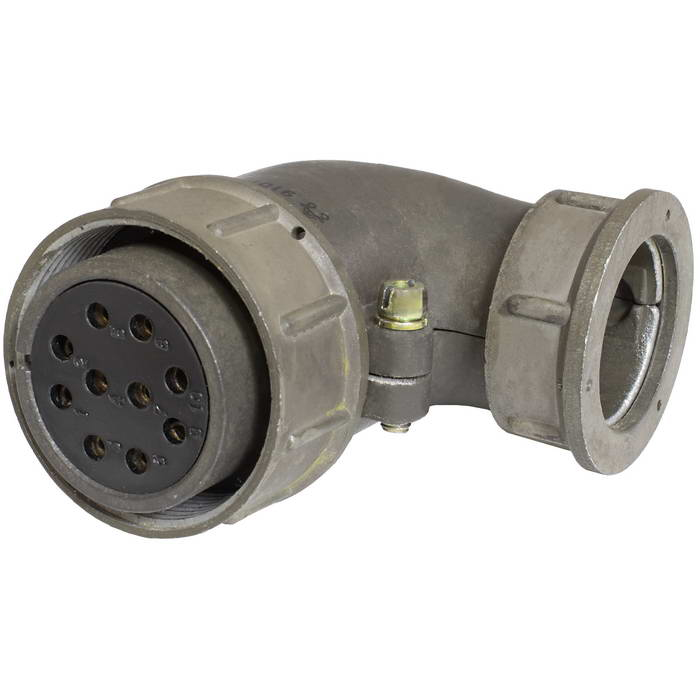

9883ШР28У7ЭШ9Н |  | ПОД ЗАКАЗ | 700 ₽ | |||||

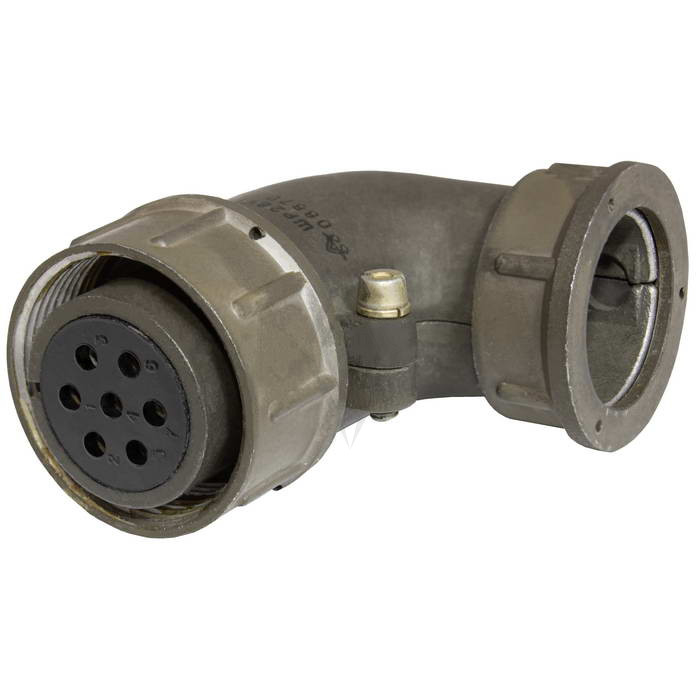

9884ШР28УЭШ |  | ПОД ЗАКАЗ | 950 ₽ | |||||
11563ШР28ПК7ЭШ9 ВИЛКИ | Год: 2017 |  | > 228 шт. | 4950 ₽ | ||||
51298ШР28П2НШ7 РОЗЕТКИ | Год: 2015 |  | > 10 шт. | 2100 ₽ | ||||
51300ШР28П2ЭГ7 РОЗЕТКИ | Год: 2015 |  | > 10 шт. | 1700 ₽ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
