| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

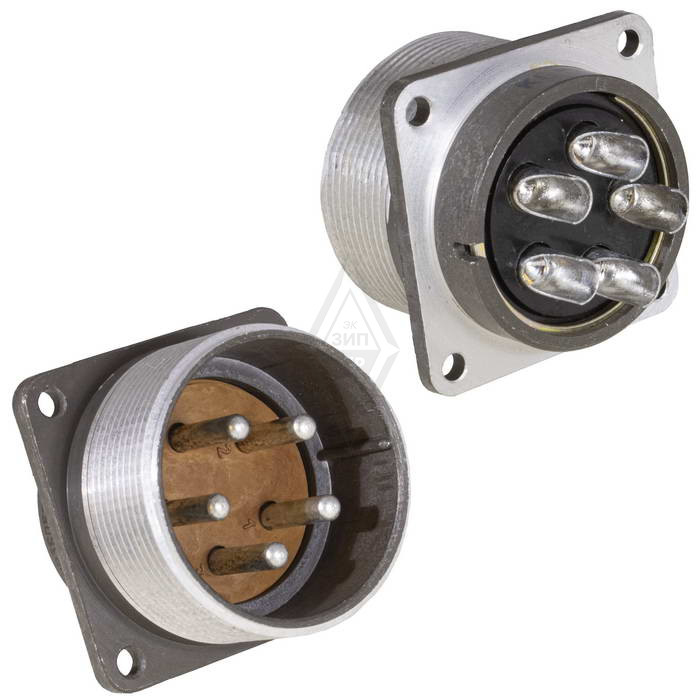

7669РАЗЪЕМ ШР36П5ЭШ11-К ВИЛ ВП |  | ПОД ЗАКАЗ | ||||||

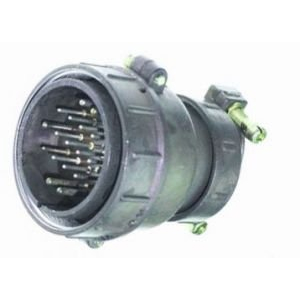

10277ШР36-П10НГ1 | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||

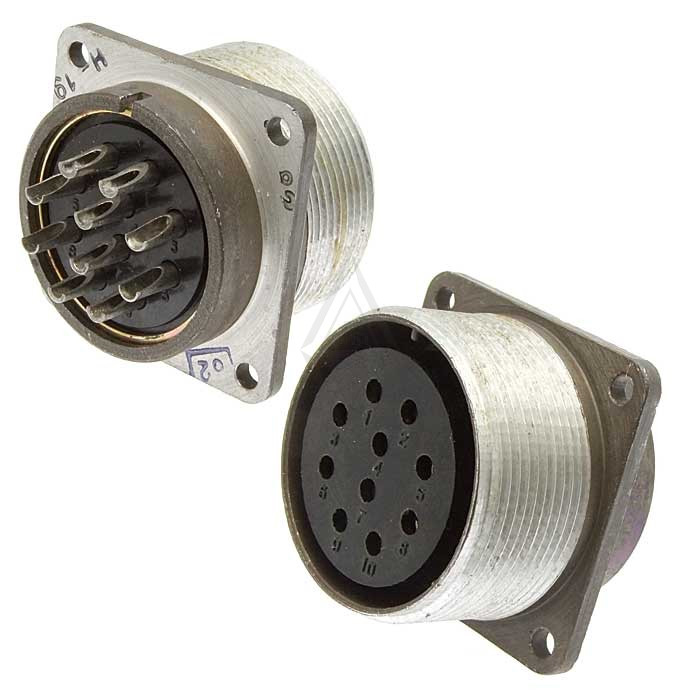

10278ШР36-П10ЭГ1 | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||

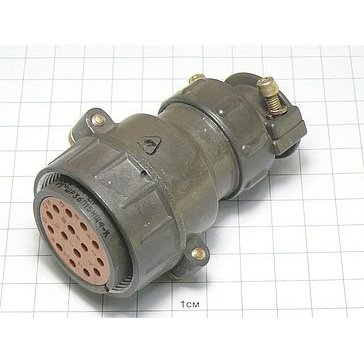

10279ШР36-П1НШ4 | «5» |  | ПОД ЗАКАЗ | 1650 ₽ | ||||

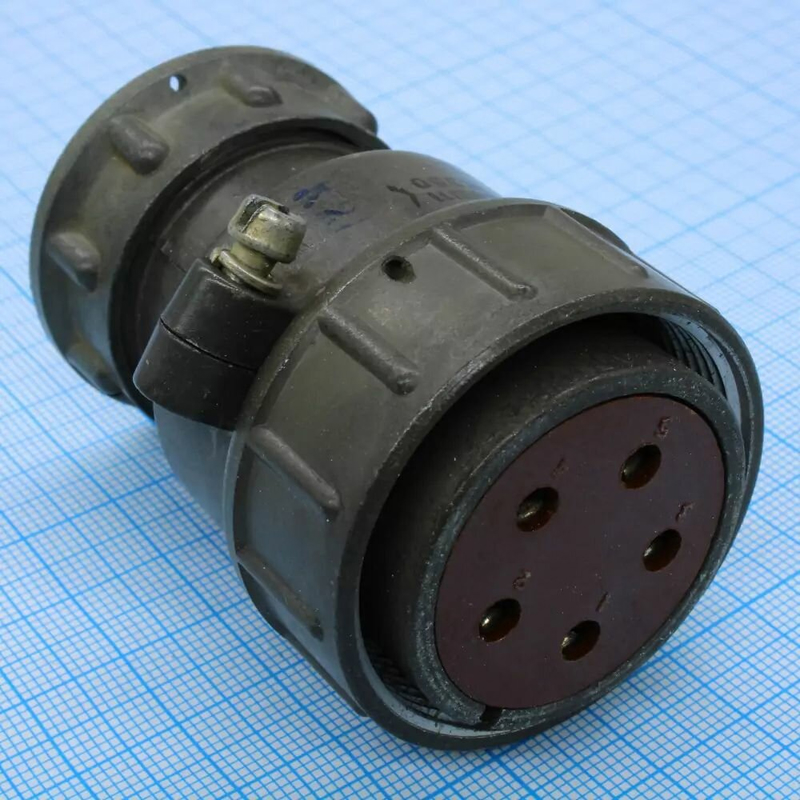

10280ШР36-П1ЭШ4 | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
10281ШР36-П1ЭШ4Н | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||
10282ШР36-П7ЭГ1 | «5» |  | ПОД ЗАКАЗ | 550 ₽ | ||||
10283ШР36-П7ЭГ1Н |  | ПОД ЗАКАЗ | 500 ₽ | |||||

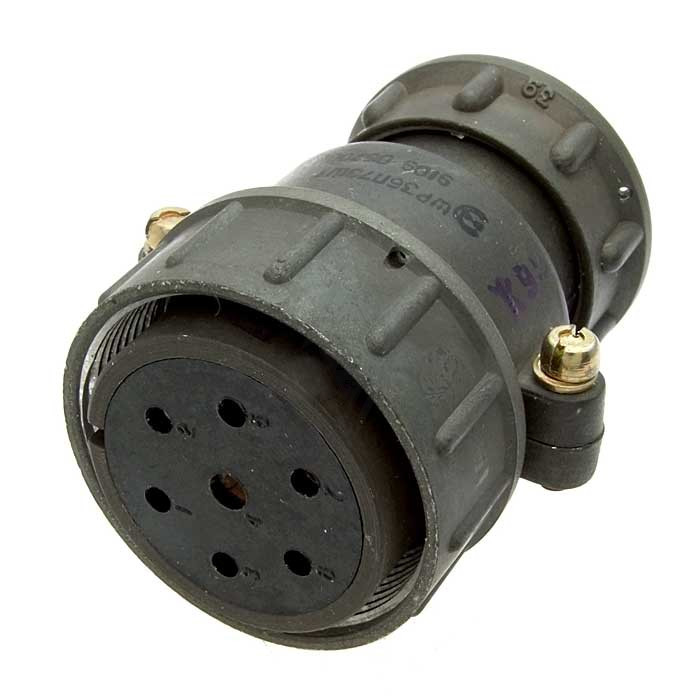

10284ШР36-П7ЭШ1 |  | ПОД ЗАКАЗ | 700 ₽ | |||||

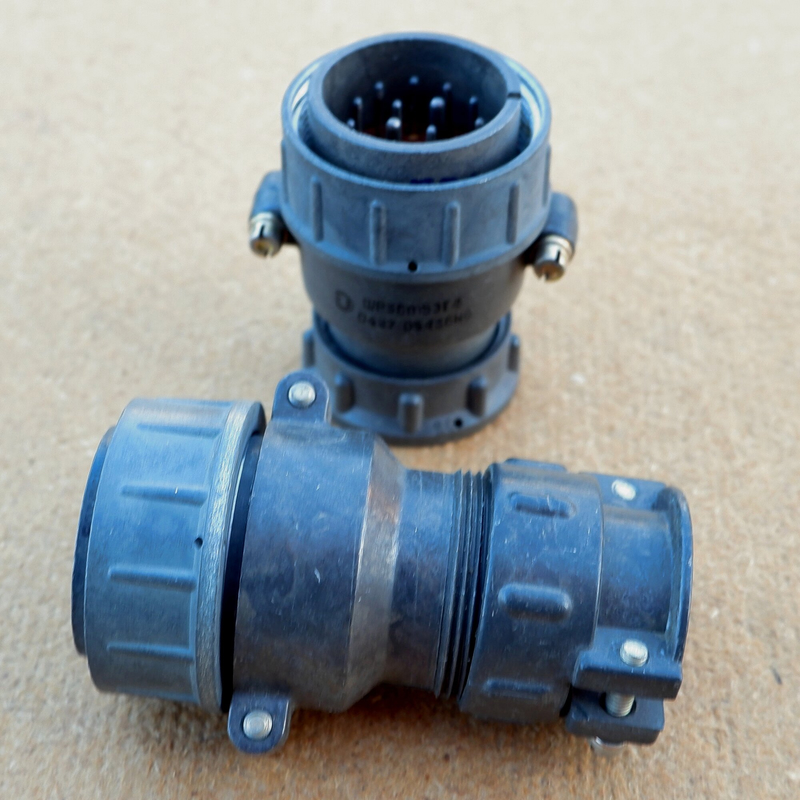

10285ШР36-ПК1ЭГ4 | «5» |  | ПОД ЗАКАЗ | 550 ₽ | ||||
10286ШР36-ПК7НГ1Н |  | ПОД ЗАКАЗ | 950 ₽ | |||||
10287ШР36-ПКНШ11 |  | ПОД ЗАКАЗ | 2400 ₽ | |||||
10288ШР36-ПЭШ11 |  | ПОД ЗАКАЗ | 950 ₽ | |||||

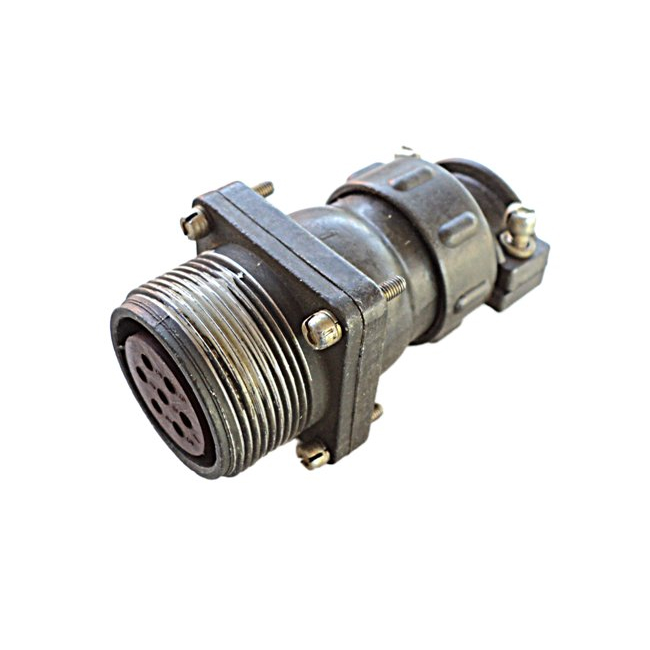

10289ШР36ГЭШ11 |  | ПОД ЗАКАЗ | 900 ₽ | |||||

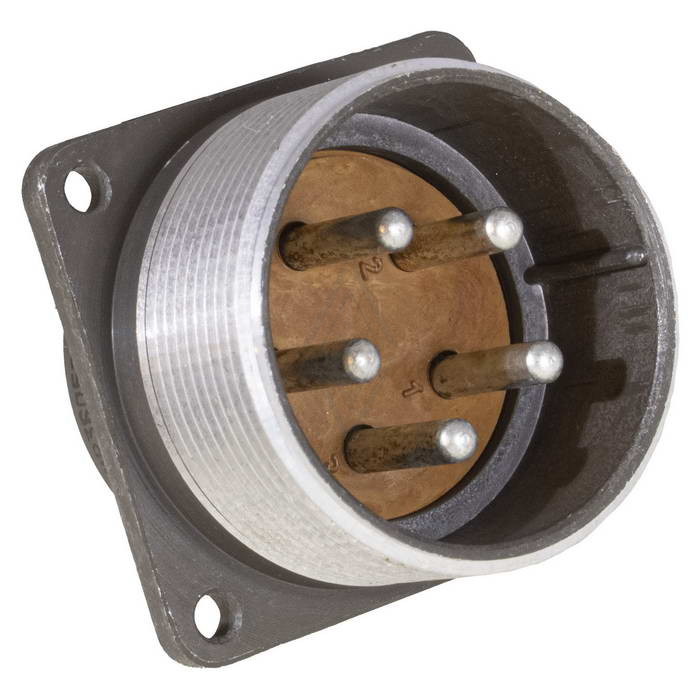

10290ШР36ГЭШ11 ВИЛКИ |  | ПОД ЗАКАЗ | 1500 ₽ | |||||
10291ШР36П10НГ1 |  | ПОД ЗАКАЗ | 1800 ₽ | |||||
51587ШР36П10НШ1 РОЗЕТКИ | Год: 2015 |  | > 95 шт. | 3250 ₽ | ||||
10293ШР36П10ЭГ1Производитель: Элекон |  | ПОД ЗАКАЗ | 1500 ₽ | |||||
10294ШР36П10ЭГ1 ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
10295ШР36П10ЭГ1 ВИЛКИ |  | ПОД ЗАКАЗ | 750 ₽ | |||||

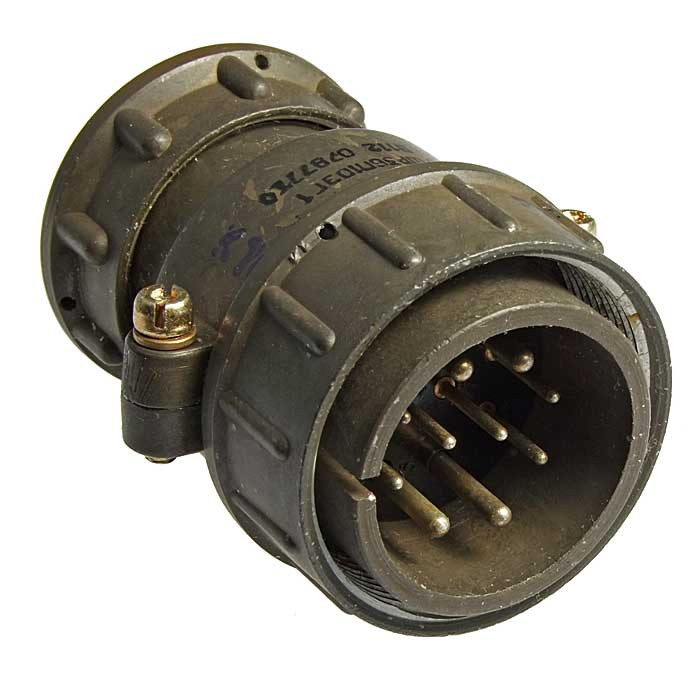

10296ШР36П10ЭГ1 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 1800 ₽ | |||||
10297ШР36П10ЭГ1 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 750 ₽ | |||||
51588ШР36П10ЭГ1 РОЗЕТКИ | Год: 2014 |  | > 183 шт. | 1300 ₽ | ||||
10299ШР36П10ЭГ1 РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||
10300ШР36П10ЭГ1 ВИЛКИ |  | ПОД ЗАКАЗ | 400 ₽ |
Соединители ШР36 — это штепсельные электрические разъёмы серии ШР условного размера 36, предназначенные для соединения кабелей и приборов в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работают в цепях постоянного и переменного тока частотой до 3 МГц
Рассчитаны на напряжение до 850 В (амплитудное значение)
Предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ
Конструкция
| Характеристика | Описание |
|---|---|
| Части разъёма | Состоят из вилки и розетки |
| Типы исполнения | Блочные (приборные) и кабельные |
| Кабельная часть | Имеет прямой патрубок; блочная — без патрубка |
| Сочленение | Резьбовое, поляризация — одношпоночная |
| Покрытие контактов | Серебро |
| Кабели | Монтаж с неэкранированными кабелями/проводами |
Технические характеристики (для 5-контактного исполнения ШР36П5НШ11/ШР36П5НГ11)
| Параметр | Значение |
|---|---|
| Количество контактов | 5 |
| Диаметр контакта | 3,5 мм |
| Рабочее напряжение | до 850 В |
| Ток на один контакт | до 50 А |
| Суммарный ток на соединитель | до 250 А |
| Проходной диаметр | 39 мм |
| Резьба | М39×1,5 |
| Габаритная длина | 78,7 мм |
Разъёмы ШР36 относятся к группе цилиндрических кабельных низкочастотных низковольтных разъёмов и применяются как соединители общего назначения.
