| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

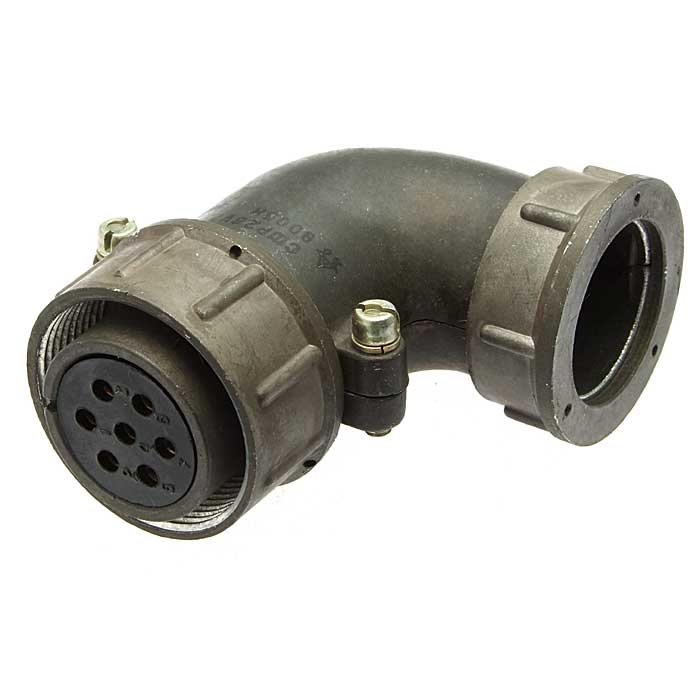

10426ШР36У1НШ4 |  | ПОД ЗАКАЗ | 1100 ₽ | |||||

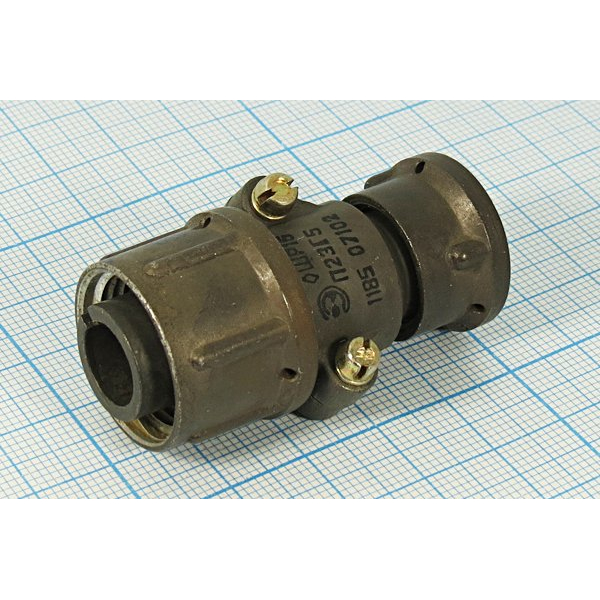

10427ШР36У1ЭГ4 |  | ПОД ЗАКАЗ | 2700 ₽ | |||||

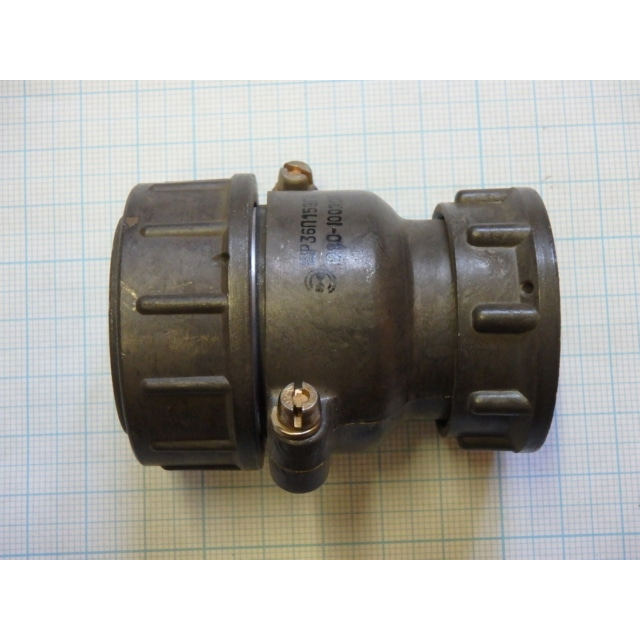

10428ШР36У1ЭГ4Н |  | ПОД ЗАКАЗ | 750 ₽ | |||||

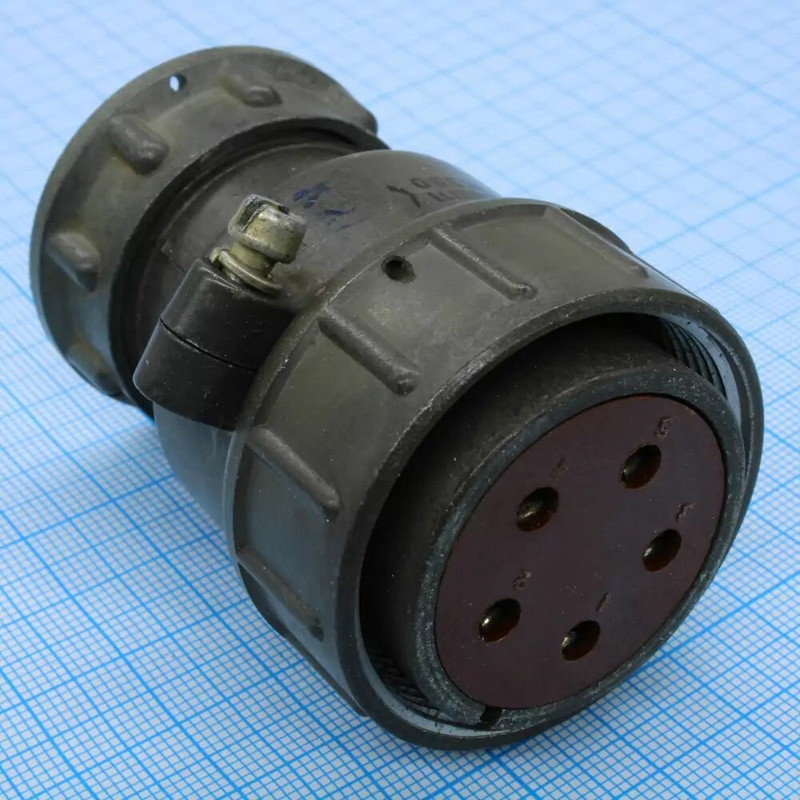

10429ШР36У1ЭШ4 |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
10430ШР36У1ЭШ4НПроизводитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1050 ₽ | ||||
10431ШР36У4НГ13 | Год: 2013 |  | ПОД ЗАКАЗ | 2400 ₽ | ||||
51634ШР36У4НГ13 ВИЛКИ | Год: 2015 |  | > 38 шт. | 2900 ₽ | ||||
51635ШР36У4НШ13 РОЗЕТКИ | Год: 2015 |  | > 3 шт. | 3900 ₽ | ||||

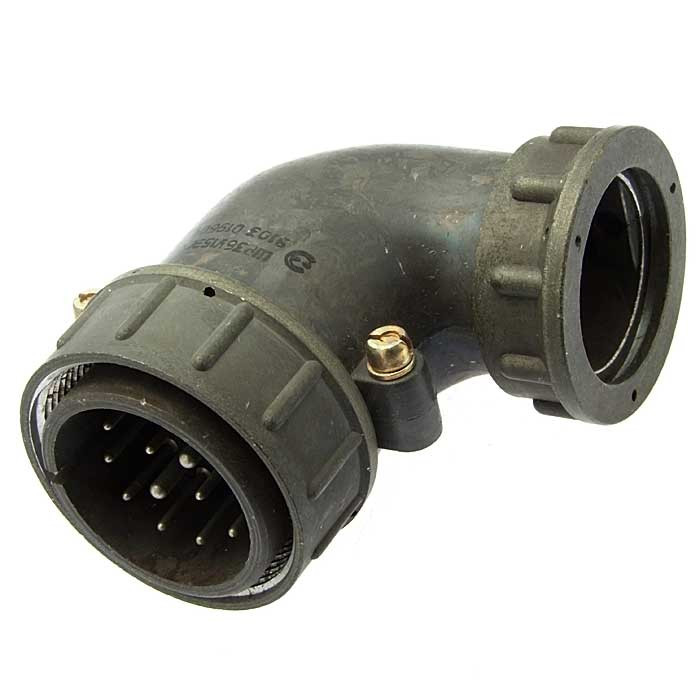

10434ШР36У4Э | Год: 2013 |  | ПОД ЗАКАЗ | 2400 ₽ | ||||
51636ШР36У4ЭГ13 ВИЛКИ | Год: 2015 |  | > 40 шт. | 2900 ₽ | ||||

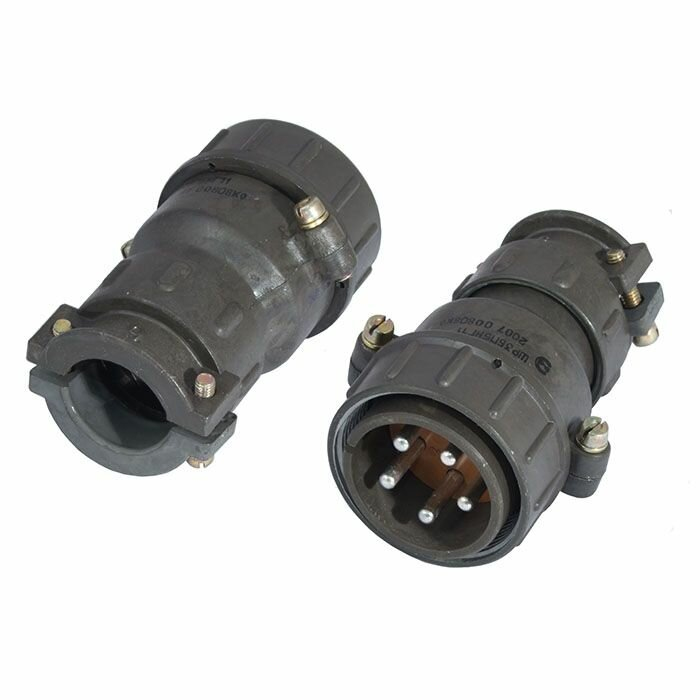

10436ШР36У5НН ВИЛКИ | Год: 2011 |  | ПОД ЗАКАЗ | |||||

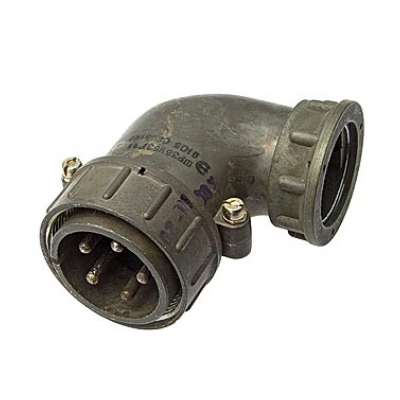

10437ШР36У5Э ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | Год: 2011 |  | ПОД ЗАКАЗ | |||||
10438ШР36У7НГ1 |  | ПОД ЗАКАЗ | 2700 ₽ | |||||
51642ШР36У7НГ1 ВИЛКИ | Год: 2015 |  | > 41 шт. | 3250 ₽ | ||||

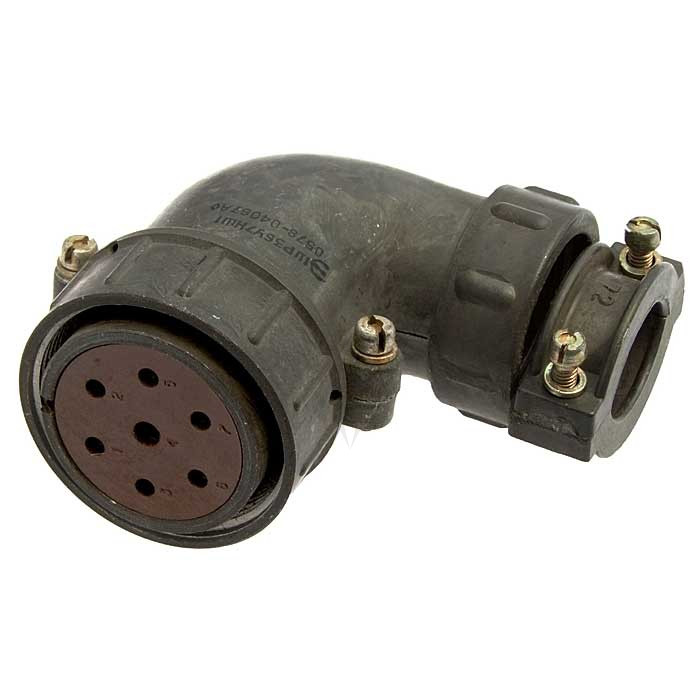

10440ШР36У7НШ1 |  | ПОД ЗАКАЗ | 800 ₽ | |||||
51643ШР36У7НШ1 РОЗЕТКИ | Год: 2015 |  | > 42 шт. | 3250 ₽ | ||||
10442ШР36У7ЭГ1 | «5» |  | ПОД ЗАКАЗ | 2700 ₽ | ||||
51644ШР36У7ЭГ1 ВИЛКИ | Год: 2015 |  | > 43 шт. | 3250 ₽ | ||||

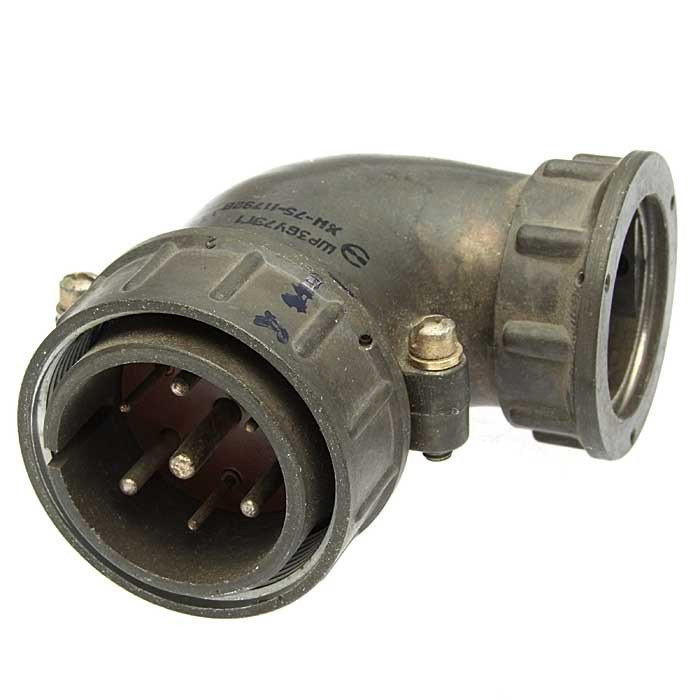

10444ШР36У7ЭГ1 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | |||||
10445ШР36У7ЭШ1 | «5» |  | ПОД ЗАКАЗ | 3500 ₽ | ||||
51645ШР36У7ЭШ1 РОЗЕТКИ | Год: 2015 |  | > 44 шт. | 3250 ₽ | ||||

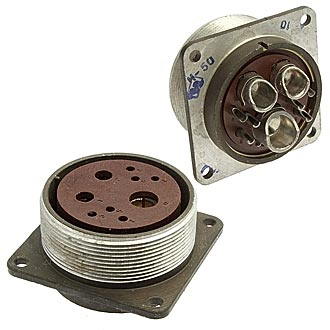

10447ШР36У7ЭШ1 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | |||||
10448ШР36УНГ1 | «5» |  | ПОД ЗАКАЗ | 700 ₽ | ||||
10449ШР36УН | Год: 2011, «5» |  | ПОД ЗАКАЗ | 1750 ₽ | ||||

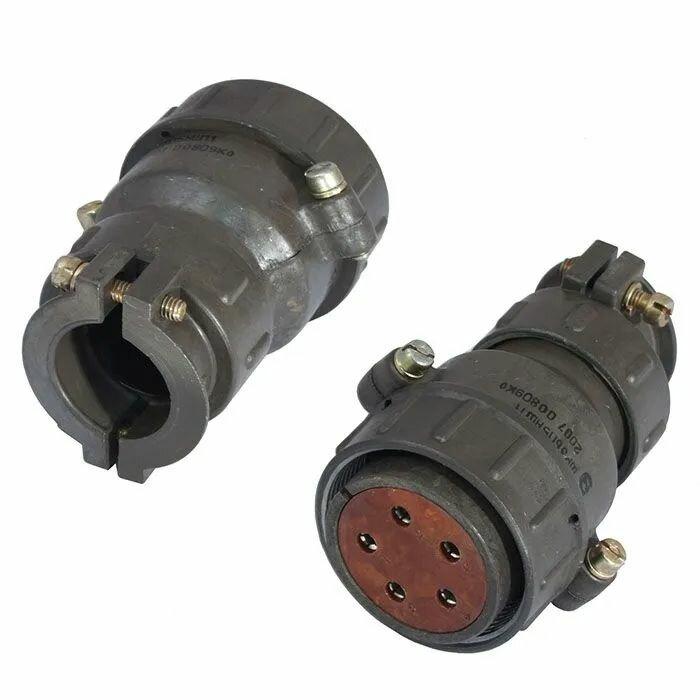

10450ШР36УНН | Год: 2011, «5» |  | ПОД ЗАКАЗ | 850 ₽ |
Соединители ШР36 — это штепсельные электрические разъёмы серии ШР условного размера 36, предназначенные для соединения кабелей и приборов в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работают в цепях постоянного и переменного тока частотой до 3 МГц
Рассчитаны на напряжение до 850 В (амплитудное значение)
Предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ
Конструкция
| Характеристика | Описание |
|---|---|
| Части разъёма | Состоят из вилки и розетки |
| Типы исполнения | Блочные (приборные) и кабельные |
| Кабельная часть | Имеет прямой патрубок; блочная — без патрубка |
| Сочленение | Резьбовое, поляризация — одношпоночная |
| Покрытие контактов | Серебро |
| Кабели | Монтаж с неэкранированными кабелями/проводами |
Технические характеристики (для 5-контактного исполнения ШР36П5НШ11/ШР36П5НГ11)
| Параметр | Значение |
|---|---|
| Количество контактов | 5 |
| Диаметр контакта | 3,5 мм |
| Рабочее напряжение | до 850 В |
| Ток на один контакт | до 50 А |
| Суммарный ток на соединитель | до 250 А |
| Проходной диаметр | 39 мм |
| Резьба | М39×1,5 |
| Габаритная длина | 78,7 мм |
Разъёмы ШР36 относятся к группе цилиндрических кабельных низкочастотных низковольтных разъёмов и применяются как соединители общего назначения.
