| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
10326ШР36П1ЭШ |  | ПОД ЗАКАЗ | 750 ₽ | |||||

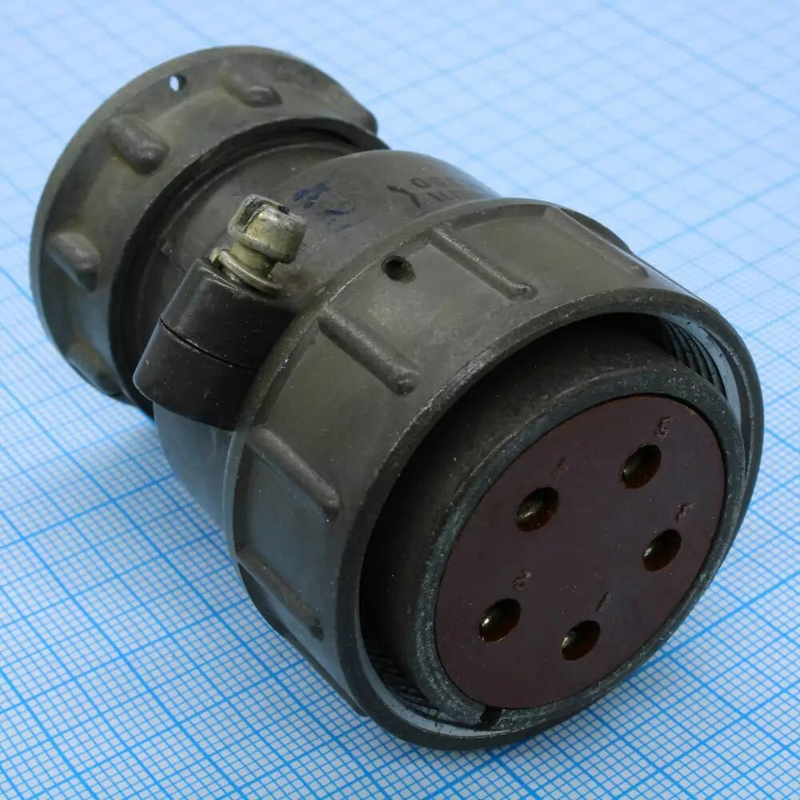

10327ШР36П1ЭШ2 |  | ПОД ЗАКАЗ | 600 ₽ | |||||
10328ШР36П1ЭШ4Производитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1000 ₽ | ||||
10329ШР36П1ЭШ4Производитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1000 ₽ | ||||

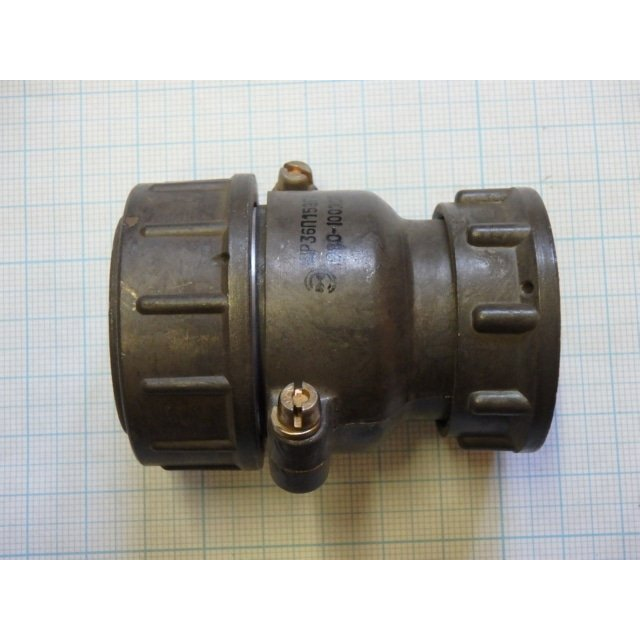

10330ШР36П1ЭШ4 |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
10331ШР36П1ЭШ4НПроизводитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||

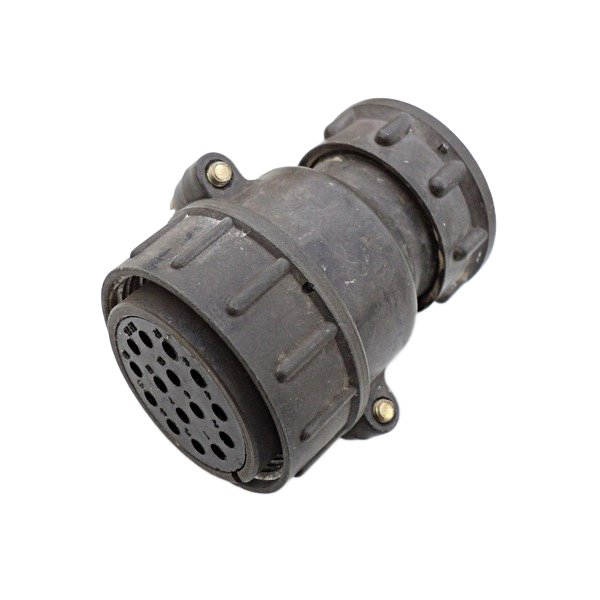

10332ШР36П1ЭШ4Н |  | ПОД ЗАКАЗ | 750 ₽ | |||||

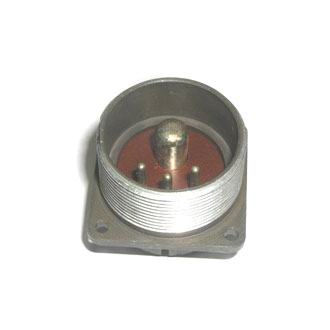

10333ШР36П4Н | Год: 2013 |  | ПОД ЗАКАЗ | 2000 ₽ | ||||
51596ШР36П4НГ13 ВИЛКИ | Год: 2015 |  | > 25 шт. | 2900 ₽ | ||||

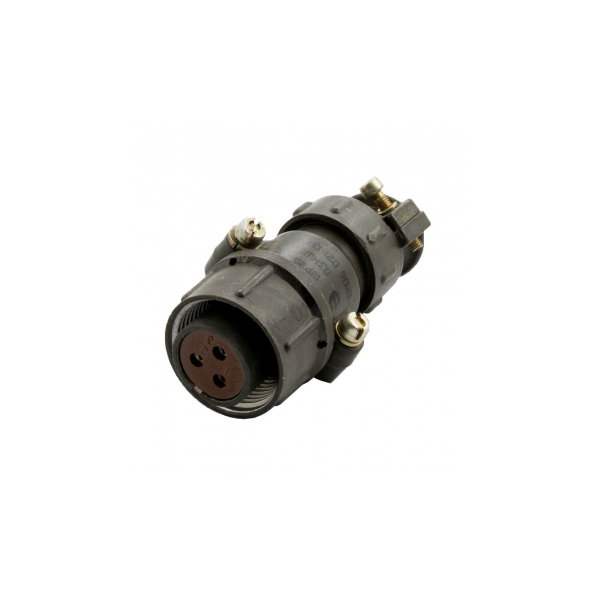

10335ШР36П4НШ13 |  | ПОД ЗАКАЗ | 1650 ₽ | |||||
51597ШР36П4НШ13 РОЗЕТКИ | Год: 2015 |  | > 3 шт. | 3900 ₽ | ||||
10337ШР36П4Э | Год: 2013, «5» |  | ПОД ЗАКАЗ | 1550 ₽ | ||||
10338ШР36П4Э (РОЗЕТКИ БЛОЧНЫЕ С КОЖУХОМ) | Год: 2013 |  | ПОД ЗАКАЗ | |||||
10339ШР36П4Э ВИЛКИ | Год: 2013 |  | ПОД ЗАКАЗ | |||||
51598ШР36П4ЭГ13 ВИЛКИ | Год: 2015 |  | > 25 шт. | 2900 ₽ | ||||
51599ШР36П4ЭГ13 РОЗЕТКИ | Год: 2015 |  | > 3 шт. | 3550 ₽ | ||||
10342ШР36П4ЭШ13Производитель: Коннектор |  | ПОД ЗАКАЗ | 1400 ₽ | |||||
51600ШР36П4ЭШ13 ВИЛКИ | Год: 2015 |  | > 25 шт. | 2600 ₽ | ||||
51601ШР36П4ЭШ13 РОЗЕТКИ | Год: 2015 |  | > 3 шт. | 3900 ₽ | ||||
10345ШР36П5Н ВИЛКИ | Год: 2011 |  | ПОД ЗАКАЗ | |||||

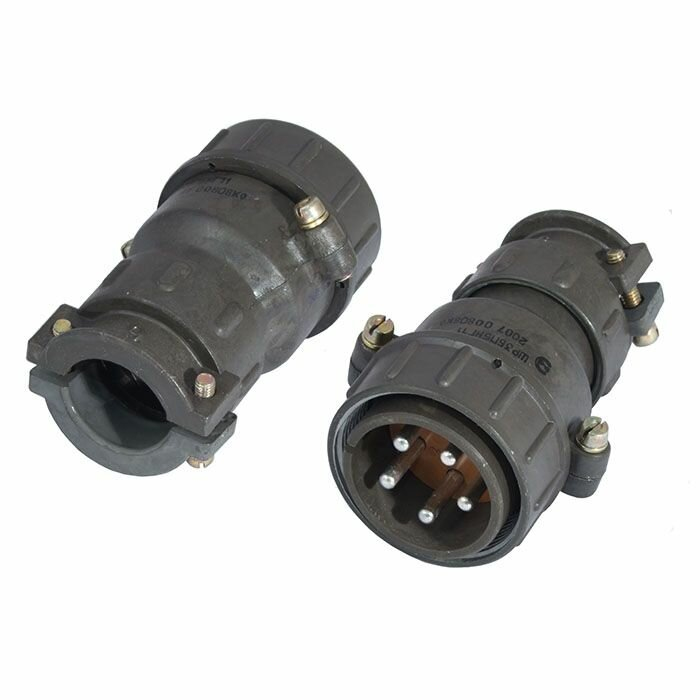

10346ШР36П5Н КАБЕЛЬНЫЕ ВИЛКИ | Год: 2011 |  | ПОД ЗАКАЗ | 1350 ₽ | ||||

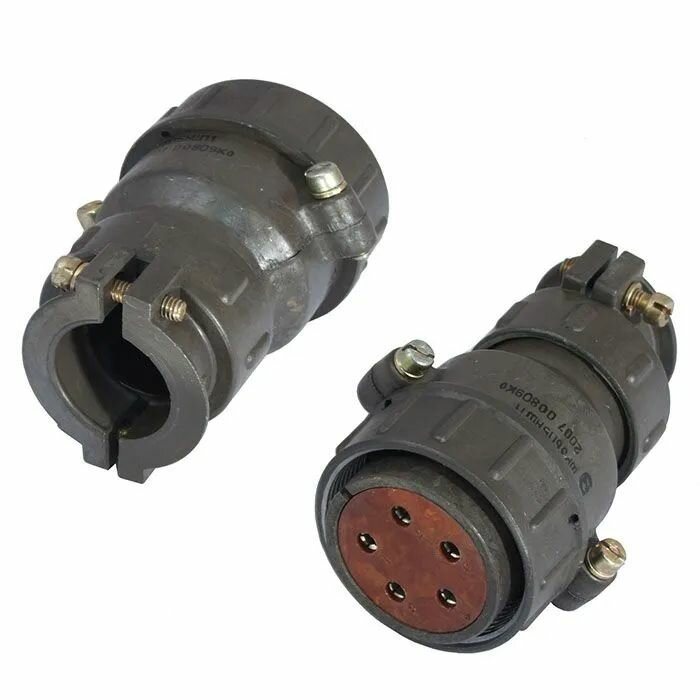

10347ШР36П5НШ1 РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||

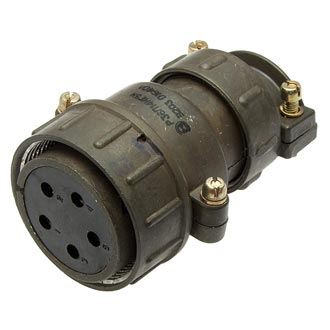

10348ШР36П5НШ11 КАБЕЛЬНЫЕ РОЗЕТКИ |  | ПОД ЗАКАЗ | 1050 ₽ | |||||

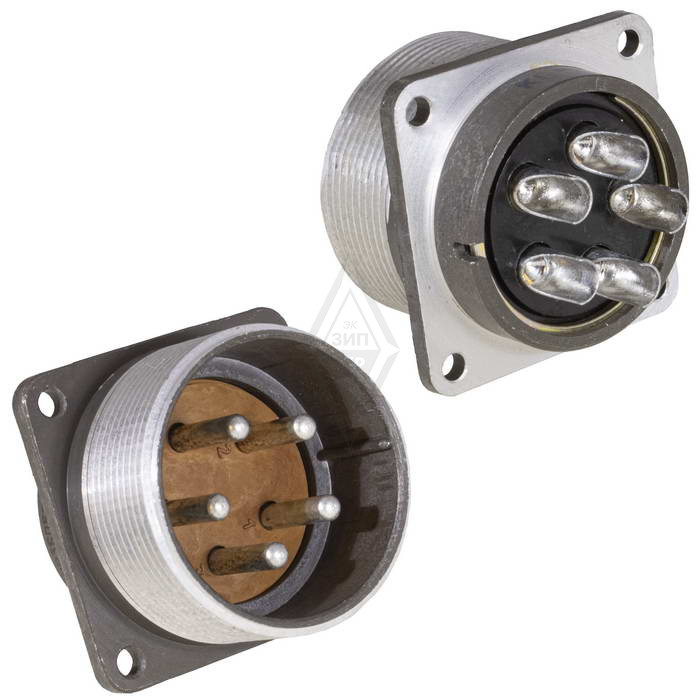

10349ШР36П5ЭШ11 БЛОЧНЫЕ ВИЛКИ |  | ПОД ЗАКАЗ | 1300 ₽ | |||||
51606ШР36П5ЭШ11 ВИЛКИ | Год: 2015 |  | > 25 шт. | 2100 ₽ |
Соединители ШР36 — это штепсельные электрические разъёмы серии ШР условного размера 36, предназначенные для соединения кабелей и приборов в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работают в цепях постоянного и переменного тока частотой до 3 МГц
Рассчитаны на напряжение до 850 В (амплитудное значение)
Предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ
Конструкция
| Характеристика | Описание |
|---|---|
| Части разъёма | Состоят из вилки и розетки |
| Типы исполнения | Блочные (приборные) и кабельные |
| Кабельная часть | Имеет прямой патрубок; блочная — без патрубка |
| Сочленение | Резьбовое, поляризация — одношпоночная |
| Покрытие контактов | Серебро |
| Кабели | Монтаж с неэкранированными кабелями/проводами |
Технические характеристики (для 5-контактного исполнения ШР36П5НШ11/ШР36П5НГ11)
| Параметр | Значение |
|---|---|
| Количество контактов | 5 |
| Диаметр контакта | 3,5 мм |
| Рабочее напряжение | до 850 В |
| Ток на один контакт | до 50 А |
| Суммарный ток на соединитель | до 250 А |
| Проходной диаметр | 39 мм |
| Резьба | М39×1,5 |
| Габаритная длина | 78,7 мм |
Разъёмы ШР36 относятся к группе цилиндрических кабельных низкочастотных низковольтных разъёмов и применяются как соединители общего назначения.
