| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

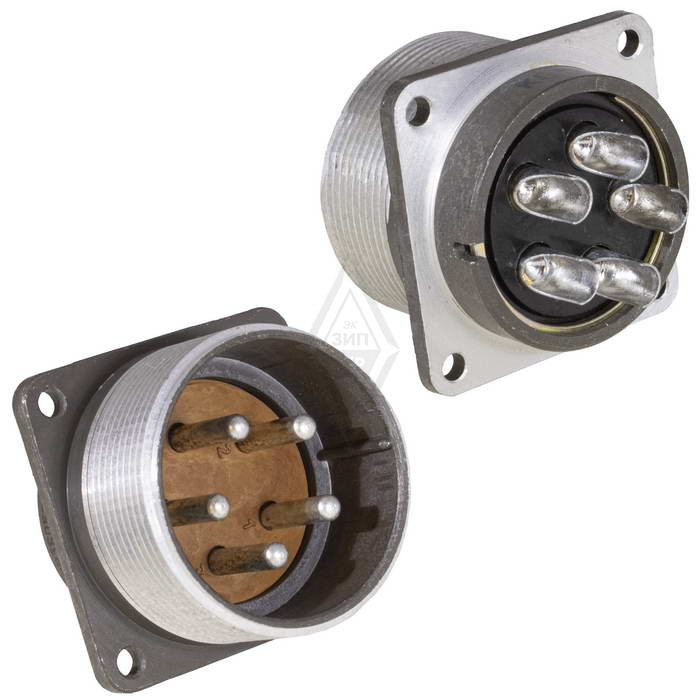

10351ШР36П5ЭШ11 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 350 ₽ | |||||
10352ШР36П5ЭШ11-К ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
10353ШР36П5ЭШ11Н РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1050 ₽ | |||||

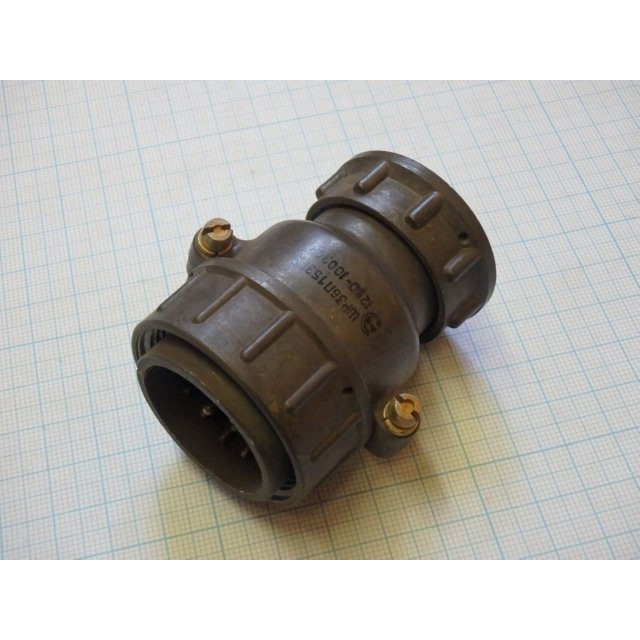

10354ШР36П7НГ1 |  | ПОД ЗАКАЗ | 1650 ₽ | |||||
51608ШР36П7НГ1 ВИЛКИ | Год: 2015 |  | > 58 шт. | 3250 ₽ | ||||

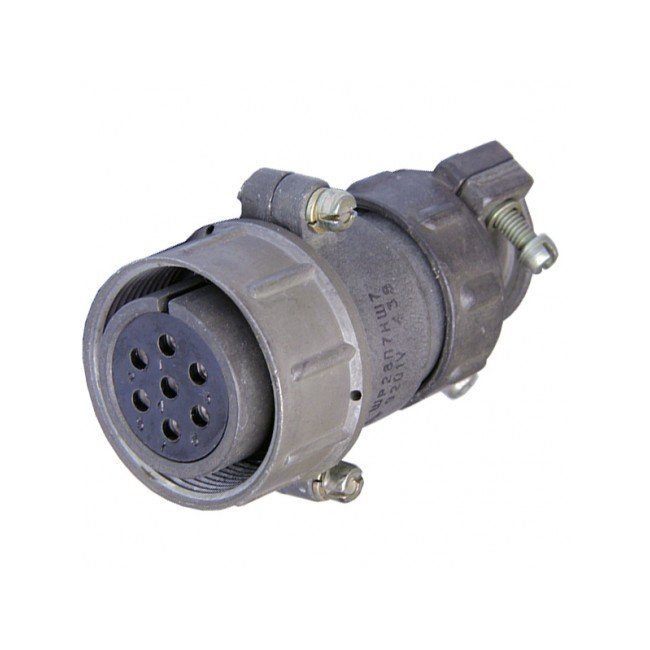

10356ШР36П7НШ1 |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
51609ШР36П7НШ1 РОЗЕТКИ | Год: 2015 |  | > 43 шт. | 3250 ₽ | ||||
10358ШР36П7ЭГ1Производитель: Коннектор |  | ПОД ЗАКАЗ | 1250 ₽ | |||||
10359ШР36П7ЭГ1 |  | ПОД ЗАКАЗ | 1250 ₽ | |||||
51610ШР36П7ЭГ1 ВИЛКИ | Год: 2015 |  | > 58 шт. | 3250 ₽ | ||||
51611ШР36П7ЭГ1 РОЗЕТКИ | Год: 2015 |  | > 43 шт. | 3250 ₽ | ||||

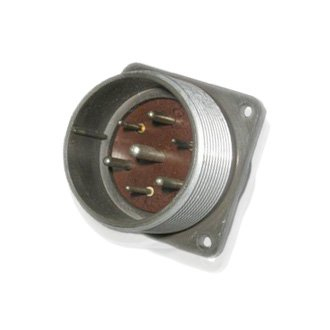

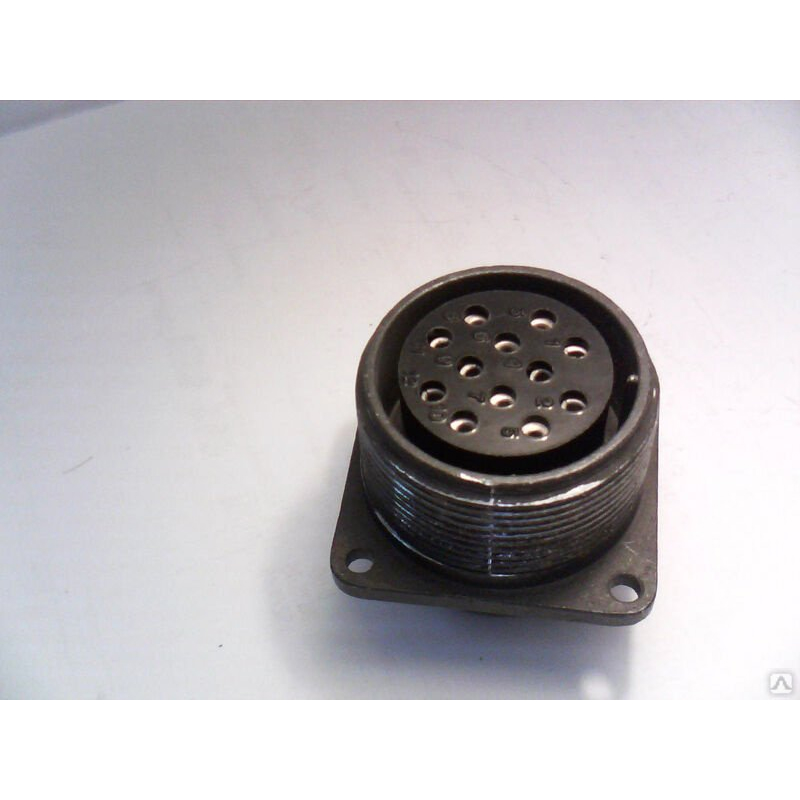

10362ШР36П7ЭГ1 РОЗЕТКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | ||||||

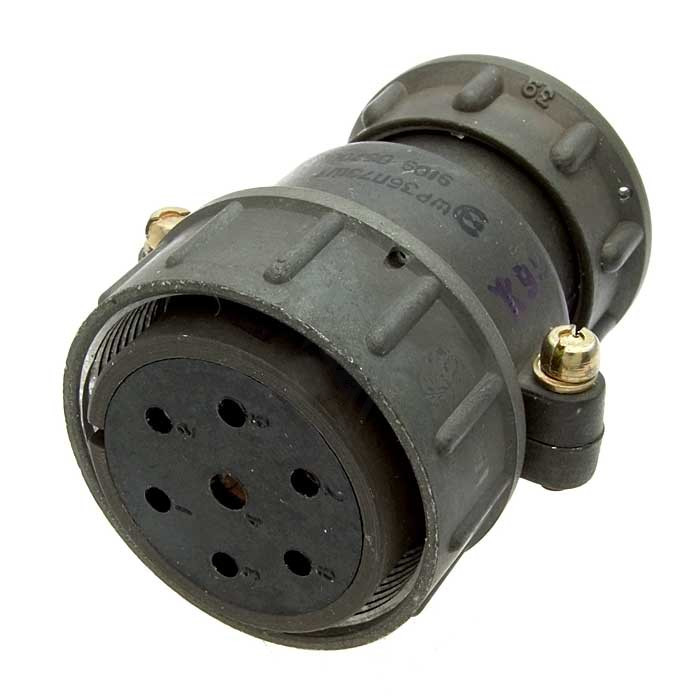

10363ШР36П7ЭШ1 |  | ПОД ЗАКАЗ | 1250 ₽ | |||||

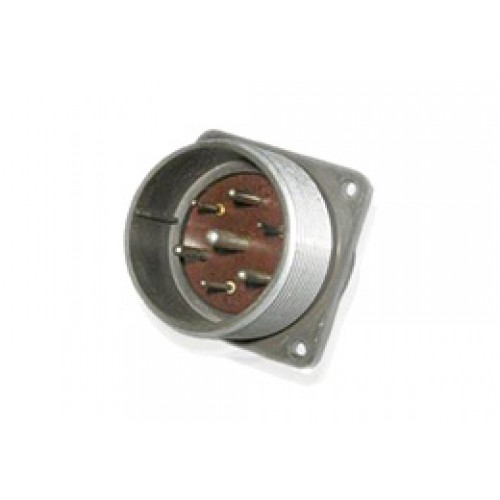

10364ШР36П7ЭШ1 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 250 ₽ | |||||
10365ШР36П7ЭШ1 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
10366ШР36П7ЭШ1 РОЗЕТКИ |  | ПОД ЗАКАЗ | 350 ₽ | |||||
10367ШР36П7ЭШ1Н |  | ПОД ЗАКАЗ | 1650 ₽ | |||||

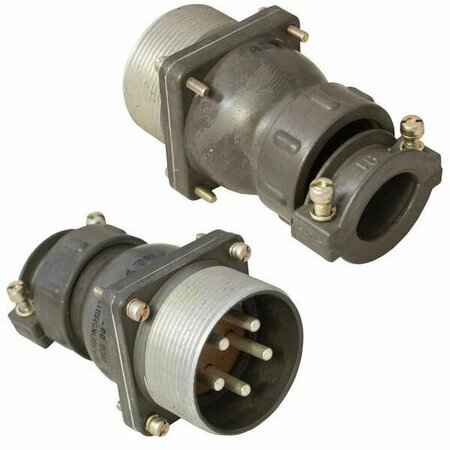

51614ШР36ПК10НГ1 РОЗЕТКИ | Год: 2015 |  | > 32 шт. | 3250 ₽ | ||||

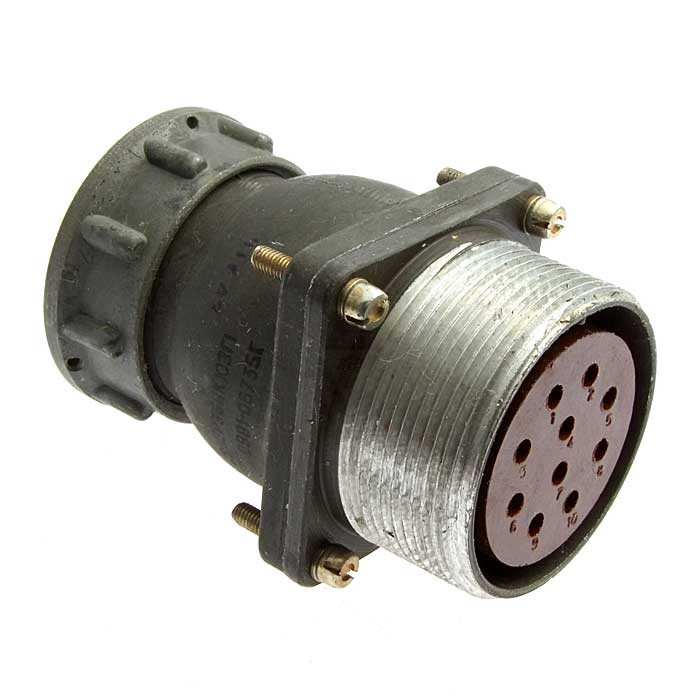

51615ШР36ПК10ЭГ1 РОЗЕТКИ | Год: 2015 |  | > 33 шт. | 3250 ₽ | ||||
10370ШР36ПК10ЭШ1 |  | ПОД ЗАКАЗ | 100 ₽ | |||||

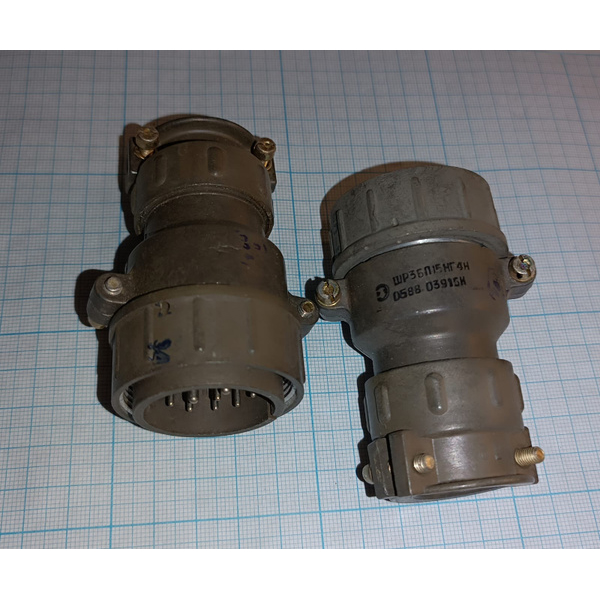

10371ШР36ПК15НГ4 |  | ПОД ЗАКАЗ | 1250 ₽ | |||||
10372ШР36ПК15НГ4Н |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
51617ШР36ПК15НШ4 ВИЛКИ | Год: 2015 |  | > 35 шт. | 3250 ₽ | ||||
10374ШР36ПК15ЭГ4Производитель: Коннектор |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
51618ШР36ПК15ЭГ4 РОЗЕТКИ | Год: 2015 |  | > 36 шт. | 3250 ₽ |
Соединители ШР36 — это штепсельные электрические разъёмы серии ШР условного размера 36, предназначенные для соединения кабелей и приборов в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работают в цепях постоянного и переменного тока частотой до 3 МГц
Рассчитаны на напряжение до 850 В (амплитудное значение)
Предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ
Конструкция
| Характеристика | Описание |
|---|---|
| Части разъёма | Состоят из вилки и розетки |
| Типы исполнения | Блочные (приборные) и кабельные |
| Кабельная часть | Имеет прямой патрубок; блочная — без патрубка |
| Сочленение | Резьбовое, поляризация — одношпоночная |
| Покрытие контактов | Серебро |
| Кабели | Монтаж с неэкранированными кабелями/проводами |
Технические характеристики (для 5-контактного исполнения ШР36П5НШ11/ШР36П5НГ11)
| Параметр | Значение |
|---|---|
| Количество контактов | 5 |
| Диаметр контакта | 3,5 мм |
| Рабочее напряжение | до 850 В |
| Ток на один контакт | до 50 А |
| Суммарный ток на соединитель | до 250 А |
| Проходной диаметр | 39 мм |
| Резьба | М39×1,5 |
| Габаритная длина | 78,7 мм |
Разъёмы ШР36 относятся к группе цилиндрических кабельных низкочастотных низковольтных разъёмов и применяются как соединители общего назначения.
