| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

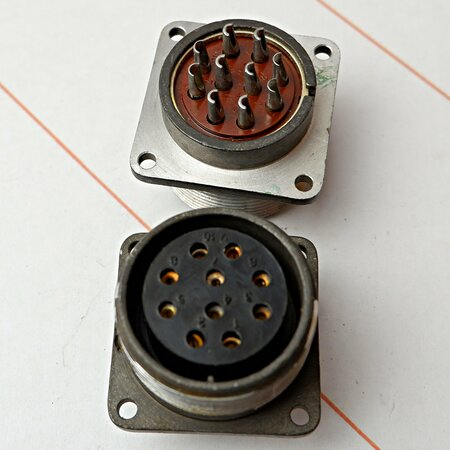

10301ШР36П10ЭГ1Н РОЗЕТКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 400 ₽ | |||||

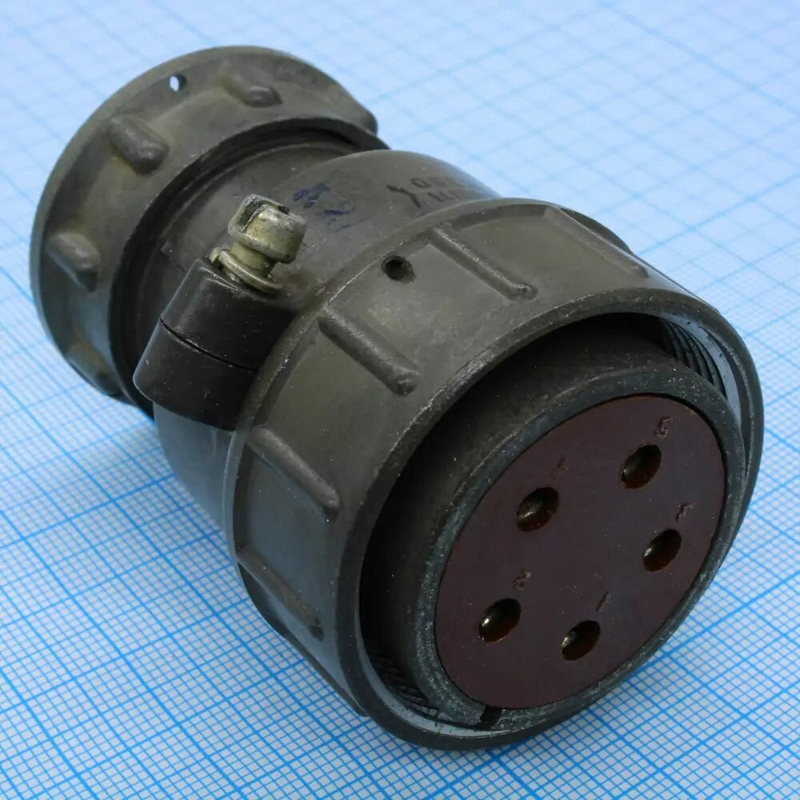

10302ШР36П10ЭШ1 |  | ПОД ЗАКАЗ | 1700 ₽ | |||||
51589ШР36П10ЭШ1 РОЗЕТКИ | Год: 2015 |  | > 95 шт. | 3250 ₽ | ||||
51590ШР36П15НГ4 ВИЛКИ | Год: 2015 |  | > 96 шт. | 3250 ₽ | ||||
10305ШР36П15НГ4-К |  | ПОД ЗАКАЗ | ||||||
10306ШР36П15ЭГ4Н РОЗЕТКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 700 ₽ | |||||
10307ШР36П15ЭШ4 БЛОЧНЫЕ ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
51594ШР36П15ЭШ4 ВИЛКИ | Год: 2015 |  | > 96 шт. | 1700 ₽ | ||||
51595ШР36П15ЭШ4 РОЗЕТКИ | Год: 2015 |  | > 97 шт. | 3250 ₽ | ||||
10310ШР36П15ЭШ4 ВИЛКИ |  | ПОД ЗАКАЗ | 400 ₽ | |||||

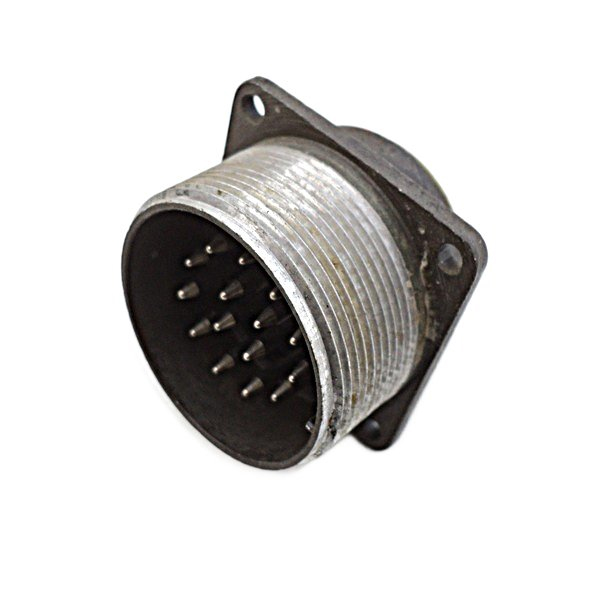

10311ШР36П15ЭШ4Н ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | ||||||
10312ШР36П1НГ2 |  | ПОД ЗАКАЗ | 2950 ₽ | |||||
10313ШР36П1НГ4 |  | ПОД ЗАКАЗ | 1450 ₽ | |||||
10314ШР36П1НГ4 ВИЛКИ |  | ПОД ЗАКАЗ | 2150 ₽ | |||||

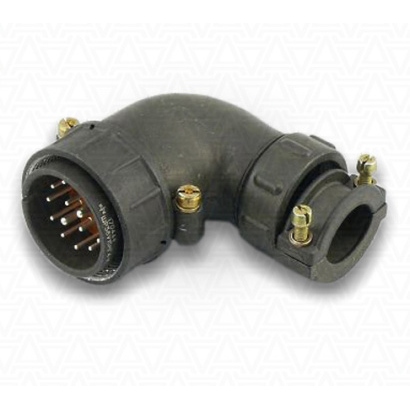

10315ШР36П1НГ4 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 550 ₽ | |||||
10316ШР36П1НГ4Н ВИЛКИ |  | ПОД ЗАКАЗ | 950 ₽ | |||||

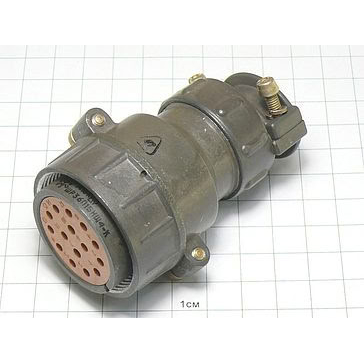

10317ШР36П1НШ4 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||

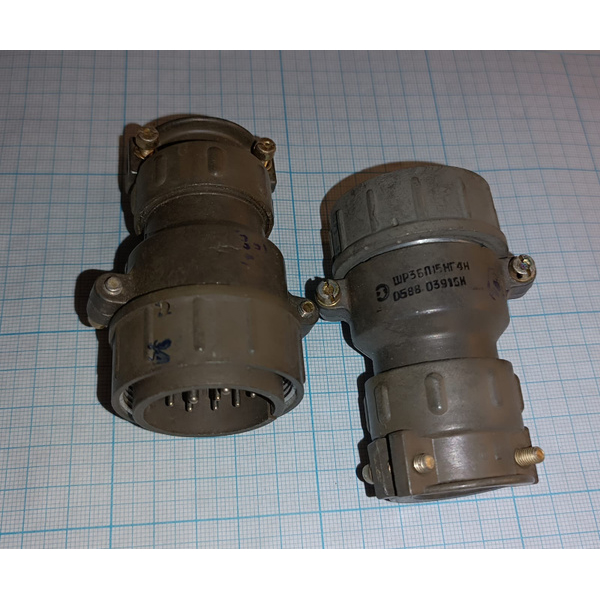

10318ШР36П1НШ4Н |  | ПОД ЗАКАЗ | 1100 ₽ | |||||

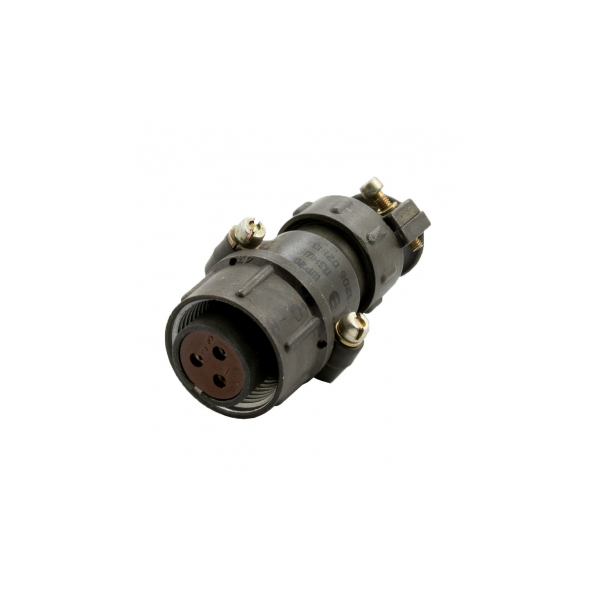

10319ШР36П1НШ4Н РОЗЕТКИ |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
10320ШР36П1ЭГ |  | ПОД ЗАКАЗ | 700 ₽ | |||||
10321ШР36П1ЭГ4Производитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1000 ₽ | ||||
10322ШР36П1ЭГ4 |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
10323ШР36П1ЭГ4 ВИЛКИ |  | ПОД ЗАКАЗ | 950 ₽ | |||||
10324ШР36П1ЭГ4-К |  | ПОД ЗАКАЗ | 1700 ₽ | |||||
10325ШР36П1ЭГ4Н |  | ПОД ЗАКАЗ | 900 ₽ |
Соединители ШР36 — это штепсельные электрические разъёмы серии ШР условного размера 36, предназначенные для соединения кабелей и приборов в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работают в цепях постоянного и переменного тока частотой до 3 МГц
Рассчитаны на напряжение до 850 В (амплитудное значение)
Предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ
Конструкция
| Характеристика | Описание |
|---|---|
| Части разъёма | Состоят из вилки и розетки |
| Типы исполнения | Блочные (приборные) и кабельные |
| Кабельная часть | Имеет прямой патрубок; блочная — без патрубка |
| Сочленение | Резьбовое, поляризация — одношпоночная |
| Покрытие контактов | Серебро |
| Кабели | Монтаж с неэкранированными кабелями/проводами |
Технические характеристики (для 5-контактного исполнения ШР36П5НШ11/ШР36П5НГ11)
| Параметр | Значение |
|---|---|
| Количество контактов | 5 |
| Диаметр контакта | 3,5 мм |
| Рабочее напряжение | до 850 В |
| Ток на один контакт | до 50 А |
| Суммарный ток на соединитель | до 250 А |
| Проходной диаметр | 39 мм |
| Резьба | М39×1,5 |
| Габаритная длина | 78,7 мм |
Разъёмы ШР36 относятся к группе цилиндрических кабельных низкочастотных низковольтных разъёмов и применяются как соединители общего назначения.
