Соединители ШР60— это цилиндрические низкочастотные штепсельные разъёмы негерметичного типа, предназначенные для работы в электрических цепях постоянного и переменного тока частотой до 3 МГцпри напряжении до 850 В.

Основные характеристики

Конструктивные особенности

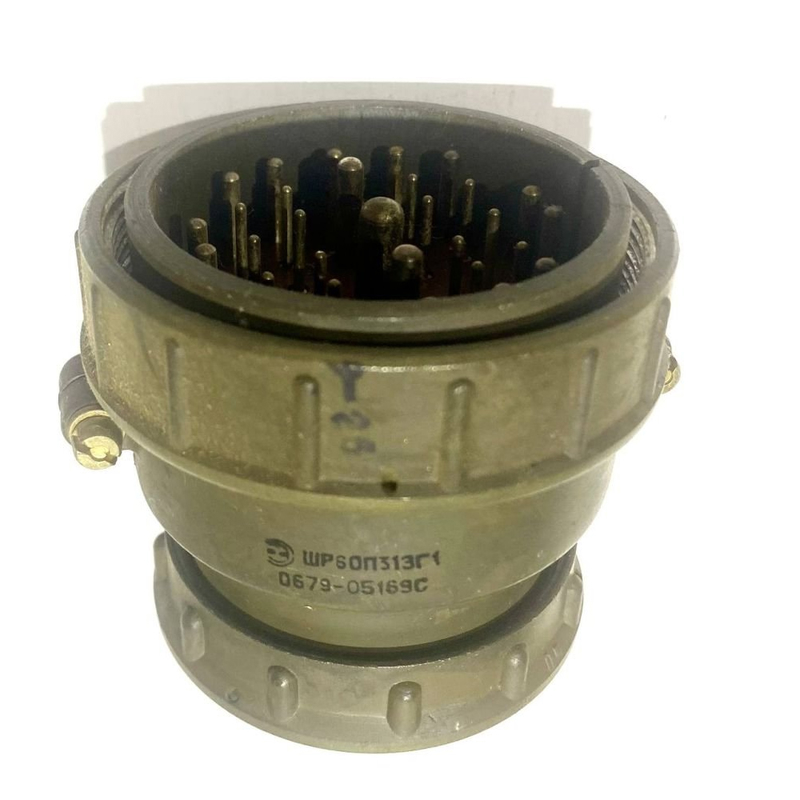

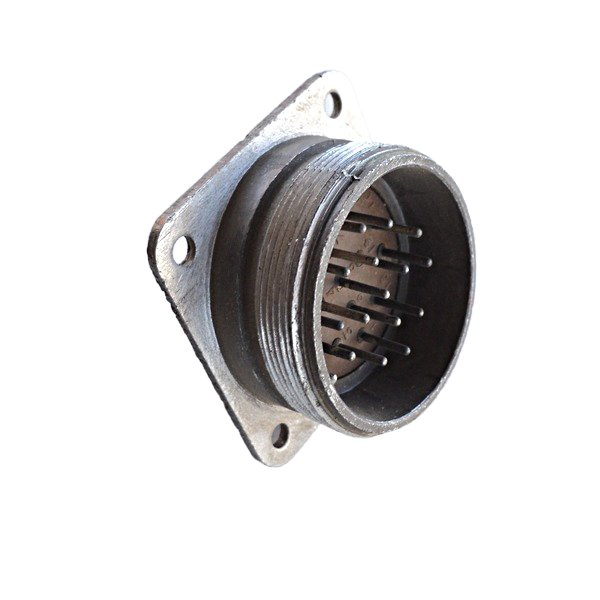

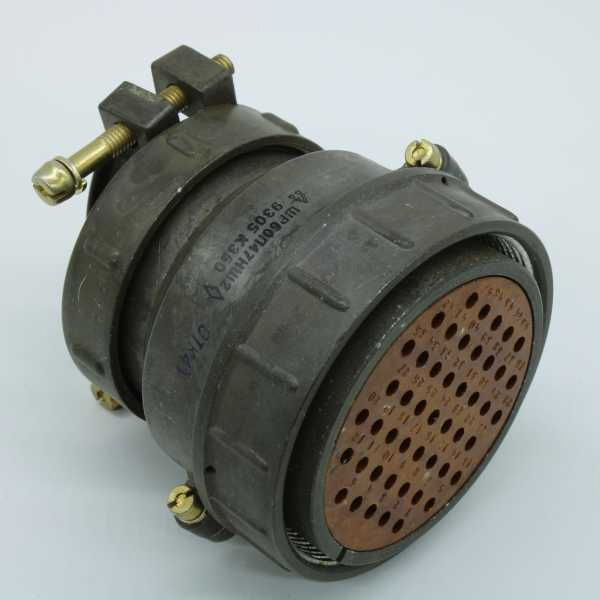

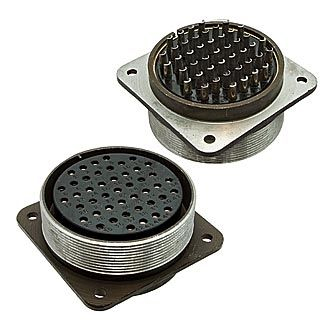

• Вид корпуса: блочный (приборный) и кабельный

• Тип сочленения: резьбовое с одношпоночной поляризацией корпусов

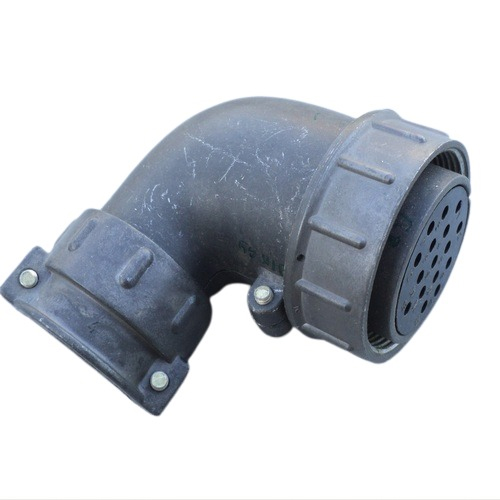

• Исполнение монтажной части: без патрубка, с прямым или угловым патрубком

• Метод монтажа: пайка, объёмный монтаж

• Покрытие контактов: серебро или никель

• Тип: негерметичный (обозначение ШР); герметичные исполнения обозначаются ШРГ

• Климатическое исполнение: УХЛ

Применение

Соединители ШР60 применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе для монтажа с экранированными и неэкранированными кабелями. Блочная часть изготавливается без патрубка или с патрубком (прямым/угловым), кабельная — только с патрубком.

Структура условного обозначения

Пример: ШР60П45ЭШ2

• ШР— тип соединителя

• 60— условный размер корпуса

• П— вилка (или другая модификация)

• 45— количество контактов

• Э— экранированный

• Ш— патрубок с резьбой для кабеля

• 2— модификация патрубка
