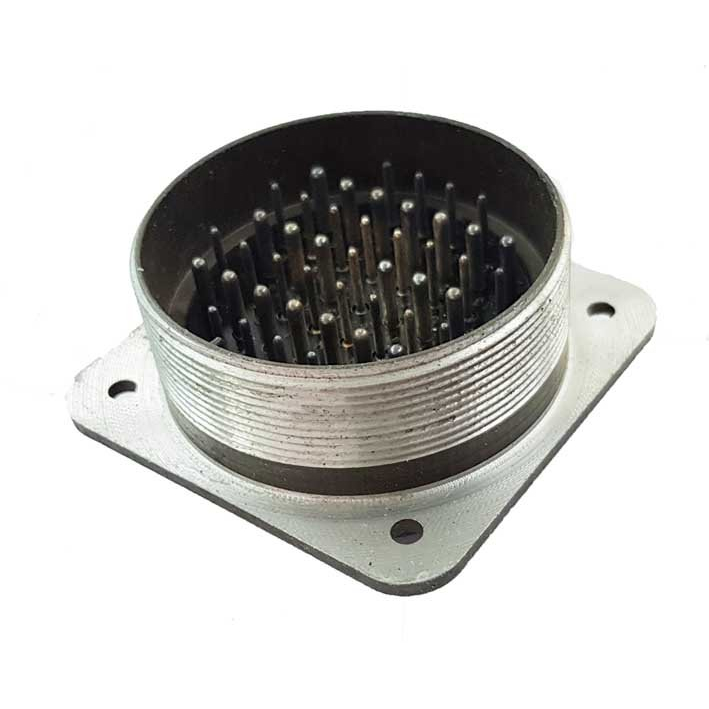

ШР60П31ЭШ1 ВИЛКИ БЛОЧНЫЕ

Год: 92, «1» Арт. 80352 / ШР60 ШР60П31ЭШ1 ВИЛКИ БЛОЧНЫЕ > 13 шт.


Соединители ШР60— это цилиндрические низкочастотные штепсельные разъёмы негерметичного типа, предназначенные для работы в электрических цепях постоянного и переменного тока частотой до 3 МГцпри напряжении до 850 В.

Основные характеристики

Параметр Значение
Условный размер корпуса 60 мм (наибольший в серии ШР: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60)
Количество контактов от 1 до 47 (включая 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47)
Максимальный ток на контакт 20–200 А (в зависимости от диаметра контакта)
Токовая нагрузка на соединитель 20–675 А
Диаметры контактов 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм; 9,0 мм (контакты 5,5 и 9,0 мм — извлекаемые)
Сопротивление изоляции не менее 5000 МОм в нормальных условиях
Рабочая температура от −60 °C до +60 °C (с учётом перегрева контактов до +110 °C)
Количество сочленений 500 циклов
Минимальная наработка 1000 часов
Срок сохраняемости 15 лет

Конструктивные особенности

  • Вид корпуса: блочный (приборный) и кабельный

  • Тип сочленения: резьбовое с одношпоночной поляризацией корпусов

  • Исполнение монтажной части: без патрубка, с прямым или угловым патрубком

  • Метод монтажа: пайка, объёмный монтаж

  • Покрытие контактов: серебро или никель

  • Тип: негерметичный (обозначение ШР); герметичные исполнения обозначаются ШРГ

  • Климатическое исполнение: УХЛ

Применение

Соединители ШР60 применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе для монтажа с экранированными и неэкранированными кабелями. Блочная часть изготавливается без патрубка или с патрубком (прямым/угловым), кабельная — только с патрубком.

Структура условного обозначения

Electrical connector parts

Пример: ШР60П45ЭШ2

  • ШР— тип соединителя

  • 60— условный размер корпуса

  • П— вилка (или другая модификация)

  • 45— количество контактов

  • Э— экранированный

  • Ш— патрубок с резьбой для кабеля

  • 2— модификация патрубка
