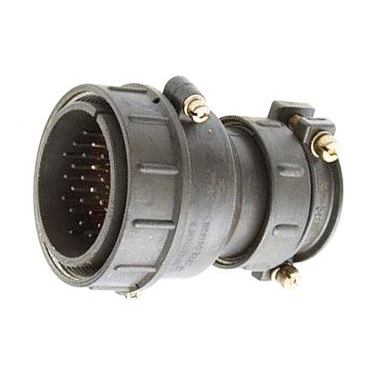

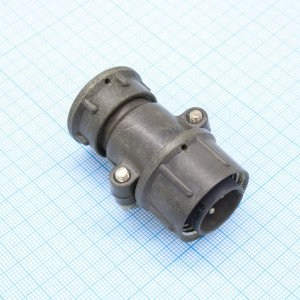

| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51963ШР60П47ЭШ2 РОЗЕТКИ | Год: 2013 |  | > 57 шт. | 3150 ₽ | ||||
51965ШР60ПК31НШ1 ВИЛКИ | Год: 2015 |  | > 13 шт. | 3900 ₽ | ||||
51967ШР60ПК31ЭШ1 ВИЛКИ | Год: 2015 |  | > 15 шт. | 3900 ₽ | ||||
51968ШР60ПК45НГ2 РОЗЕТКИ | Год: 2015 |  | > 12 шт. | 3900 ₽ | ||||
51970ШР60ПК45ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 14 шт. | 3900 ₽ | ||||
51972ШР60ПК47НГ2 РОЗЕТКИ | Год: 2015 |  | > 12 шт. | 3900 ₽ | ||||
51975ШР60ПК47ЭШ2 ВИЛКИ | Год: 2015 |  | > 15 шт. | 3900 ₽ | ||||
51988ШР60У хвост |  | > 200 шт. | 400 ₽ | |||||
51989ШР60У Э хвост с Э гайкой |  | > 220 шт. | 550 ₽ | |||||
51990ШР60У31НГ1 ВИЛКИ | Год: 2015 |  | > 85 шт. | 3250 ₽ | ||||
51995ШР60У45НШ2 РОЗЕТКИ | Год: 2015 |  | > 55 шт. | 3900 ₽ | ||||
41377ШР60 гайка накидная |  | > 11 шт. | 195 ₽ | |||||
41378ШР60 кабельный корпус |  | > 76 шт. | 325 ₽ | |||||
41379ШР60 кожух КП |  | > 60 шт. | 325 ₽ | |||||

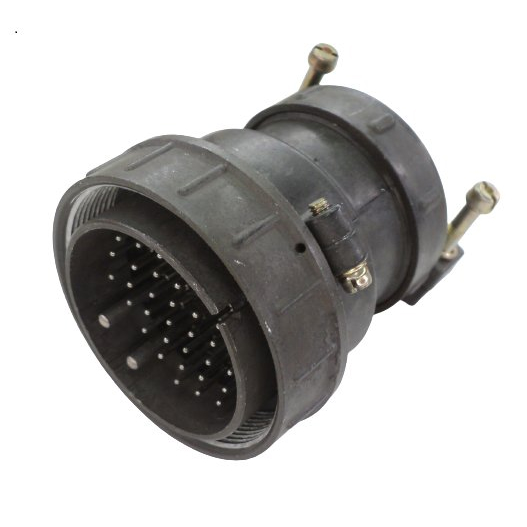

41380ШР60П31НГ1Н ВИЛКИ | Год: 86, «1» |  | > 30 шт. | 2100 ₽ | ||||
41381ШР60П45ЭШ2 РОЗЕТКИ | Год: 92, «5» |  | > 20 шт. | 4500 ₽ | ||||

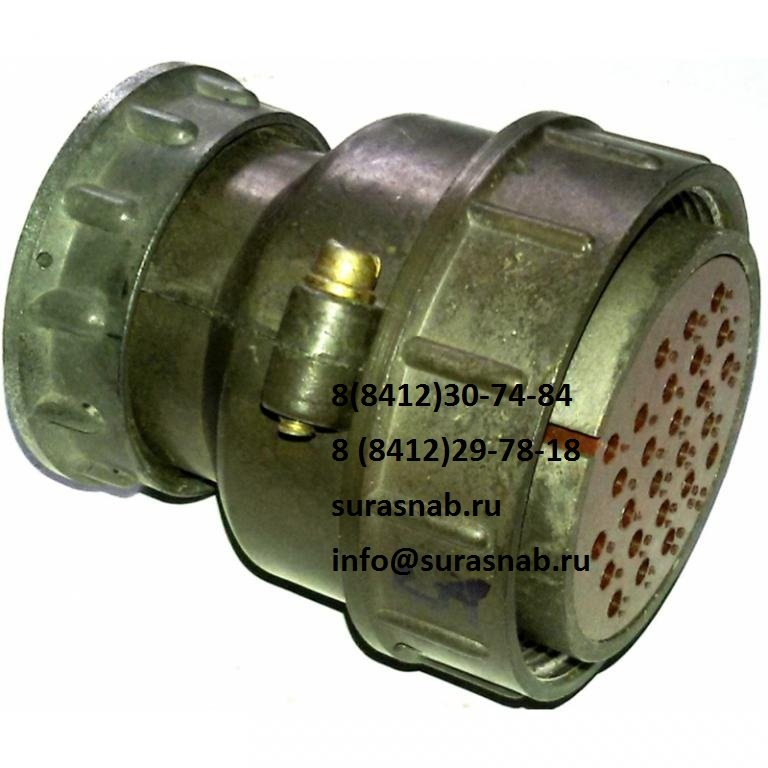

41382ШР60П47НШ2 РОЗЕТКИ | Год: 91, «5» |  | > 17 шт. | 3600 ₽ | ||||
41383ШР60У47ЭГ2 ВИЛКИ | Год: 67, «5» |  | > 13 шт. | 3000 ₽ | ||||
80003ШР60ПК45НШ2 ВИЛКИ |  | > 10 шт. | ||||||
80346ШР60П47ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | Год: 83, «5» |  | > 11 шт. | |||||
80347ШР60П47ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | Год: 84, «5» |  | > 247 шт. | |||||
80348ШР60П47ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | Год: 85, «5» |  | > 304 шт. | |||||
80349ШР60П47ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | Год: 86, «5» |  | > 193 шт. | |||||

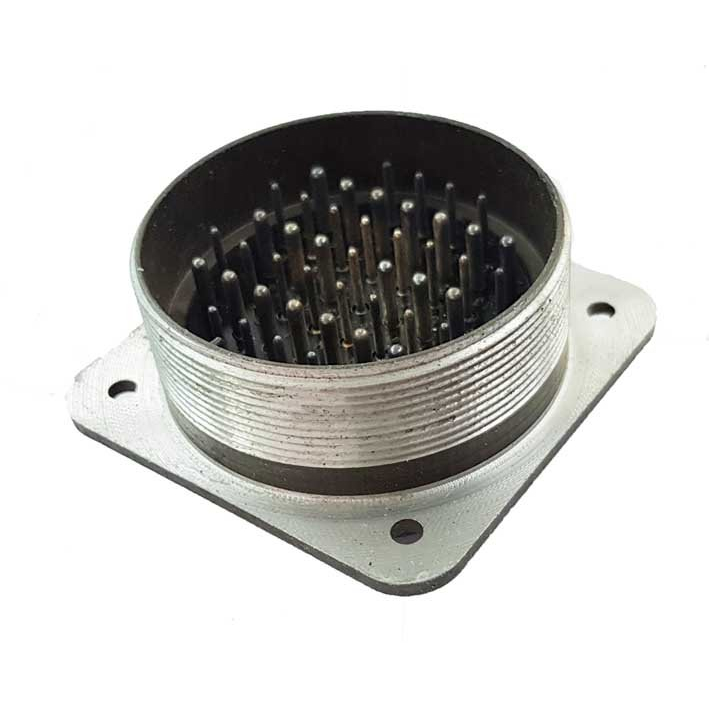

80350ШР60П31ЭШ1 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 92 |  | > 87 шт. | |||||
80351ШР60П31ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 92, «5» |  | > 17 шт. |
Соединители ШР60— это цилиндрические низкочастотные штепсельные разъёмы негерметичного типа, предназначенные для работы в электрических цепях постоянного и переменного тока частотой до 3 МГцпри напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Условный размер корпуса | 60 мм (наибольший в серии ШР: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60) |
| Количество контактов | от 1 до 47 (включая 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47) |
| Максимальный ток на контакт | 20–200 А (в зависимости от диаметра контакта) |
| Токовая нагрузка на соединитель | 20–675 А |
| Диаметры контактов | 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм; 9,0 мм (контакты 5,5 и 9,0 мм — извлекаемые) |
| Сопротивление изоляции | не менее 5000 МОм в нормальных условиях |
| Рабочая температура | от −60 °C до +60 °C (с учётом перегрева контактов до +110 °C) |
| Количество сочленений | 500 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструктивные особенности
Вид корпуса: блочный (приборный) и кабельный
Тип сочленения: резьбовое с одношпоночной поляризацией корпусов

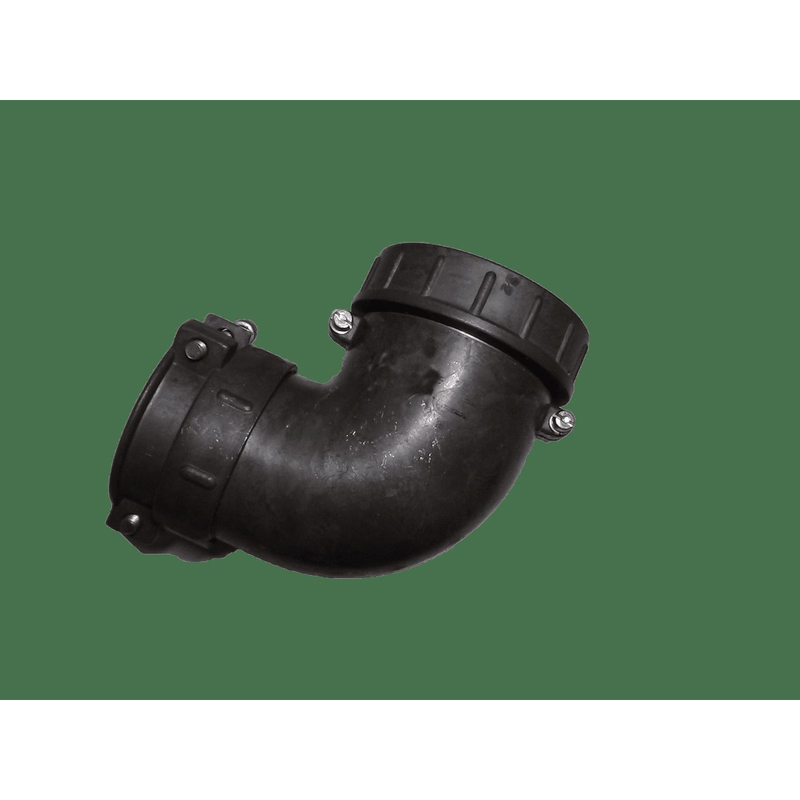

Исполнение монтажной части: без патрубка, с прямым или угловым патрубком
Метод монтажа: пайка, объёмный монтаж
Покрытие контактов: серебро или никель
Тип: негерметичный (обозначение ШР); герметичные исполнения обозначаются ШРГ
Климатическое исполнение: УХЛ
Применение
Соединители ШР60 применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе для монтажа с экранированными и неэкранированными кабелями. Блочная часть изготавливается без патрубка или с патрубком (прямым/угловым), кабельная — только с патрубком.
Структура условного обозначения

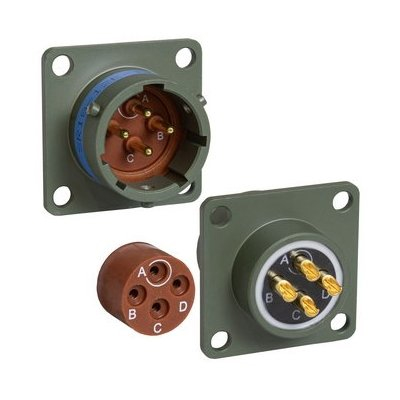

Electrical connector partsПример: ШР60П45ЭШ2
ШР— тип соединителя
60— условный размер корпуса
П— вилка (или другая модификация)
45— количество контактов
Э— экранированный
Ш— патрубок с резьбой для кабеля
2— модификация патрубка
