| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
11109ШР60ПК45ЭШ2Н ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1300 ₽ | |||||

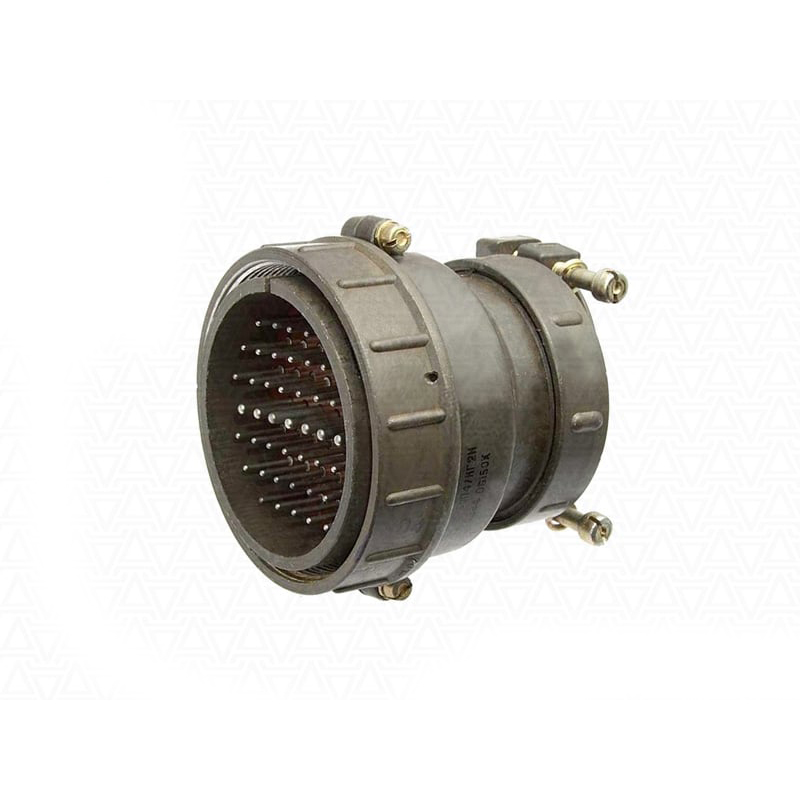

11110ШР60ПК47НГ2Н РОЗЕТКИ |  | ПОД ЗАКАЗ | 400 ₽ | |||||

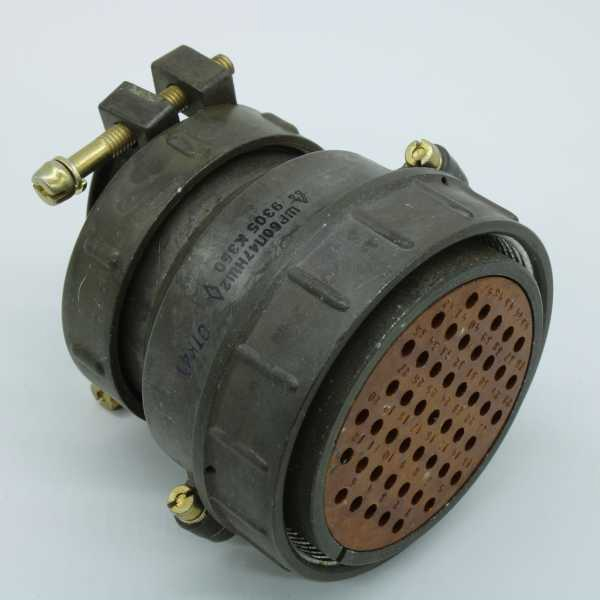

11111ШР60ПК47НШ2 | «ОТК» |  | ПОД ЗАКАЗ | 3250 ₽ | ||||
51973ШР60ПК47НШ2 ВИЛКИ | Год: 2015 |  | > 13 шт. | 3900 ₽ | ||||
11113ШР60ПК47ЭГ2 |  | ПОД ЗАКАЗ | 3500 ₽ | |||||
51974ШР60ПК47ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 14 шт. | 3900 ₽ | ||||

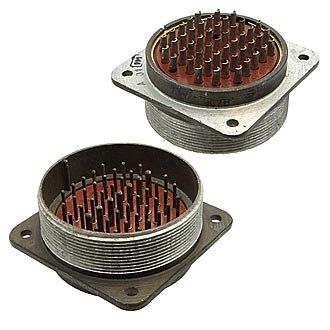

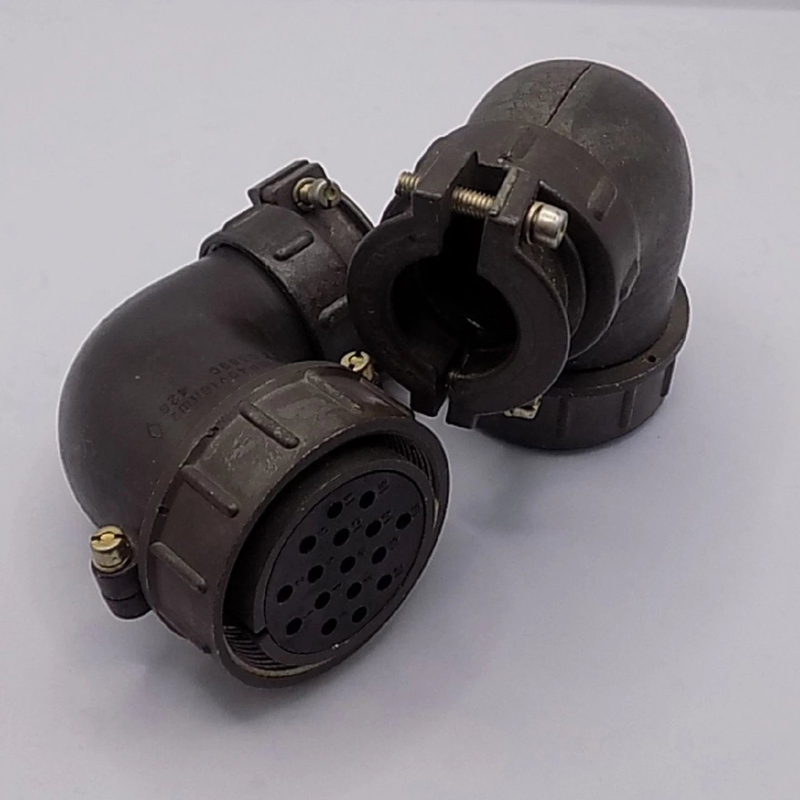

11115ШР60ПК47ЭШ2 |  | ПОД ЗАКАЗ | 3250 ₽ | |||||
11116ШР60ПК4НГ2Производитель: Элекон |  | ПОД ЗАКАЗ | 3350 ₽ | |||||
11117ШР60ПК4НГ2Н |  | ПОД ЗАКАЗ | 3200 ₽ | |||||

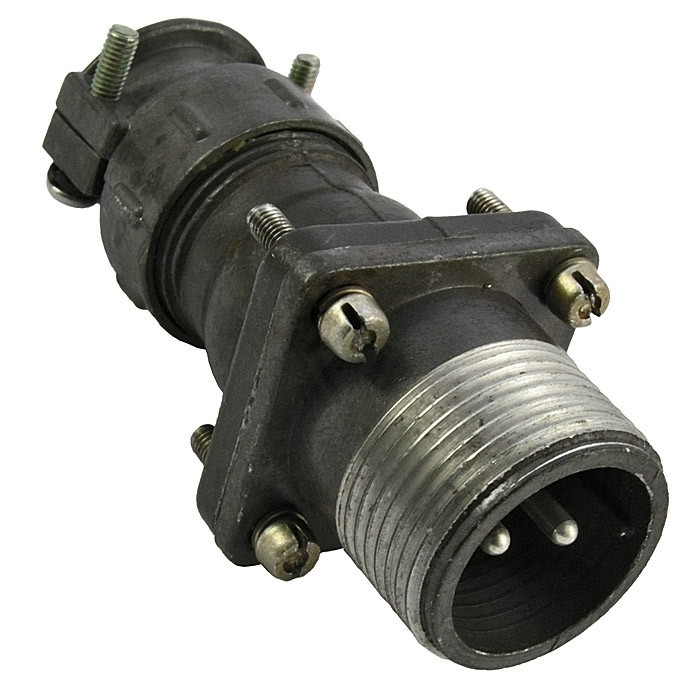

11118ШР60ПК4НШ2 |  | ПОД ЗАКАЗ | 2600 ₽ | |||||
11119ШР60ПК4ЭШ2 |  | ПОД ЗАКАЗ | 3250 ₽ | |||||
11120ШР60ПК4ЭШ7 | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||
51976ШР60СК31НГ1 РОЗЕТКИ | Год: 2015 |  | > 22 шт. | 4550 ₽ | ||||

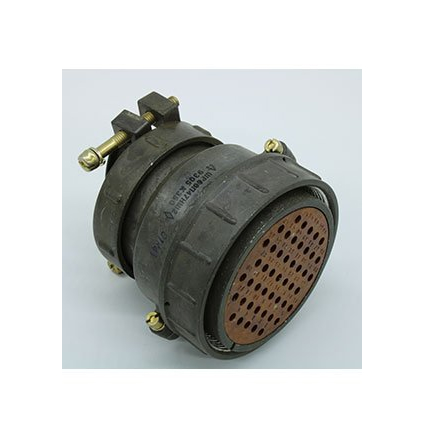

11122ШР60СК31НШ1Производитель: Элекон |  | ПОД ЗАКАЗ | 6000 ₽ | |||||
51977ШР60СК31НШ1 ВИЛКИ | Год: 2015 |  | > 23 шт. | 4550 ₽ | ||||
51978ШР60СК31ЭГ1 РОЗЕТКИ | Год: 2015 |  | > 24 шт. | 4550 ₽ | ||||
51979ШР60СК31ЭШ1 ВИЛКИ | Год: 2015 |  | > 25 шт. | 4550 ₽ | ||||
51980ШР60СК45НГ2 РОЗЕТКИ | Год: 2015 |  | > 26 шт. | 4550 ₽ | ||||
51981ШР60СК45НШ2 ВИЛКИ | Год: 2015 |  | > 27 шт. | 4550 ₽ | ||||
51982ШР60СК45ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 28 шт. | 4550 ₽ | ||||
51983ШР60СК45ЭШ2 ВИЛКИ | Год: 2015 |  | > 29 шт. | 4550 ₽ | ||||

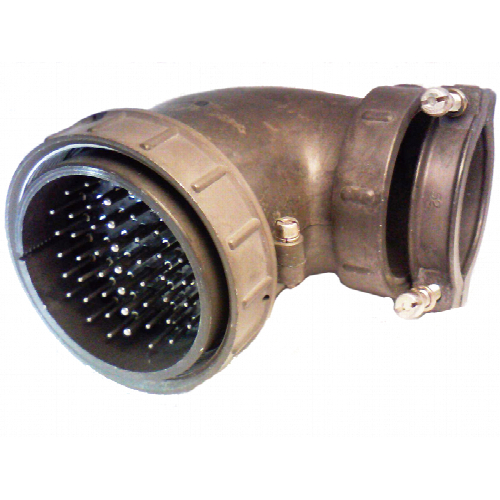

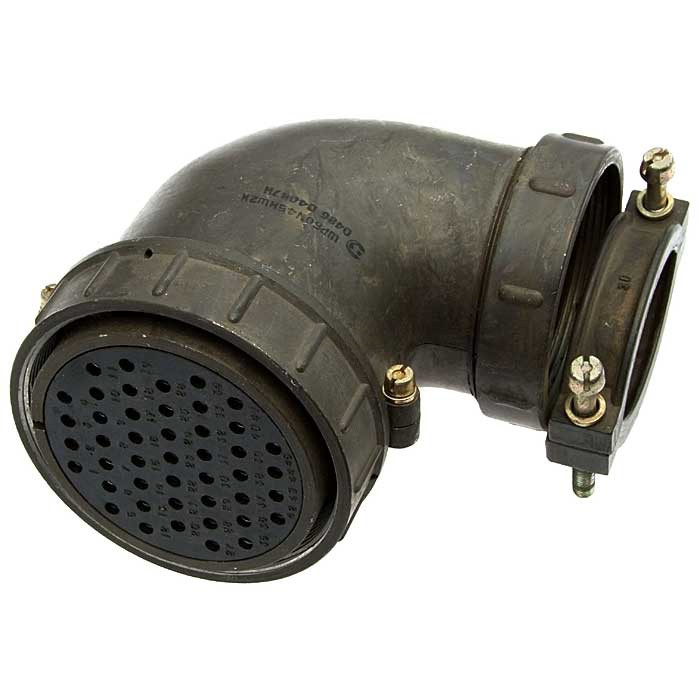

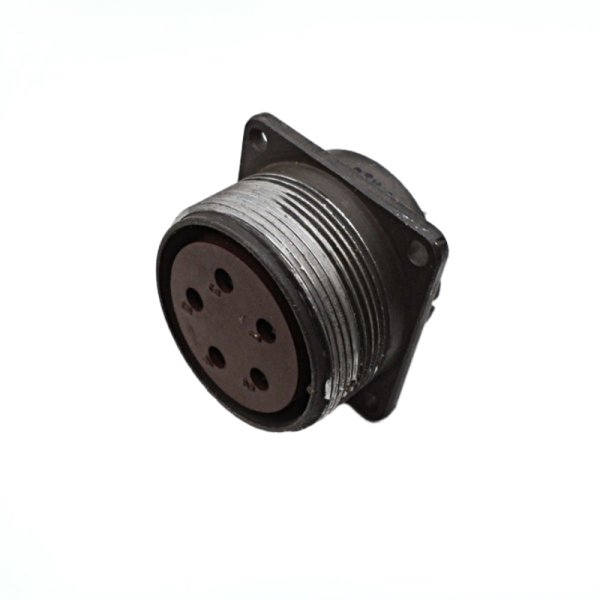

11130ШР60СК47НГ2Производитель: Элекон | «ОТК» |  | ПОД ЗАКАЗ | 8450 ₽ | ||||
51984ШР60СК47НГ2 РОЗЕТКИ | Год: 2015 |  | > 30 шт. | 4550 ₽ | ||||
51985ШР60СК47НШ2 ВИЛКИ | Год: 2015 |  | > 31 шт. | 4550 ₽ | ||||

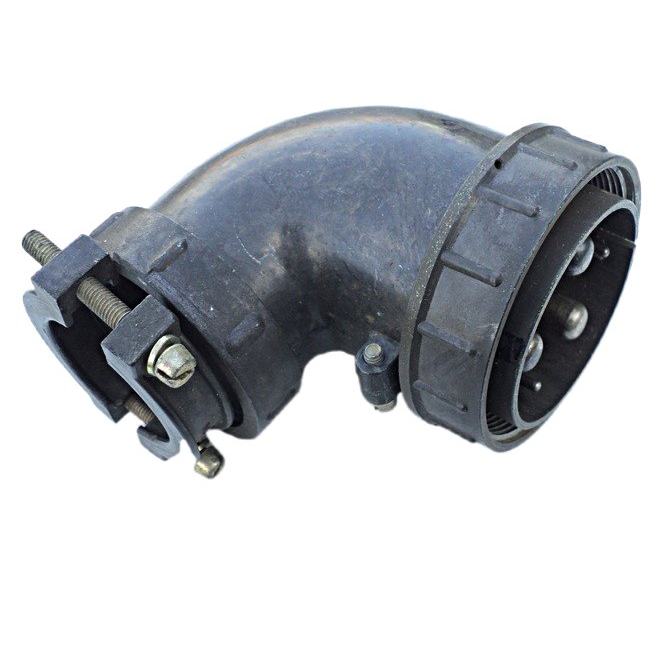

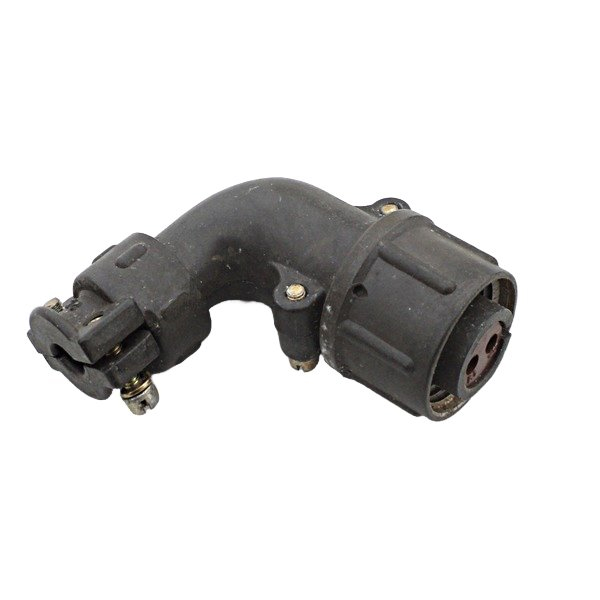

11133ШР60СК47НШ2 ВИЛКИ | «5» |  | ПОД ЗАКАЗ |
Соединители ШР60— это цилиндрические низкочастотные штепсельные разъёмы негерметичного типа, предназначенные для работы в электрических цепях постоянного и переменного тока частотой до 3 МГцпри напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Условный размер корпуса | 60 мм (наибольший в серии ШР: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60) |
| Количество контактов | от 1 до 47 (включая 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47) |
| Максимальный ток на контакт | 20–200 А (в зависимости от диаметра контакта) |
| Токовая нагрузка на соединитель | 20–675 А |
| Диаметры контактов | 1,5 мм; 2,5 мм; 3,5 мм; 5,5 мм; 9,0 мм (контакты 5,5 и 9,0 мм — извлекаемые) |
| Сопротивление изоляции | не менее 5000 МОм в нормальных условиях |
| Рабочая температура | от −60 °C до +60 °C (с учётом перегрева контактов до +110 °C) |
| Количество сочленений | 500 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструктивные особенности
Вид корпуса: блочный (приборный) и кабельный
Тип сочленения: резьбовое с одношпоночной поляризацией корпусов
Исполнение монтажной части: без патрубка, с прямым или угловым патрубком
Метод монтажа: пайка, объёмный монтаж
Покрытие контактов: серебро или никель
Тип: негерметичный (обозначение ШР); герметичные исполнения обозначаются ШРГ
Климатическое исполнение: УХЛ
Применение
Соединители ШР60 применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе для монтажа с экранированными и неэкранированными кабелями. Блочная часть изготавливается без патрубка или с патрубком (прямым/угловым), кабельная — только с патрубком.
Структура условного обозначения
Electrical connector partsПример: ШР60П45ЭШ2
ШР— тип соединителя
60— условный размер корпуса
П— вилка (или другая модификация)
45— количество контактов
Э— экранированный
Ш— патрубок с резьбой для кабеля
2— модификация патрубка
