| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
7662РАЗЪЕМ ШР20П4ЭШ4Н ВП |  | ПОД ЗАКАЗ | ||||||
7663РАЗЪЕМ ШР20П5ЭН ВП | Год: 2010 |  | ПОД ЗАКАЗ | |||||
9012ШР20-4-Г1 |  | ПОД ЗАКАЗ | 2050 ₽ | |||||
9013ШР20-П2ЭГ6 |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
9014ШР20-П2ЭШ6 |  | ПОД ЗАКАЗ | 750 ₽ | |||||
9015ШР202Г6 | «5» |  | ПОД ЗАКАЗ | 1850 ₽ | ||||
9016ШР202Ш6 |  | ПОД ЗАКАЗ | 1850 ₽ | |||||
9017ШР202Ш6Н |  | ПОД ЗАКАЗ | 1750 ₽ | |||||
9018ШР203Г6Н |  | ПОД ЗАКАЗ | 2150 ₽ | |||||
9019ШР203Г7 |  | ПОД ЗАКАЗ | 2200 ₽ | |||||
9020ШР203Г7Н |  | ПОД ЗАКАЗ | 2150 ₽ | |||||
9021ШР203Ш6 |  | ПОД ЗАКАЗ | 2200 ₽ | |||||
9022ШР203Ш7 |  | ПОД ЗАКАЗ | 2200 ₽ | |||||
9023ШР204Ш8 |  | ПОД ЗАКАЗ | 2150 ₽ | |||||
9024ШР20Г10Н | Год: 2010 |  | ПОД ЗАКАЗ | 1900 ₽ | ||||
9025ШР20П23ЭГ6-К |  | ПОД ЗАКАЗ | 1950 ₽ | |||||
9026ШР20П2НГ6Производитель: Каскад |  | ПОД ЗАКАЗ | 950 ₽ | |||||
51108ШР20П2НГ6 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 81 шт. | 1600 ₽ | ||||
51107ШР20П2НГ6 ВИЛКИ | Год: 2024 |  | > 81 шт. | 2600 ₽ | ||||
9029ШР20П2НГ6 ВИЛКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||
9030ШР20П2НГ6 ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
9031ШР20П2НГ6 ВИЛКИ (SZC) |  | ПОД ЗАКАЗ | ||||||
9032ШР20П2НГ6 ВИЛКИПроизводитель: Каскад |  | ПОД ЗАКАЗ | 700 ₽ | |||||
9033ШР20П2НГ6 ВИЛКИ |  | ПОД ЗАКАЗ | 1800 ₽ | |||||
9034ШР20П2НГ6Н-М |  | ПОД ЗАКАЗ | 700 ₽ |

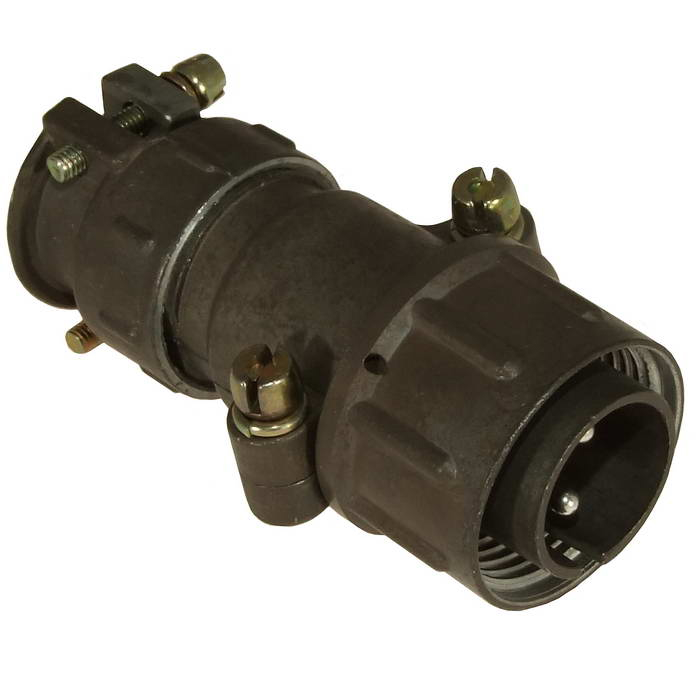

Соединители ШР20 — это низкочастотные цилиндрические штепсельные разъемы общего назначения, применяемые в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) для постоянного и переменного тока |
| Частота переменного тока | до 3 МГц |
| Диаметр корпуса | 20 мм |
| Количество контактов | от 2 до 5 (в зависимости от типоразмера) |
| Диаметр контактов | от 1,5 мм до 2,5 мм |
| Покрытие контактов | серебро или никель |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Минимальная наработка | 1000 часов (при 500 сочленениях-расчленениях) |
Конструкция
Изолятор : карболитовое основание
Корпус : металлический или пластмассовый
Исполнение корпуса : блочное (крепление на корпус/щиток) и кабельное
Части разъема : вилка (штырь, обозначается «Ш») и розетка (гнездо, обозначается «Г»)
Назначение и применение
Соединители ШР20 предназначены для работы в электрических цепях постоянного и переменного тока при внутреннем и наружном монтаже. При наружном монтаже требуют защиты потребителем от пыли и воды. Климатическое исполнение — УХЛ.
Разъемы состоят из двух частей — вилки и розетки, которые могут быть блочными или кабельными. Кабельные исполнения могут иметь прямой или угловой патрубок, в том числе для экранированного кабеля.
