| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

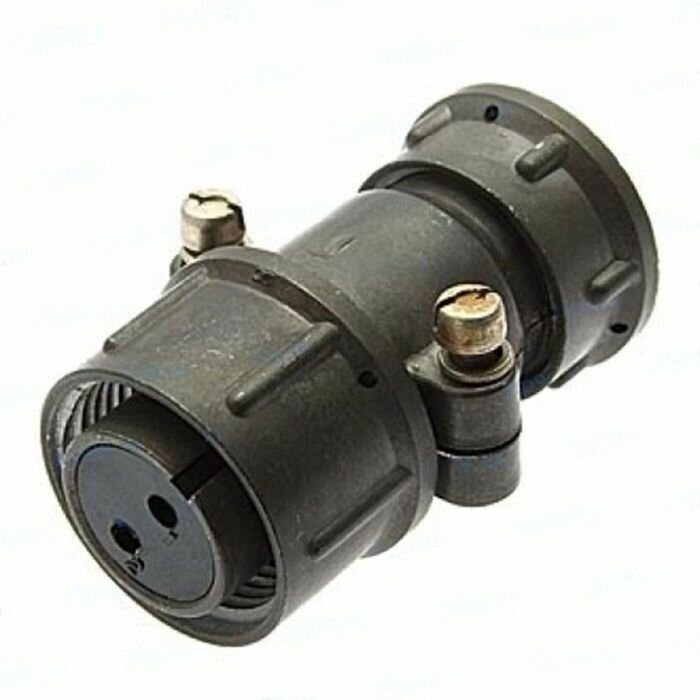

80595ШР20П2ЭШ6 РОЗЕТКИ КАБЕЛЬНЫЕ | Год: 86, «5» |  | > 50 шт. | |||||
80596ШР20П2ЭШ6 РОЗЕТКИ КАБЕЛЬНЫЕ | Год: 87, «5» |  | > 14 шт. | |||||

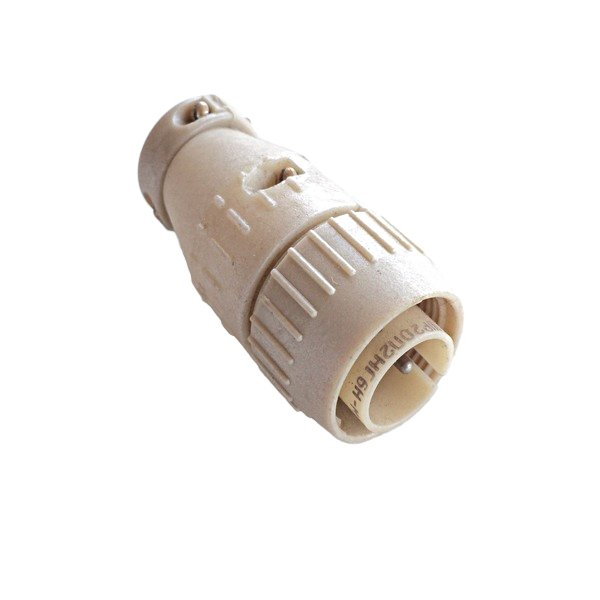

80597ШР20П2НГ6 ВИЛКИ КАБЕЛЬНЫЕ | Год: б/г, «1» |  | > 12 шт. | |||||

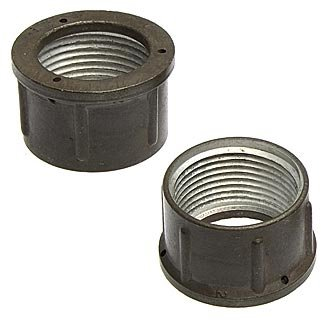

80598ШР20-ГАЙКА/ЭКРАН |  | > 89 шт. |
Соединители ШР20 — это низкочастотные цилиндрические штепсельные разъемы общего назначения, применяемые в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) для постоянного и переменного тока |
| Частота переменного тока | до 3 МГц |
| Диаметр корпуса | 20 мм |
| Количество контактов | от 2 до 5 (в зависимости от типоразмера) |
| Диаметр контактов | от 1,5 мм до 2,5 мм |
| Покрытие контактов | серебро или никель |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Минимальная наработка | 1000 часов (при 500 сочленениях-расчленениях) |
Конструкция
Изолятор : карболитовое основание
Корпус : металлический или пластмассовый
Исполнение корпуса : блочное (крепление на корпус/щиток) и кабельное
Части разъема : вилка (штырь, обозначается «Ш») и розетка (гнездо, обозначается «Г»)
Назначение и применение
Соединители ШР20 предназначены для работы в электрических цепях постоянного и переменного тока при внутреннем и наружном монтаже. При наружном монтаже требуют защиты потребителем от пыли и воды. Климатическое исполнение — УХЛ.
Разъемы состоят из двух частей — вилки и розетки, которые могут быть блочными или кабельными. Кабельные исполнения могут иметь прямой или угловой патрубок, в том числе для экранированного кабеля.
