| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51115ШР20П2ЭШ6 (БШ) |  | > 107 шт. | 1200 ₽ | |||||
51117ШР20П2ЭШ6 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 85 шт. | 1300 ₽ | ||||
51116ШР20П2ЭШ6 ВИЛКИ | Год: 2024 |  | > 85 шт. | 1600 ₽ | ||||
9063ШР20П2ЭШ6 ВИЛКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||

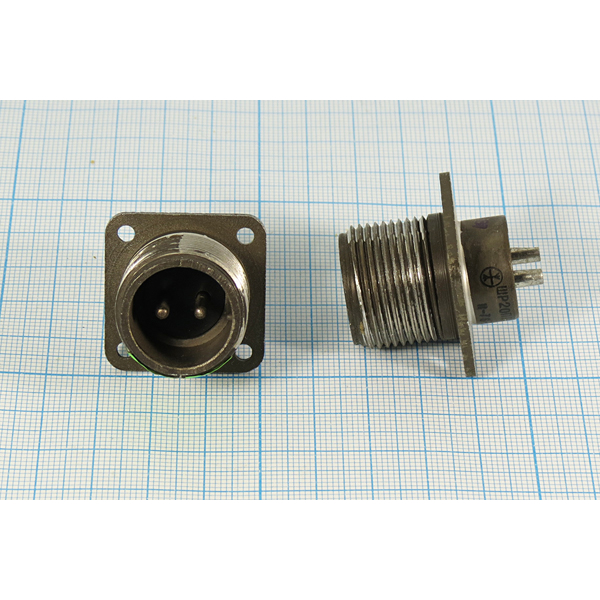

9064ШР20П2ЭШ6 ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
9065ШР20П2ЭШ6 ВИЛКИ (SZC) |  | ПОД ЗАКАЗ | ||||||
9066ШР20П2ЭШ6 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 200 ₽ | |||||
9067ШР20П2ЭШ6 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | ||||||
51119ШР20П2ЭШ6 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 86 шт. | 1600 ₽ | ||||
51118ШР20П2ЭШ6 РОЗЕТКИ | Год: 2024 |  | > 86 шт. | 2500 ₽ | ||||
9070ШР20П2ЭШ6 РОЗЕТКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||

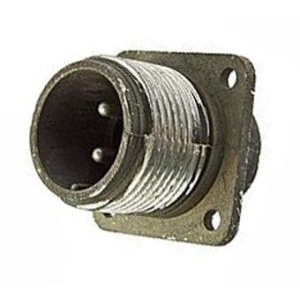

9071ШР20П2ЭШ6-К |  | ПОД ЗАКАЗ | 2850 ₽ | |||||
9072ШР20П2ЭШ6-К |  | ПОД ЗАКАЗ | 2850 ₽ | |||||
9073ШР20П2ЭШ6-К РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
9074ШР20П2ЭШ6-К РОЗЕТКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
9075ШР20П2ЭШ6Н |  | ПОД ЗАКАЗ | ||||||
9076ШР20П2ЭШ6Н |  | ПОД ЗАКАЗ | 700 ₽ | |||||

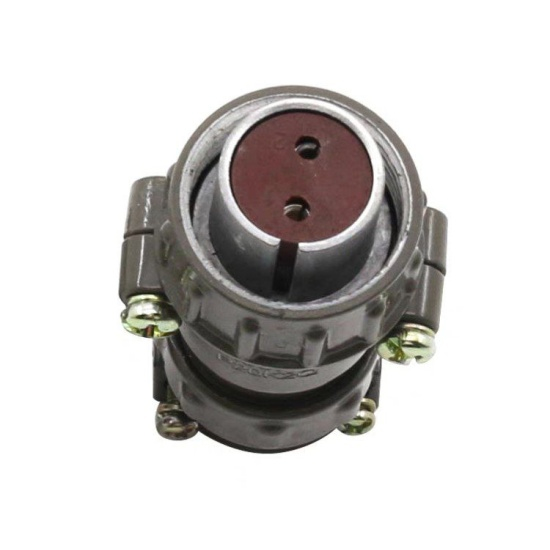

9077ШР20П2ЭШ6П РОЗЕТКИ |  | ПОД ЗАКАЗ | 250 ₽ | |||||
9078ШР20П3НГ3 |  | ПОД ЗАКАЗ | 600 ₽ | |||||

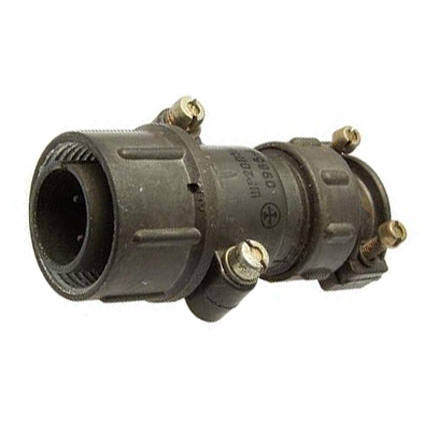

9079ШР20П3НГ6 |  | ПОД ЗАКАЗ | 1650 ₽ | |||||
51120ШР20П3НГ6 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 93 шт. | 1600 ₽ | ||||
9081ШР20П3НГ6 ВИЛКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||
9082ШР20П3НГ7Производитель: Каскад |  | ПОД ЗАКАЗ | 1250 ₽ | |||||
51122ШР20П3НГ7 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 94 шт. | 1600 ₽ | ||||
51121ШР20П3НГ7 ВИЛКИ | Год: 2024 |  | > 94 шт. | 1950 ₽ |
Соединители ШР20 — это низкочастотные цилиндрические штепсельные разъемы общего назначения, применяемые в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) для постоянного и переменного тока |
| Частота переменного тока | до 3 МГц |
| Диаметр корпуса | 20 мм |
| Количество контактов | от 2 до 5 (в зависимости от типоразмера) |
| Диаметр контактов | от 1,5 мм до 2,5 мм |
| Покрытие контактов | серебро или никель |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Минимальная наработка | 1000 часов (при 500 сочленениях-расчленениях) |
Конструкция
Изолятор : карболитовое основание
Корпус : металлический или пластмассовый
Исполнение корпуса : блочное (крепление на корпус/щиток) и кабельное
Части разъема : вилка (штырь, обозначается «Ш») и розетка (гнездо, обозначается «Г»)
Назначение и применение
Соединители ШР20 предназначены для работы в электрических цепях постоянного и переменного тока при внутреннем и наружном монтаже. При наружном монтаже требуют защиты потребителем от пыли и воды. Климатическое исполнение — УХЛ.
Разъемы состоят из двух частей — вилки и розетки, которые могут быть блочными или кабельными. Кабельные исполнения могут иметь прямой или угловой патрубок, в том числе для экранированного кабеля.
