| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51137ШР20П3ЭШ6 ВИЛКИ | Год: 2024 |  | > 100 шт. | 1300 ₽ | ||||
9136ШР20П3ЭШ6 ВИЛКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||
51138ШР20П3ЭШ6 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 101 шт. | 1600 ₽ | ||||
9138ШР20П3ЭШ6 РОЗЕТКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||
9139ШР20П3ЭШ6-К |  | ПОД ЗАКАЗ | 650 ₽ | |||||

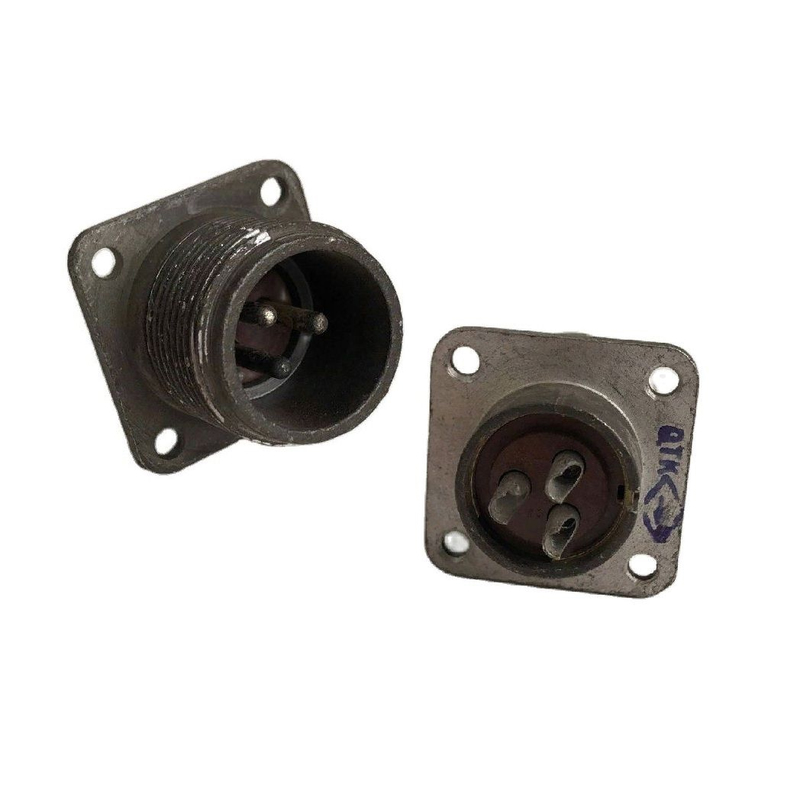

9140ШР20П3ЭШ7Производитель: Каскад |  | ПОД ЗАКАЗ | 850 ₽ | |||||
51139ШР20П3ЭШ7 (БШ) |  | > 51 шт. | 1050 ₽ | |||||
51141ШР20П3ЭШ7 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 102 шт. | 1300 ₽ | ||||
51140ШР20П3ЭШ7 ВИЛКИ | Год: 2024 |  | > 102 шт. | 1600 ₽ | ||||

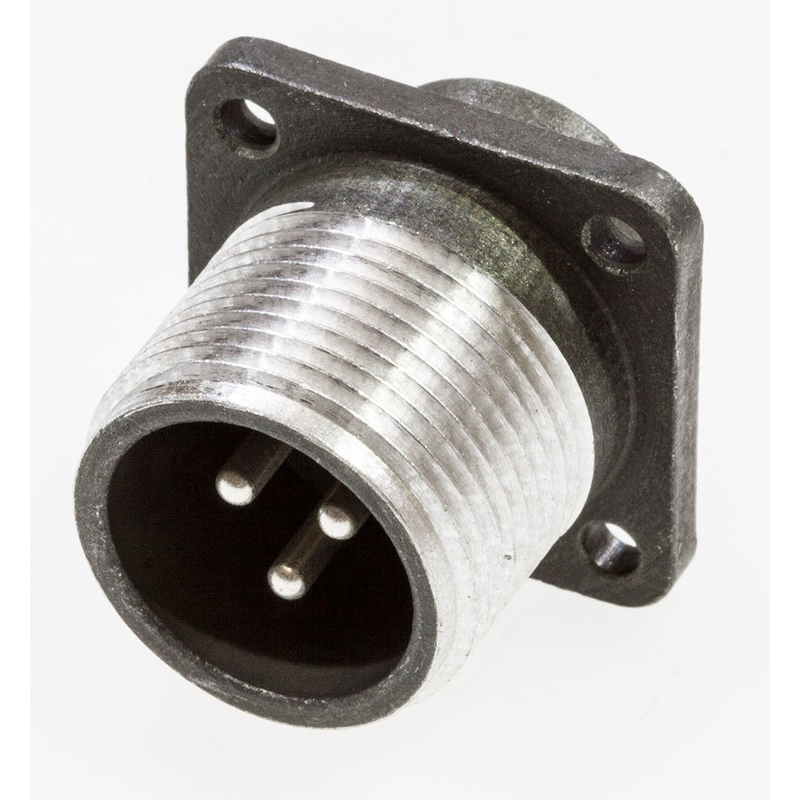

9144ШР20П3ЭШ7 ВИЛКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||
9145ШР20П3ЭШ7 ВИЛКИ (SZC) |  | ПОД ЗАКАЗ | ||||||
9146ШР20П3ЭШ7 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
51142ШР20П3ЭШ7 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 103 шт. | 1600 ₽ | ||||

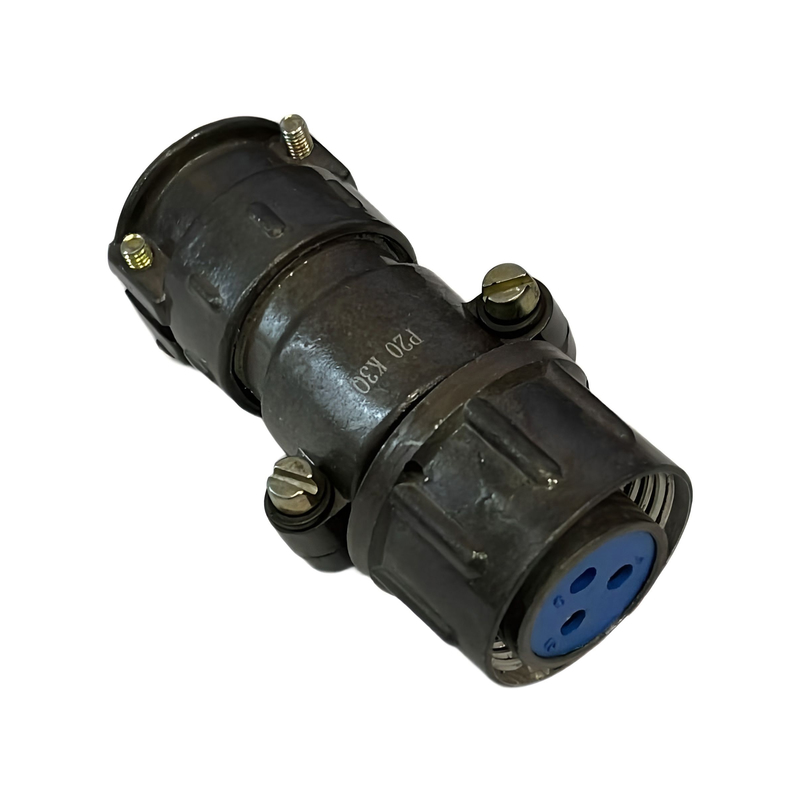

9148ШР20П3ЭШ7 РОЗЕТКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||

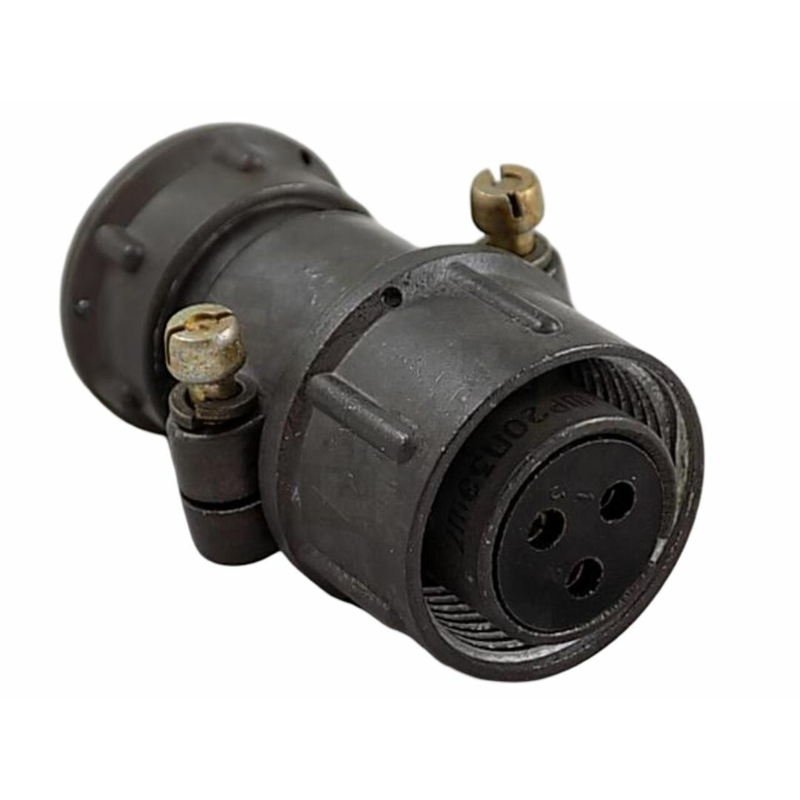

9149ШР20П3ЭШ7Н |  | ПОД ЗАКАЗ | 650 ₽ | |||||

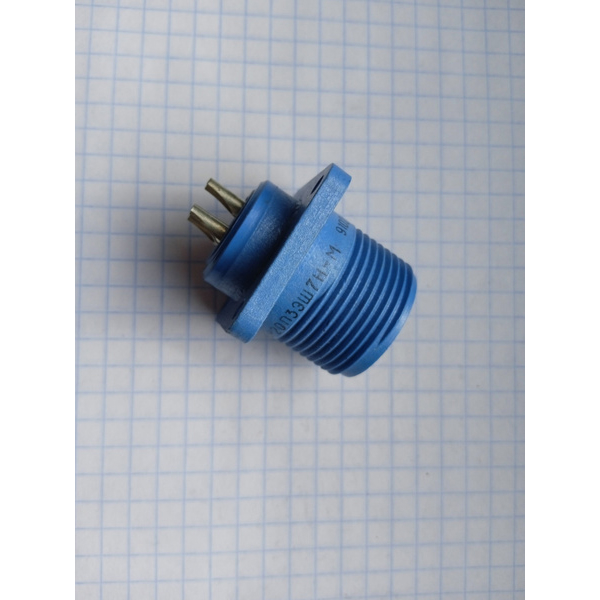

9150ШР20П3ЭШ7Н-М |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
51143ШР20П3ЭШ7Н-М (БШ) |  | > 338 шт. | 150 ₽ | |||||
9152ШР20П3ЭШ7Н-М ВИЛКИ |  | ПОД ЗАКАЗ | ||||||

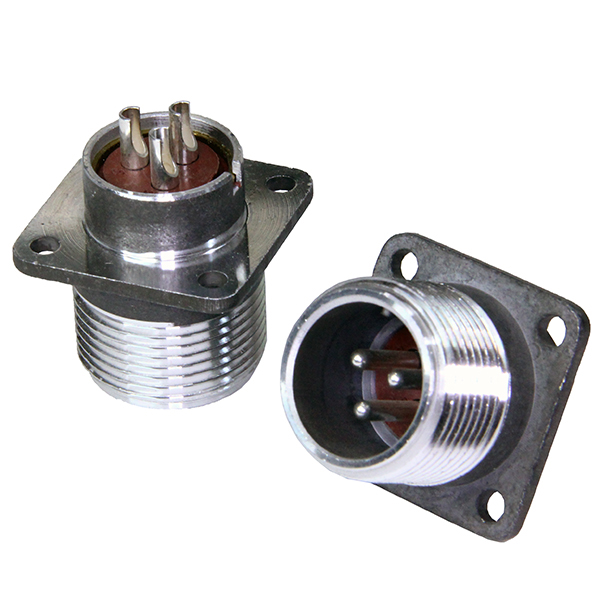

9153ШР20П3ЭШ8 |  | ПОД ЗАКАЗ | 500 ₽ | |||||

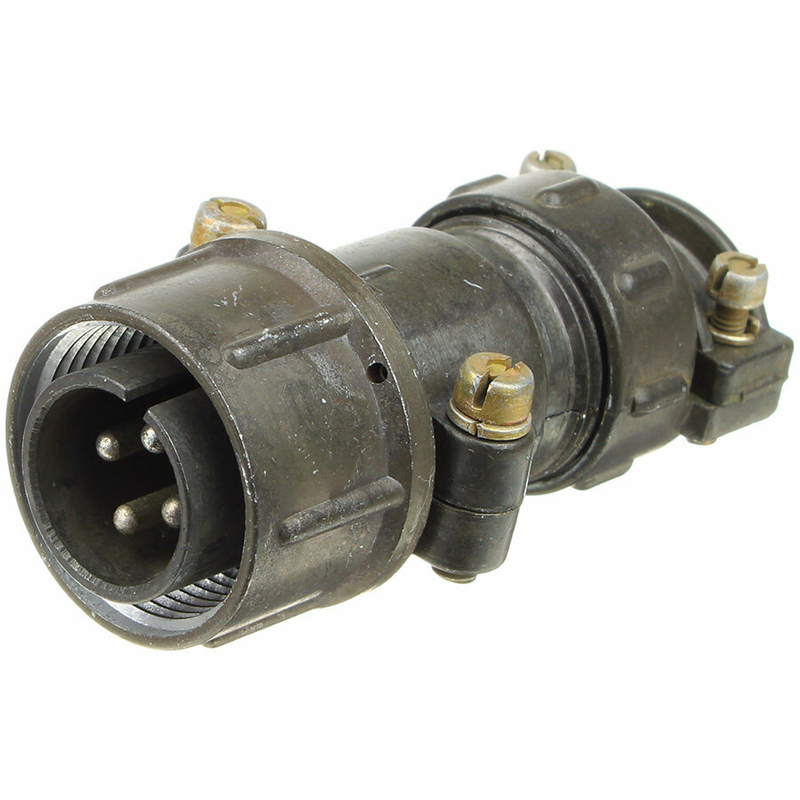

9154ШР20П4НГ3 ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
9155ШР20П4НГ4Производитель: Коннектор |  | ПОД ЗАКАЗ | 1200 ₽ | |||||

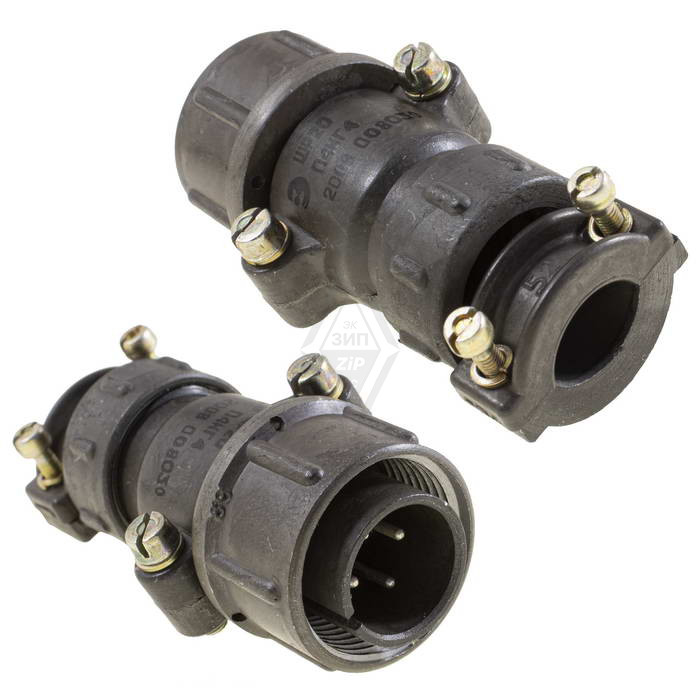

51144ШР20П4НГ4 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 82 шт. | 1600 ₽ | ||||
9157ШР20П4НГ4 ВИЛКИ | Год: 2016 |  | ПОД ЗАКАЗ | |||||

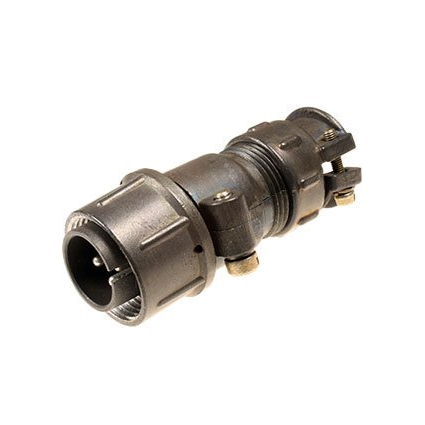

9158ШР20П4НГ8Производитель: Каскад |  | ПОД ЗАКАЗ | 1450 ₽ | |||||
9159ШР20П4НГ8 (КШ) |  | ПОД ЗАКАЗ |
Соединители ШР20 — это низкочастотные цилиндрические штепсельные разъемы общего назначения, применяемые в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) для постоянного и переменного тока |
| Частота переменного тока | до 3 МГц |
| Диаметр корпуса | 20 мм |
| Количество контактов | от 2 до 5 (в зависимости от типоразмера) |
| Диаметр контактов | от 1,5 мм до 2,5 мм |
| Покрытие контактов | серебро или никель |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Минимальная наработка | 1000 часов (при 500 сочленениях-расчленениях) |
Конструкция
Изолятор : карболитовое основание
Корпус : металлический или пластмассовый
Исполнение корпуса : блочное (крепление на корпус/щиток) и кабельное
Части разъема : вилка (штырь, обозначается «Ш») и розетка (гнездо, обозначается «Г»)
Назначение и применение
Соединители ШР20 предназначены для работы в электрических цепях постоянного и переменного тока при внутреннем и наружном монтаже. При наружном монтаже требуют защиты потребителем от пыли и воды. Климатическое исполнение — УХЛ.
Разъемы состоят из двух частей — вилки и розетки, которые могут быть блочными или кабельными. Кабельные исполнения могут иметь прямой или угловой патрубок, в том числе для экранированного кабеля.
