| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
7654РАЗЪЕМ СШР32П10ЭШ4 ВП |  | ПОД ЗАКАЗ | ||||||

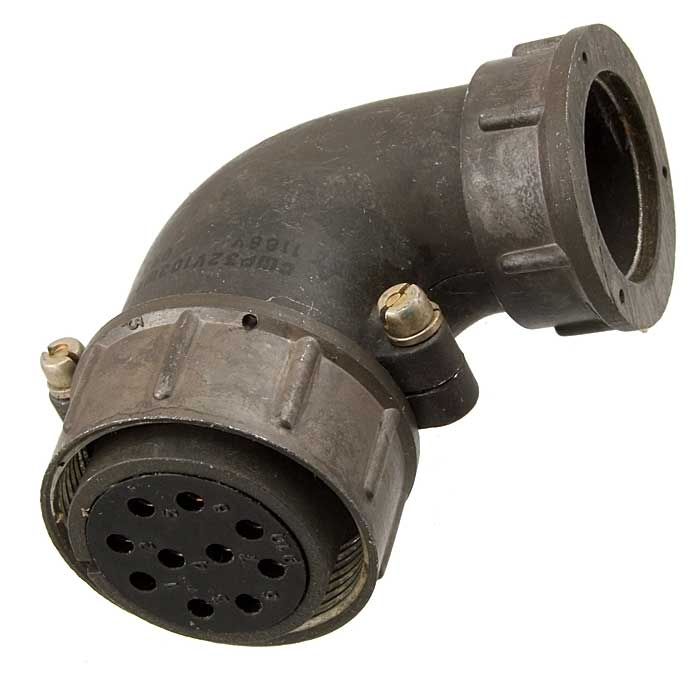

7655РАЗЪЕМ СШР32У10ЭШ4 РОЗЕТКИ |  | ПОД ЗАКАЗ | 1300 ₽ | |||||
8410СШР32-П10ЭГ4 | «5» |  | ПОД ЗАКАЗ | 2850 ₽ | ||||
8411СШР32-У10ЭГ4 | «5» |  | ПОД ЗАКАЗ | 650 ₽ | ||||
8412СШР32-У10ЭШ4 | «5» |  | ПОД ЗАКАЗ | 650 ₽ | ||||
8413СШР32П10НГ4 |  | ПОД ЗАКАЗ | 1450 ₽ | |||||
8414СШР32П10ЭГ4Производитель: Нур |  | ПОД ЗАКАЗ | 1250 ₽ | |||||

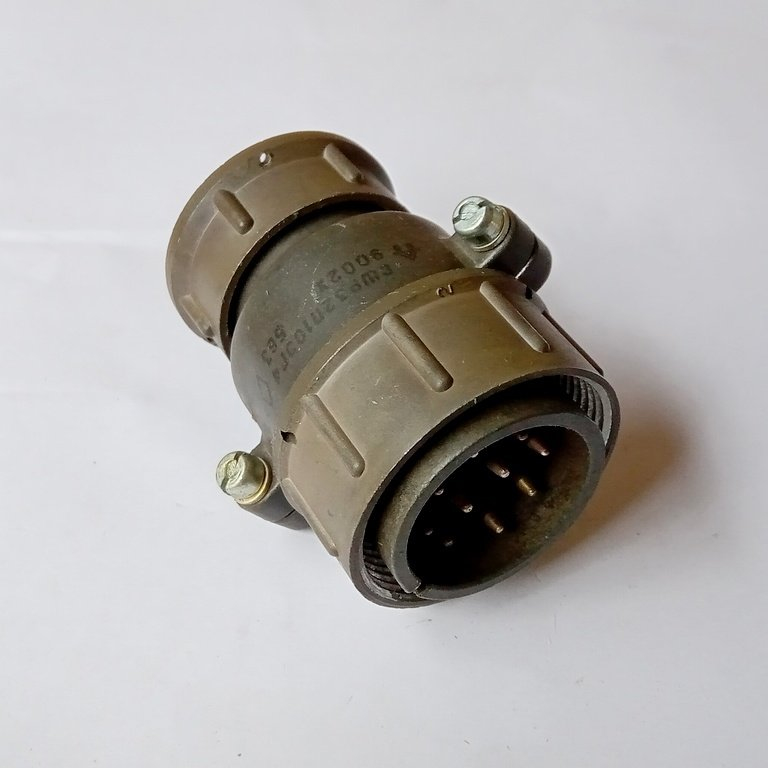

8415СШР32П10ЭГ4Производитель: Элекон |  | ПОД ЗАКАЗ | 1300 ₽ | |||||
8416СШР32П10ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
8417СШР32П10ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
8418СШР32П10ЭГ4 ВИЛКИПроизводитель: Нур |  | ПОД ЗАКАЗ | 900 ₽ | |||||

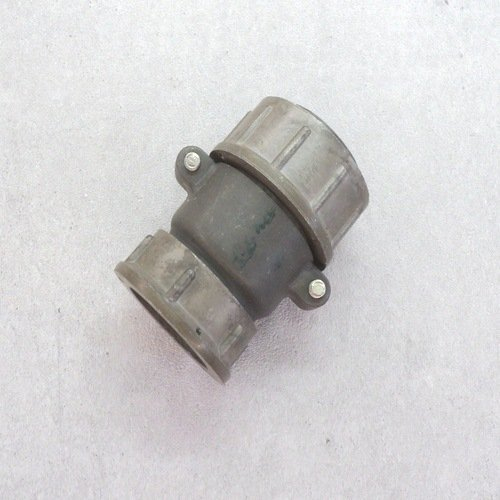

8419СШР32П10ЭГ4 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 5550 ₽ | ||||
8420СШР32П10ЭГ4 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1350 ₽ | ||||
8421СШР32П10ЭГ4 РОЗЕТКИ |  | ПОД ЗАКАЗ | 250 ₽ | |||||

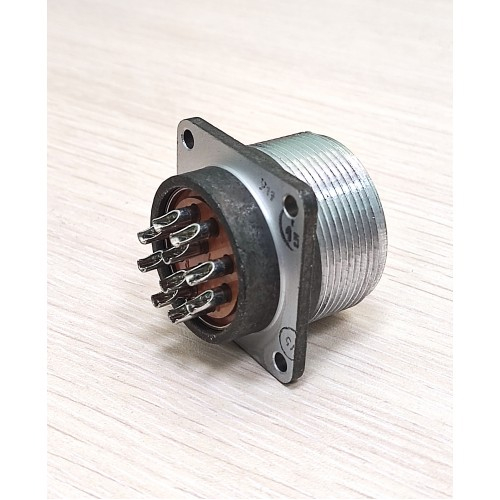

8422СШР32П10ЭГ4 РОЗЕТКИ |  | ПОД ЗАКАЗ | 4800 ₽ | |||||

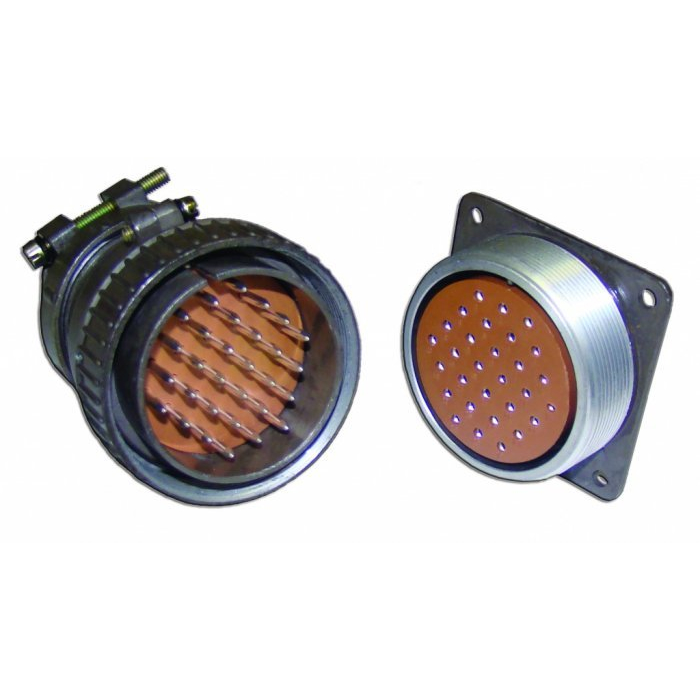

8423СШР32П10ЭГ4Н | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
8424СШР32П10ЭШ4Производитель: Каскад |  | ПОД ЗАКАЗ | 1100 ₽ | |||||

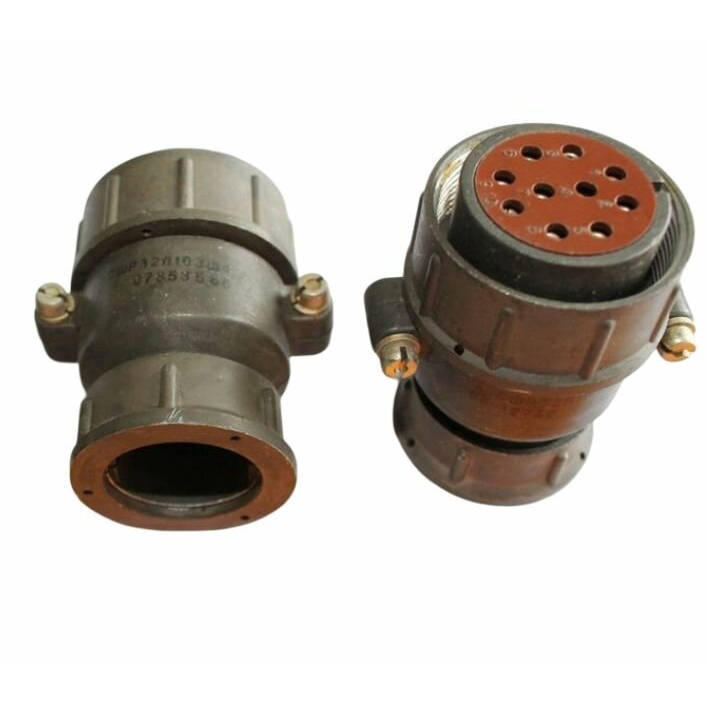

8425СШР32П10ЭШ4Производитель: Элекон |  | ПОД ЗАКАЗ | 1150 ₽ | |||||
8426СШР32П10ЭШ4 ВИЛКИ |  | ПОД ЗАКАЗ | 250 ₽ | |||||

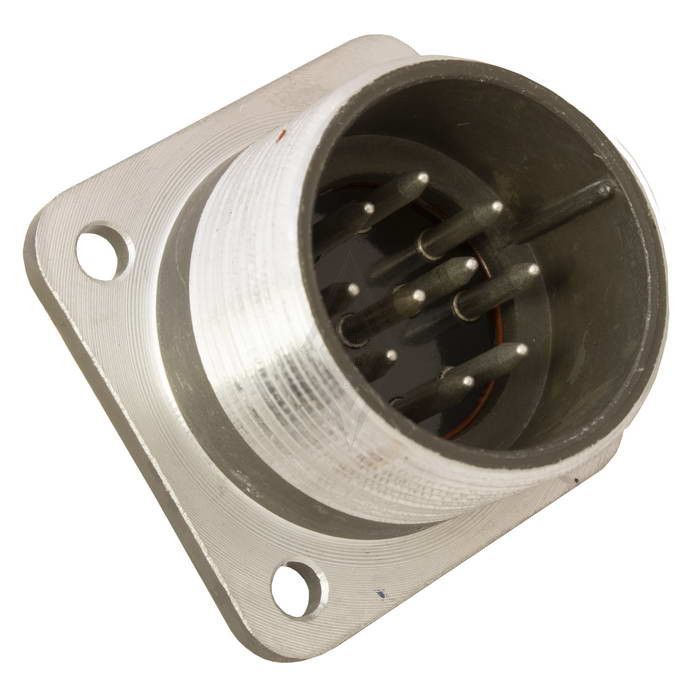

8427СШР32П10ЭШ4 ВИЛКИ |  | ПОД ЗАКАЗ | 2250 ₽ | |||||
8428СШР32П10ЭШ4 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | |||||
8429СШР32П10ЭШ4 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 200 ₽ | |||||
8430СШР32П10ЭШ4 РОЗЕТКИ |  | ПОД ЗАКАЗ | 5550 ₽ | |||||
8431СШР32П10ЭШ4 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1650 ₽ | |||||

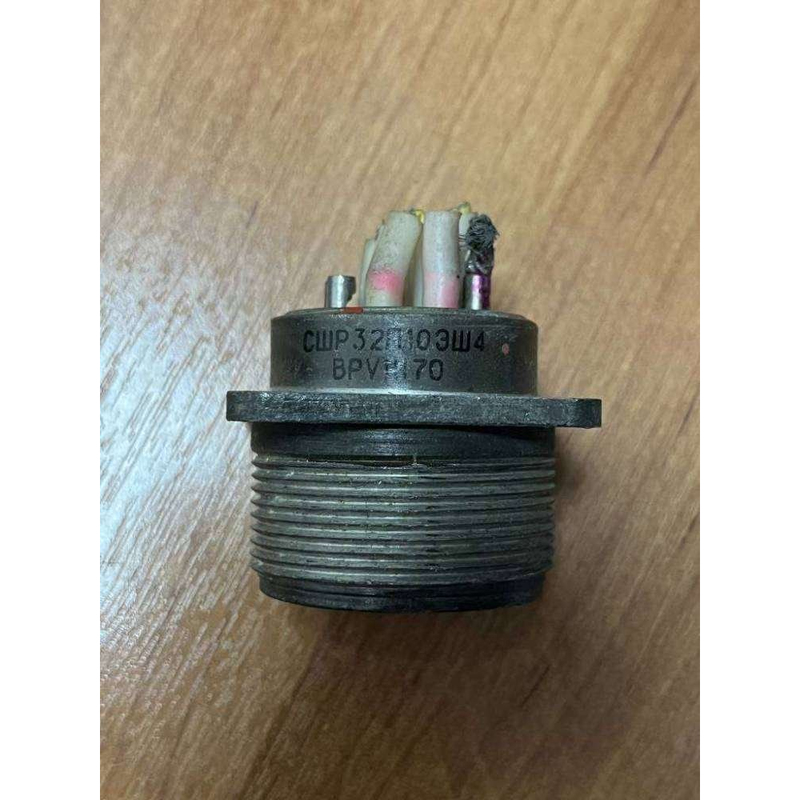

8432СШР32П10ЭШ4Н | «5» |  | ПОД ЗАКАЗ | 1100 ₽ |
Соединители СШР32 — это специальные штепсельные разъёмы цилиндрического типа для ручного соединения, предназначенные для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Максимальный ток на контакт | 35 А (для одиночного контакта) |
| Токовая нагрузка (для 10 контактов) | до 190 А |
| Сопротивление контактов | не более 0,001 Ом (1 мОм) |
| Сопротивление изоляции | не менее 5000 МОм |
| Диаметр контактов | 2,5 мм |
| Материал контактов | серебро |
| Количество сочленений | 500 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15–20 лет |
| Температурный диапазон | от −60°С до +60°С (с перегревом контактов до +110°С) |
Конструкция
Изолятор — из карболита
Корпус — металлический
Типы исполнений :
Блочное — крепится на корпус или щиток (приборный)
Кабельное — для подключения к кабелю
Вилка («папа») — обозначается буквой Ш (штырь)
Розетка («мама») — обозначается буквой Г (гнездо)
Соединение — резьбовое , с одношпоночной поляризацией корпусов
Обозначение (на примере СШР32П10ЭШ4)
СШР — тип соединителя
32 — условный размер корпуса (диаметр 32 мм)
П — приборный, без патрубка
10 — количество контактов (от 2 до 50 у серии СШР)
Э — гайка патрубка для экранированного кабеля
Ш — вилка (или Г — розетка)
