| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

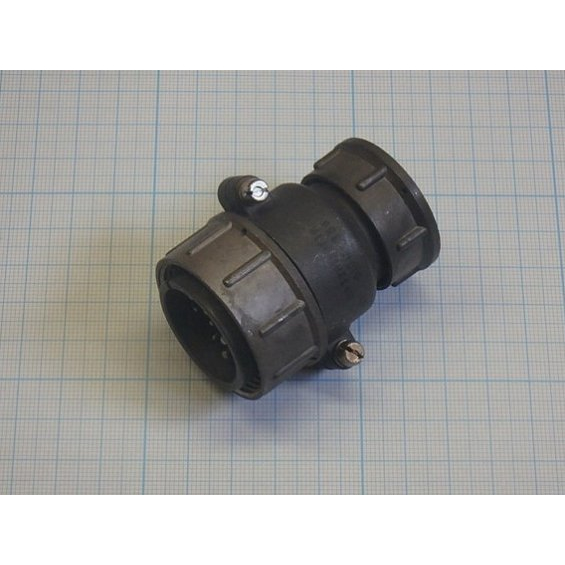

8433СШР32П12ЭГ1 ВИЛКИ |  | ПОД ЗАКАЗ | 5550 ₽ | |||||

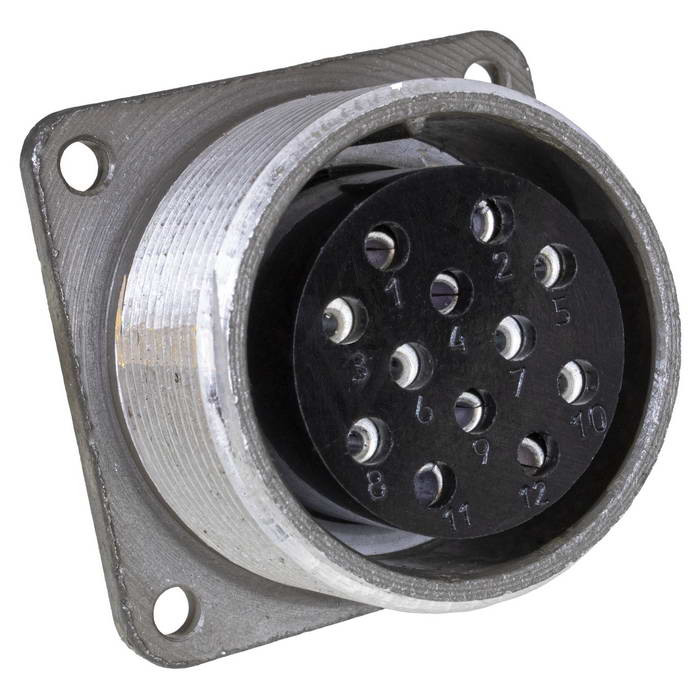

8434СШР32П12ЭГ1 РОЗЕТКИ |  | ПОД ЗАКАЗ | 4800 ₽ | |||||

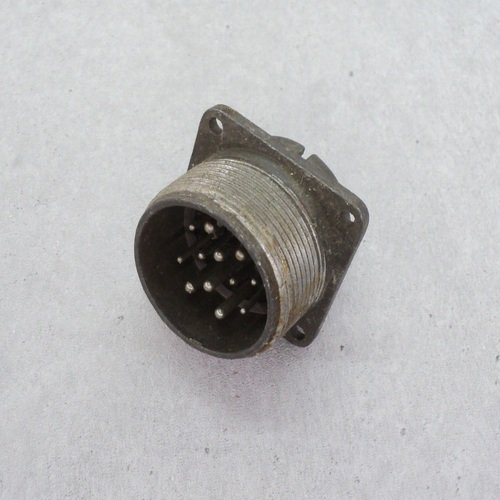

8435СШР32П12ЭШ1 ВИЛКИ |  | ПОД ЗАКАЗ | 4850 ₽ | |||||
8436СШР32П12ЭШ1 РОЗЕТКИ |  | ПОД ЗАКАЗ | 5550 ₽ | |||||

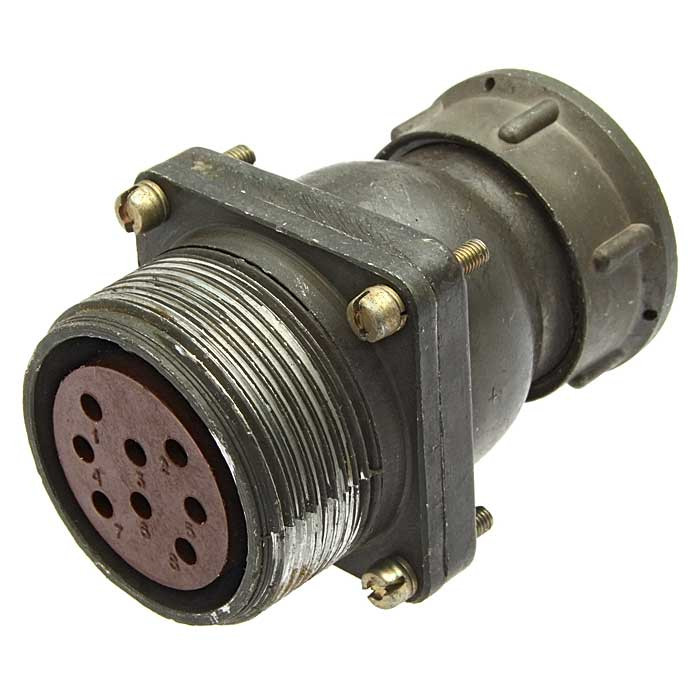

8437СШР32П8ЭГ3 | «ОТК» |  | ПОД ЗАКАЗ | 750 ₽ | ||||
8438СШР32У10НШ4 |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
8439СШР32У10Ш4 |  | ПОД ЗАКАЗ | 750 ₽ | |||||

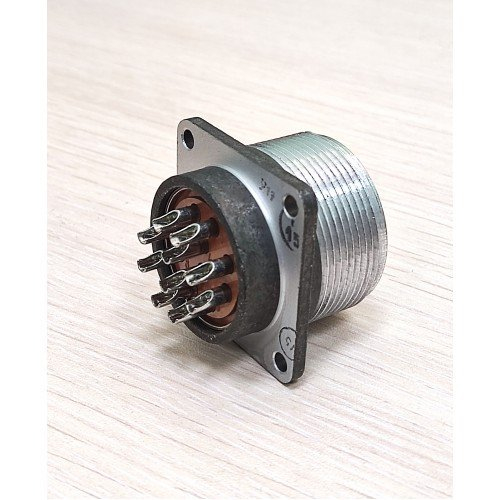

8440СШР32У10ЭГ4 |  | ПОД ЗАКАЗ | 650 ₽ | |||||
8441СШР32У10ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||

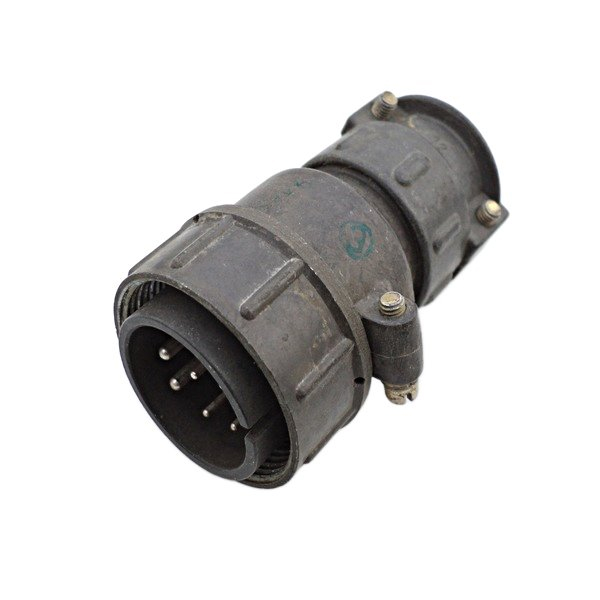

8442СШР32У10ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ |  | ПОД ЗАКАЗ | ||||||

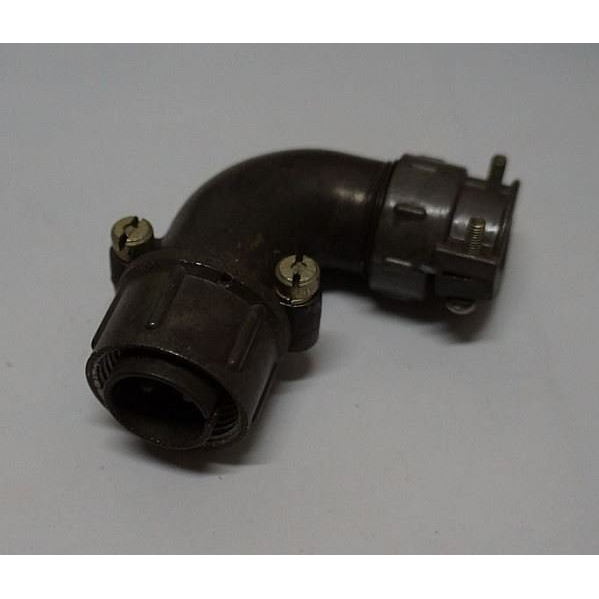

8443СШР32У10ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ |  | ПОД ЗАКАЗ | ||||||

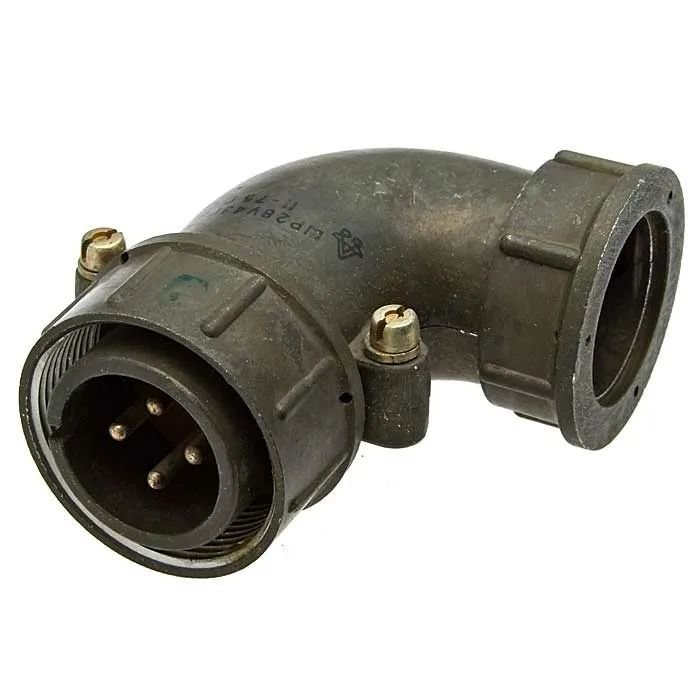

8444СШР32У10ЭГ4 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 5150 ₽ | ||||

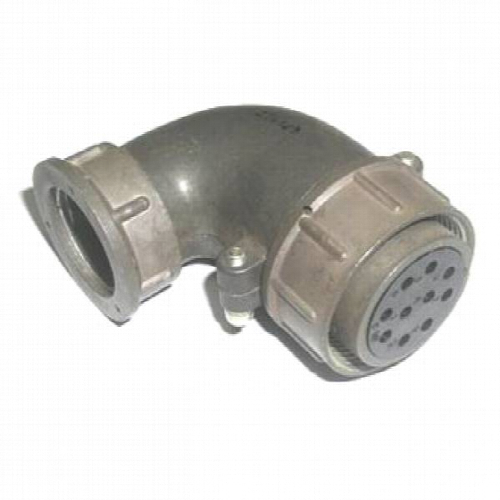

8445СШР32У10ЭШ1 | «ОТК» |  | ПОД ЗАКАЗ | 550 ₽ | ||||
8446СШР32У10ЭШ4Производитель: Элекон |  | ПОД ЗАКАЗ | 1100 ₽ | |||||
8447СШР32У10ЭШ4 РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||
8448СШР32У10ЭШ4 РОЗЕТКИ КАБЕЛЬНЫЕ УГЛОВЫЕ |  | ПОД ЗАКАЗ | ||||||

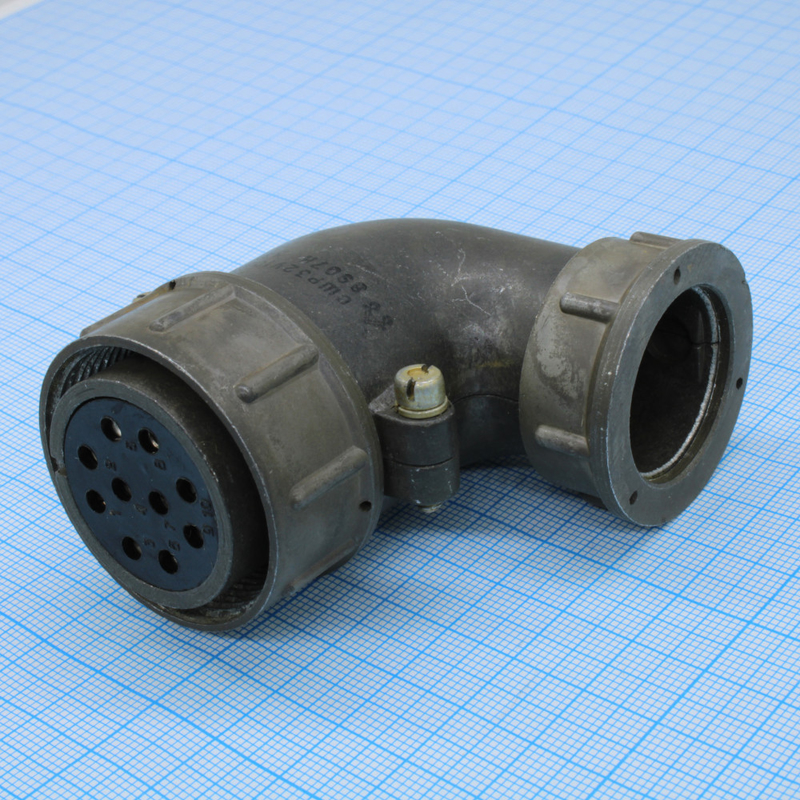

8449СШР32У10ЭШ4 РОЗЕТКИ КАБЕЛЬНЫЕ УГЛОВЫЕ |  | ПОД ЗАКАЗ | ||||||
8450СШР32У10ЭШ4 РОЗЕТКИПроизводитель: Элекон |  | ПОД ЗАКАЗ | 3350 ₽ | |||||

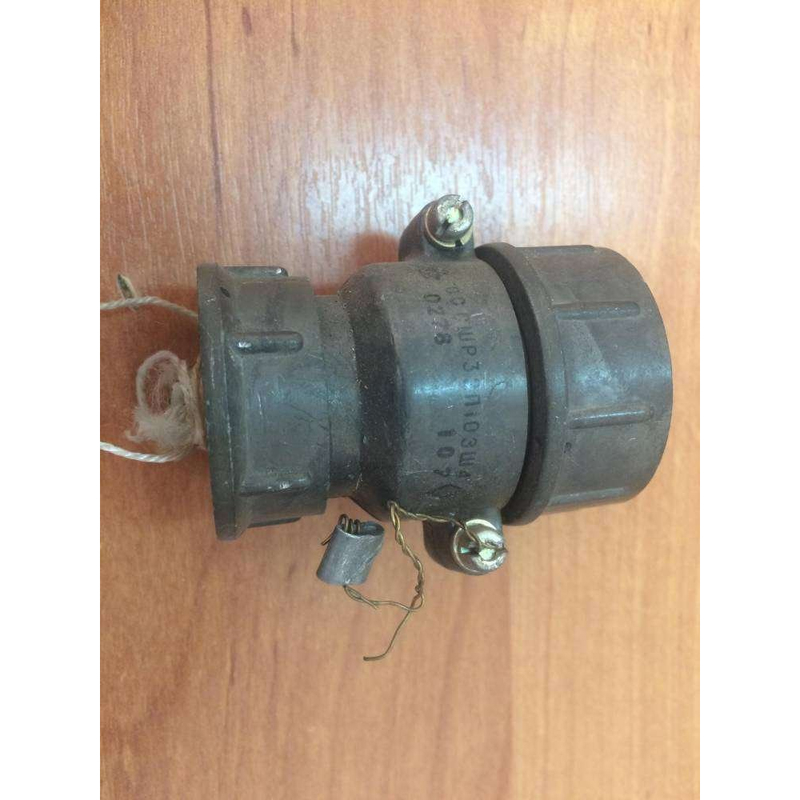

8451СШР32У10ЭШ4-КПроизводитель: Элекон |  | ПОД ЗАКАЗ | 950 ₽ | |||||
8452СШР32У10ЭШ4-К РОЗЕТКИПроизводитель: Элекон |  | ПОД ЗАКАЗ | 650 ₽ | |||||

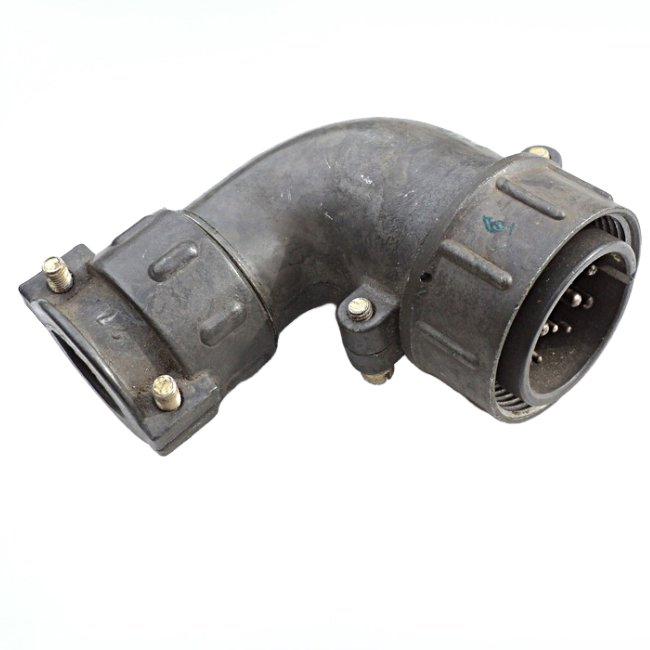

8453СШР32У12ЭГ1 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 5150 ₽ | ||||
8454СШР32У12ЭШ1 РОЗЕТКИ |  | ПОД ЗАКАЗ | 5150 ₽ | |||||

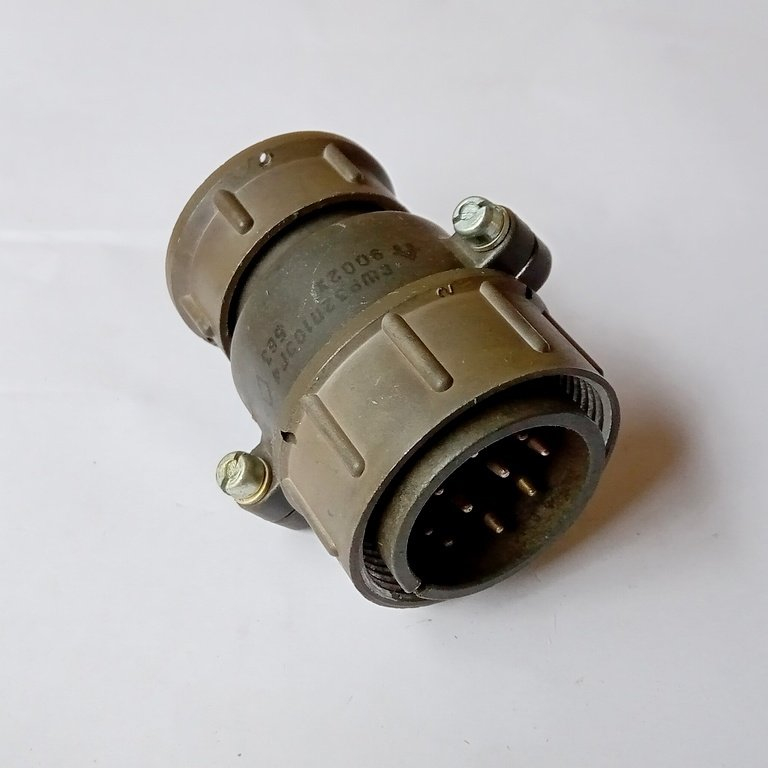

8455СШР32У1ЭГ |  | ПОД ЗАКАЗ | 2300 ₽ | |||||
41070СШР32 кабельный корпус |  | > 79 шт. | 130 ₽ | |||||

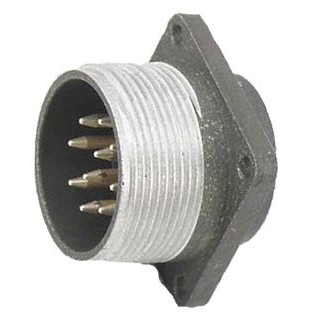

41071СШР32П10ЭШ4 ВИЛКИ | Год: 75-84, «5» |  | > 20 шт. | 650 ₽ |
Соединители СШР32 — это специальные штепсельные разъёмы цилиндрического типа для ручного соединения, предназначенные для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Максимальный ток на контакт | 35 А (для одиночного контакта) |
| Токовая нагрузка (для 10 контактов) | до 190 А |
| Сопротивление контактов | не более 0,001 Ом (1 мОм) |
| Сопротивление изоляции | не менее 5000 МОм |
| Диаметр контактов | 2,5 мм |
| Материал контактов | серебро |
| Количество сочленений | 500 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15–20 лет |
| Температурный диапазон | от −60°С до +60°С (с перегревом контактов до +110°С) |
Конструкция
Изолятор — из карболита
Корпус — металлический
Типы исполнений :
Блочное — крепится на корпус или щиток (приборный)
Кабельное — для подключения к кабелю
Вилка («папа») — обозначается буквой Ш (штырь)
Розетка («мама») — обозначается буквой Г (гнездо)
Соединение — резьбовое , с одношпоночной поляризацией корпусов
Обозначение (на примере СШР32П10ЭШ4)
СШР — тип соединителя
32 — условный размер корпуса (диаметр 32 мм)
П — приборный, без патрубка
10 — количество контактов (от 2 до 50 у серии СШР)
Э — гайка патрубка для экранированного кабеля
Ш — вилка (или Г — розетка)
