| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

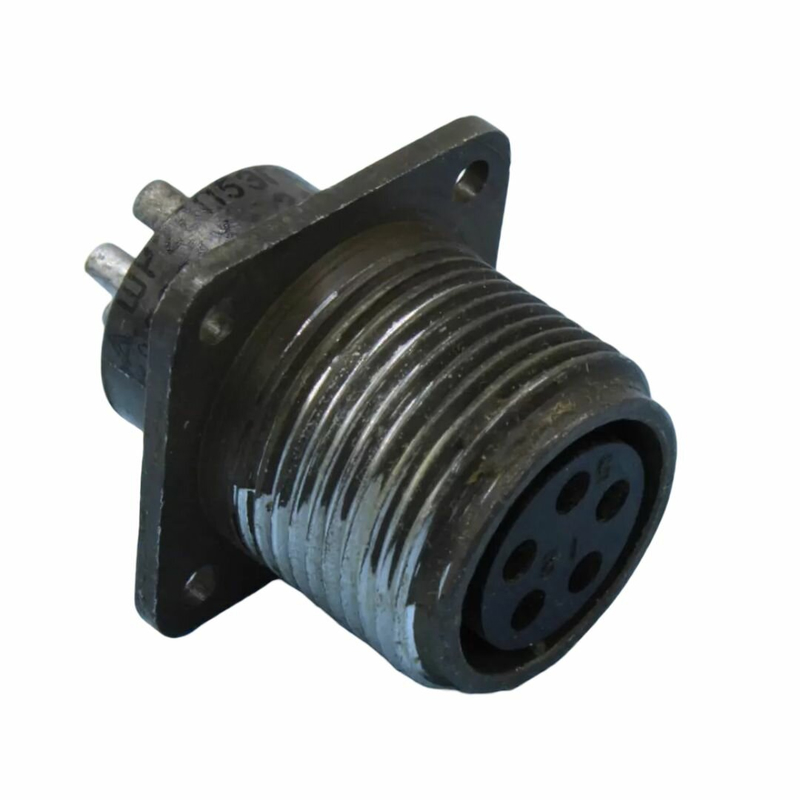

9260ШР20П5ЭГ10 РОЗЕТКИ | Год: 2016, «5» |  | ПОД ЗАКАЗ | |||||
9261ШР20П5Э РОЗЕТКИ (SZC) | Год: 2010, «5» |  | ПОД ЗАКАЗ | |||||
9262ШР20П5ЭН-М РОЗЕТКИ БЛОЧНЫЕ | Год: 2010, «5» |  | ПОД ЗАКАЗ | 250 ₽ | ||||
51178ШР20П5ЭГ7 (КШ) |  | > 23 шт. | 1600 ₽ | |||||
51179ШР20П5ЭГ7 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 84 шт. | 1600 ₽ | ||||
9265ШР20П5ЭГ7 ВИЛКИ | Год: 2016, «5» |  | ПОД ЗАКАЗ | |||||
9266ШР20П5ЭГ7 ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
51181ШР20П5ЭГ7 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 85 шт. | 1300 ₽ | ||||
51180ШР20П5ЭГ7 РОЗЕТКИ | Год: 2024 |  | > 85 шт. | 1700 ₽ | ||||
9269ШР20П5ЭГ7 РОЗЕТКИ | Год: 2016, «5» |  | ПОД ЗАКАЗ | |||||
9270ШР20П5ЭШ10 (БШ) | «5» |  | ПОД ЗАКАЗ | |||||
51184ШР20П5ЭШ10 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 86 шт. | 1300 ₽ | ||||
51183ШР20П5ЭШ10 ВИЛКИ | Год: 2024 |  | > 86 шт. | 1700 ₽ | ||||
9273ШР20П5ЭШ10 ВИЛКИ | Год: 2016, «5» |  | ПОД ЗАКАЗ | |||||
9274ШР20П5ЭШ10 ВИЛКИ (SZC) | «5» |  | ПОД ЗАКАЗ | |||||
9275ШР20П5ЭШ10 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
51185ШР20П5ЭШ10 РОЗЕТКИПроизводитель: Каскад |  | > 93 шт. | 1600 ₽ | |||||
9277ШР20П5ЭШ7 (КГ) |  | ПОД ЗАКАЗ | ||||||
51188ШР20П5ЭШ7 ВИЛКИПроизводитель: Каскад | Год: 2024 |  | > 94 шт. | 1300 ₽ | ||||
9279ШР20П5ЭШ7 ВИЛКИ | Год: 2016, «5» |  | ПОД ЗАКАЗ | |||||
9280ШР20П5ЭШ7 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1250 ₽ | ||||
51189ШР20П5ЭШ7 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 95 шт. | 1600 ₽ | ||||
9282ШР20П5ЭШ7 РОЗЕТКИ | Год: 2016, «5» |  | ПОД ЗАКАЗ | |||||
9283ШР20П8НШ2-К | «5» |  | ПОД ЗАКАЗ | 6100 ₽ | ||||
51190ШР20ПК2НГ6 РОЗЕТКИПроизводитель: Каскад | Год: 2024 |  | > 82 шт. | 2250 ₽ |
Соединители ШР20 — это низкочастотные цилиндрические штепсельные разъемы общего назначения, применяемые в радиоэлектронной и радиотехнической аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) для постоянного и переменного тока |
| Частота переменного тока | до 3 МГц |
| Диаметр корпуса | 20 мм |
| Количество контактов | от 2 до 5 (в зависимости от типоразмера) |
| Диаметр контактов | от 1,5 мм до 2,5 мм |
| Покрытие контактов | серебро или никель |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Минимальная наработка | 1000 часов (при 500 сочленениях-расчленениях) |
Конструкция
Изолятор : карболитовое основание
Корпус : металлический или пластмассовый
Исполнение корпуса : блочное (крепление на корпус/щиток) и кабельное
Части разъема : вилка (штырь, обозначается «Ш») и розетка (гнездо, обозначается «Г»)
Назначение и применение
Соединители ШР20 предназначены для работы в электрических цепях постоянного и переменного тока при внутреннем и наружном монтаже. При наружном монтаже требуют защиты потребителем от пыли и воды. Климатическое исполнение — УХЛ.
Разъемы состоят из двух частей — вилки и розетки, которые могут быть блочными или кабельными. Кабельные исполнения могут иметь прямой или угловой патрубок, в том числе для экранированного кабеля.
