| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
8795СШРП31ЭШ3 | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||

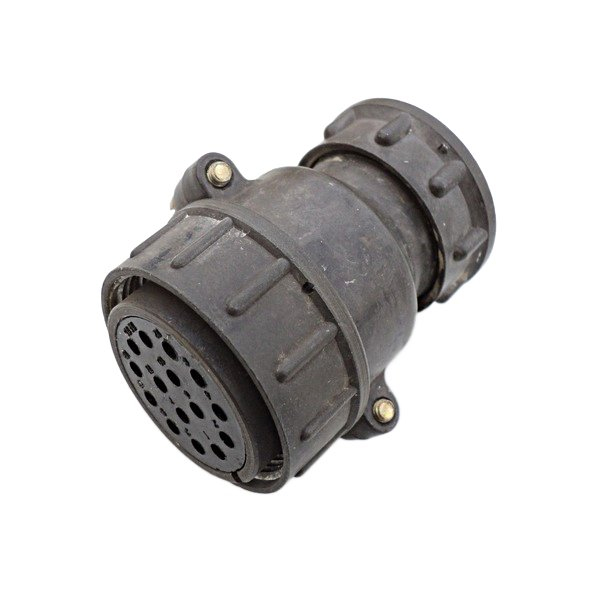

8796СШРПЗ0ЭШ1В | «5» |  | ПОД ЗАКАЗ | 600 ₽ | ||||

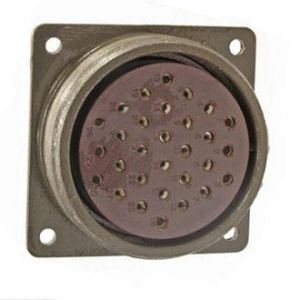

8797СШРПК30ЭГ1 | «5» |  | ПОД ЗАКАЗ | 2700 ₽ | ||||
8798СШРУ30НШ1 | «5» |  | ПОД ЗАКАЗ | 3350 ₽ | ||||
8799СШРУ30ЭГ1Производитель: Коннектор | «5» |  | ПОД ЗАКАЗ | 1150 ₽ | ||||
8800СШРУ30ЭГ1Производитель: Элекон | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
8801СШРУ30ЭГ1 | «5» |  | ПОД ЗАКАЗ | 1150 ₽ | ||||
8802СШРУ30ЭГ1 ВИЛКИ | | ПОД ЗАКАЗ | 9500 ₽ | |||||
8803СШРУ30ЭГ1 ВИЛКИ | «5» | | ПОД ЗАКАЗ | 1300 ₽ | ||||

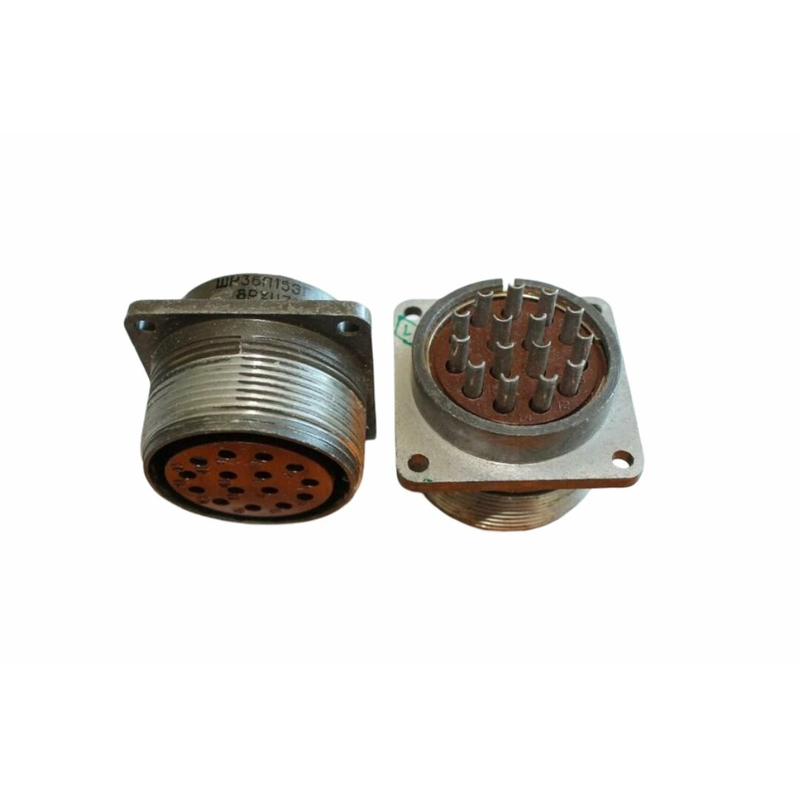

8804СШРУ30ЭГ1Н | «5» |  | ПОД ЗАКАЗ | 1500 ₽ | ||||
8805СШРУ30ЭШ1 | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||

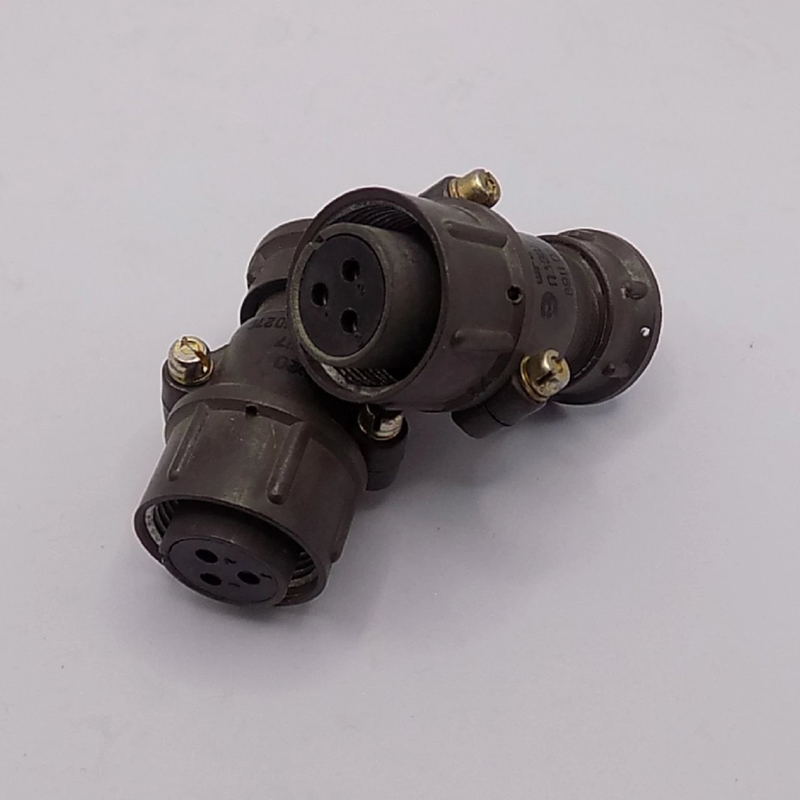

8806СШРУ30ЭШ1 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | 9500 ₽ | ||||
41058СШР контакты ВИЛКИ |  | > 222 шт. | 20 ₽ | |||||

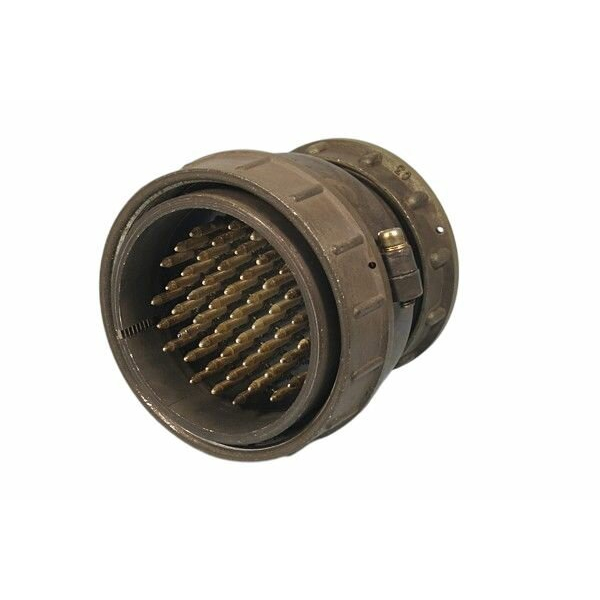

41059СШР контакты РОЗЕТКИ |  | > 1530 шт. | 520 ₽ |
Соединители СШР — это цилиндрические разъёмные соединители общего назначения, предназначенные для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре.
Основное назначение
Работа в цепях постоянного и переменного тока частотой до 3 МГц
Максимальное рабочее напряжение (амплитудное): до 850 В
Применяются для объёмного монтажа с экранированным кабелем
Конструкция
Состоят из двух частей: вилки и розетки
Бывают двух типов:
СШР — негерметичные (приборные и кабельные)
СШРГ — герметичные (только блочные/приборные)
Тип соединения: резьбовое
Метод монтажа: пайка
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр контактов | 2,5 мм |
| Покрытие контактов | серебро, никель |
| Сопротивление изоляции | ≥5000 МΩ (в нормальных условиях) |
| Рабочая температура | −60…+120°C (с учётом перегрева контактов) |
| Температура среды | −60…+85°C |
| Герметичность (СШРГ) | Утечка ≤2 л/ч при перепаде давления 9,8×10⁴ Па |
| Вибрация | 1–5000 Гц, ускорение до 300 м/с² (30g) |
Типоразмеры и обозначение
Стандартные условные размеры: 20, 28, 32, 36, 48, 55, 60
Пример обозначения:
СШР 36 П 15 Э Ш 5 Н , где:
СШР — тип соединителя
36 — условный размер
П — конструктивное исполнение (приборный, без патрубка)
15 — количество контактов
Э — вид гайки патрубка
Ш — тип контакта (штыревой)
5 — номер модификации
Н — климатическое исполнение
Стандарты
ОСТ В 110121-91
ГЕ0.364.108ТУ
бР0.364.040ТУ
Соединители СШР широко используются в промышленной радиоэлектронике благодаря надёжности, хорошей экранировке и возможности работы в широком диапазоне температур.
