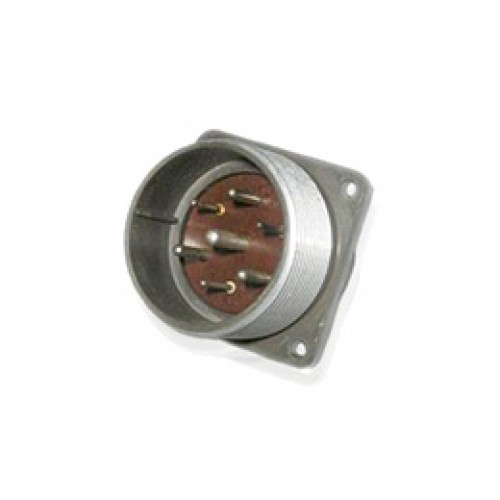

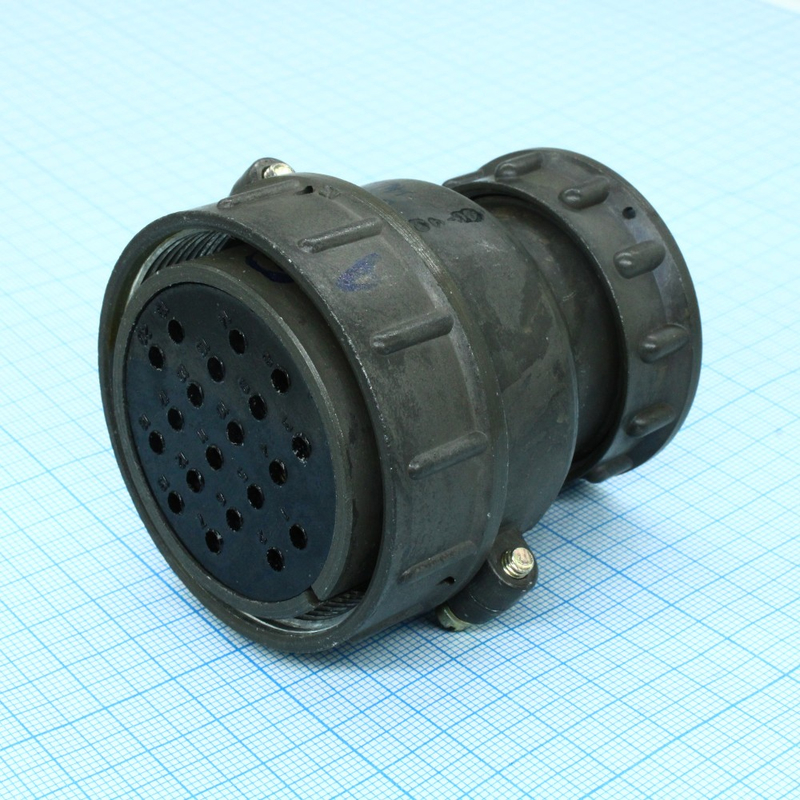

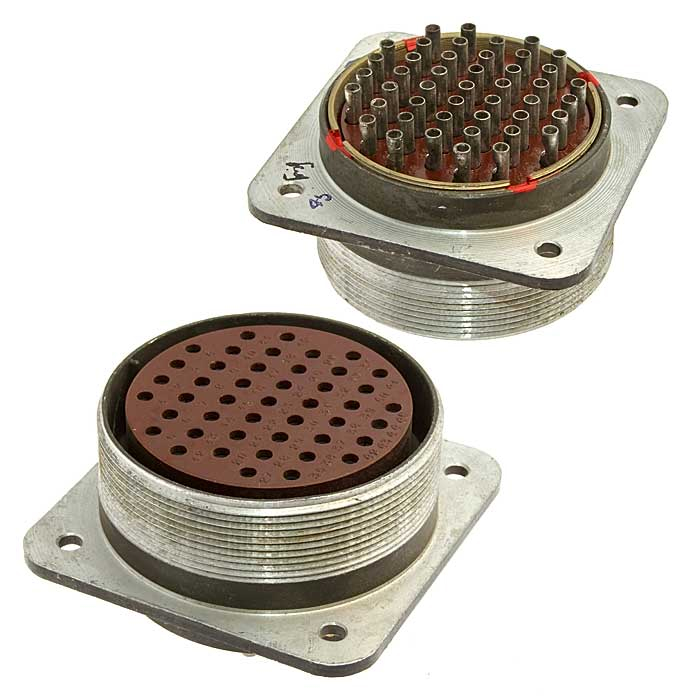

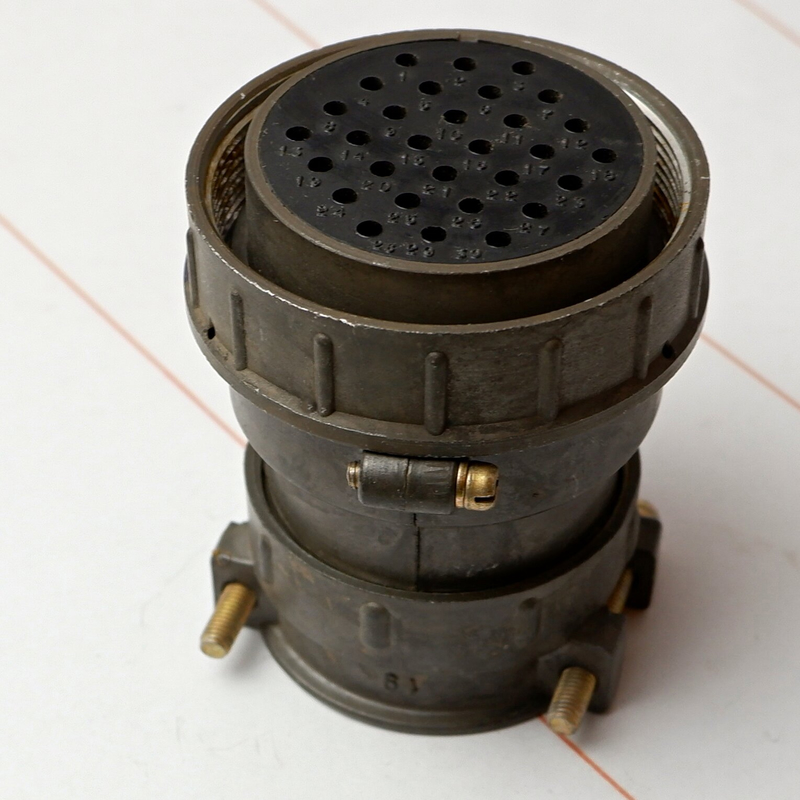

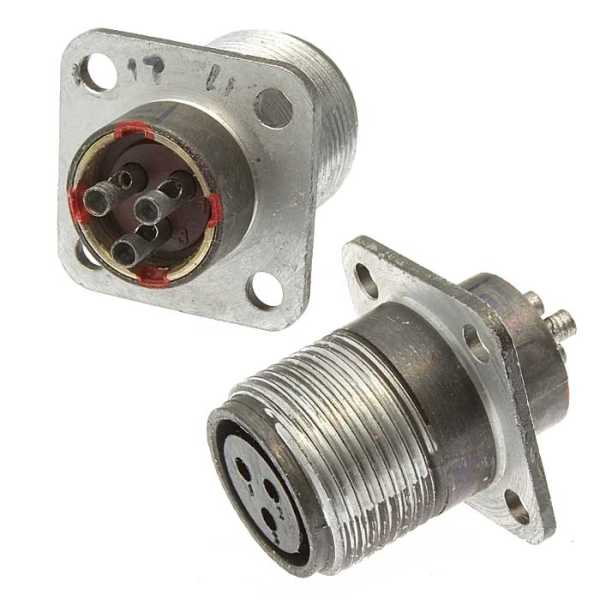

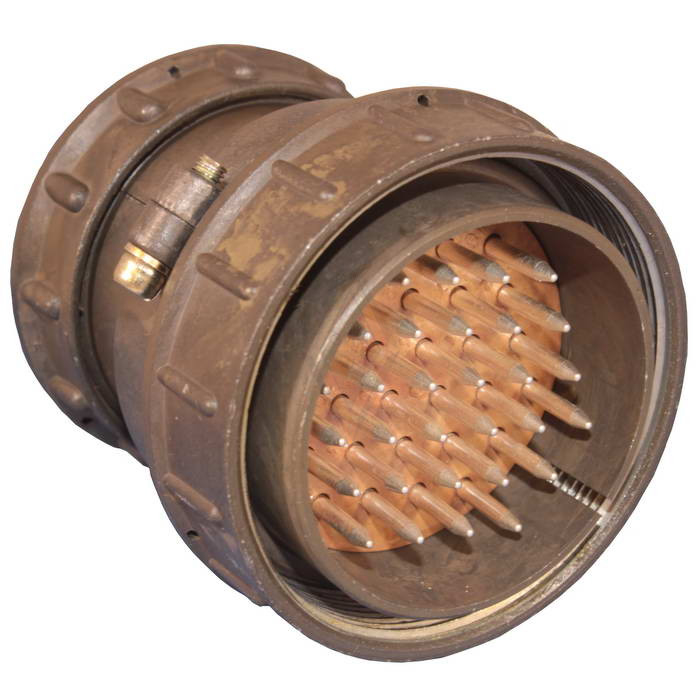

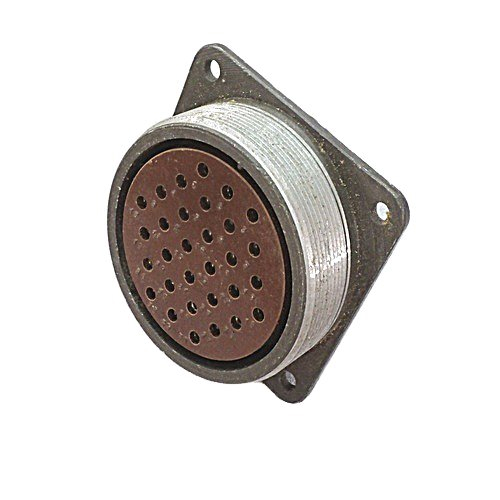

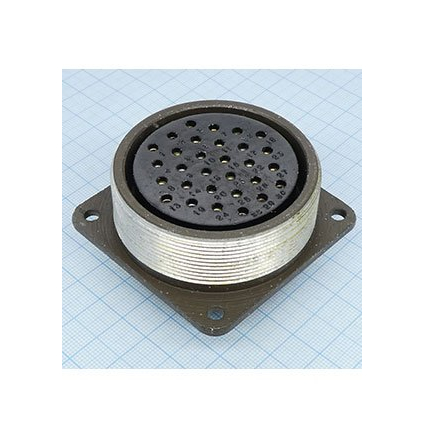

Соединители СШР — это цилиндрические разъёмные соединители общего назначения, предназначенные для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основное назначение

• Работа в цепях постоянного и переменного тока частотой до 3 МГц

• Максимальное рабочее напряжение (амплитудное): до 850 В

• Применяются для объёмного монтажа с экранированным кабелем

Конструкция

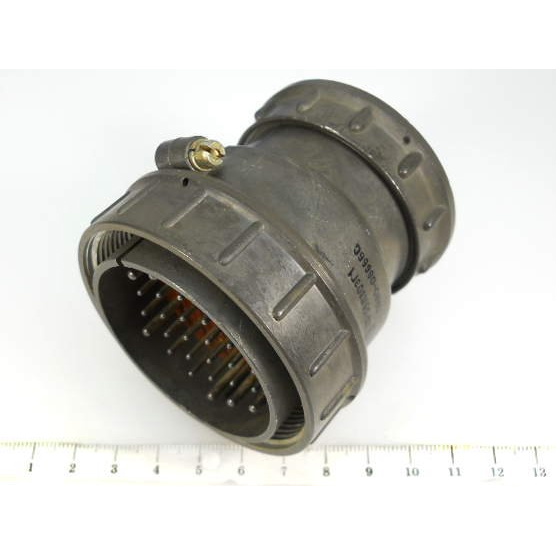

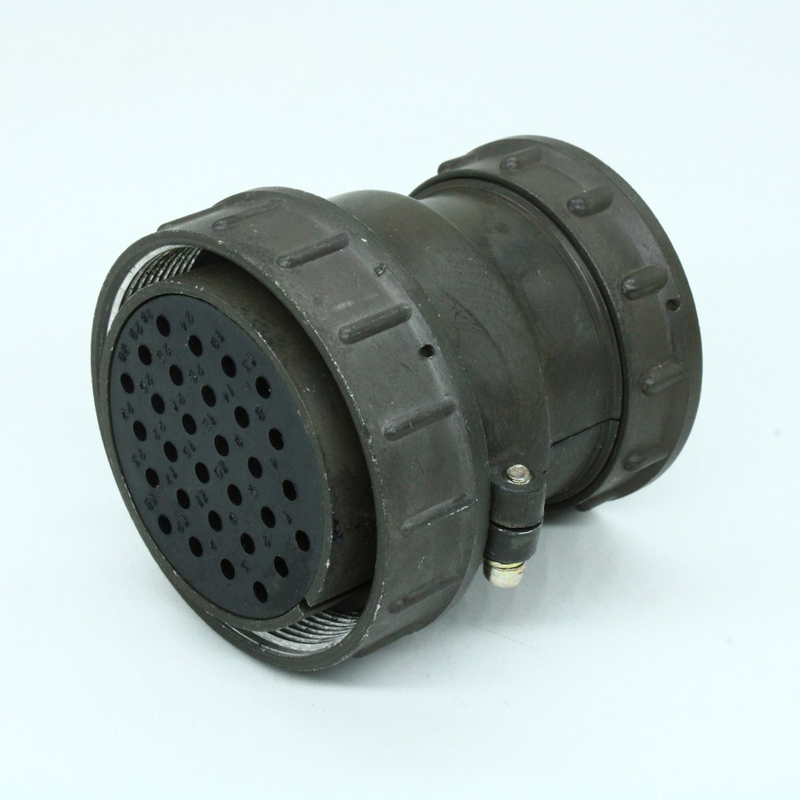

• Состоят из двух частей: вилки и розетки

• Бывают двух типов:

  • СШР — негерметичные (приборные и кабельные)

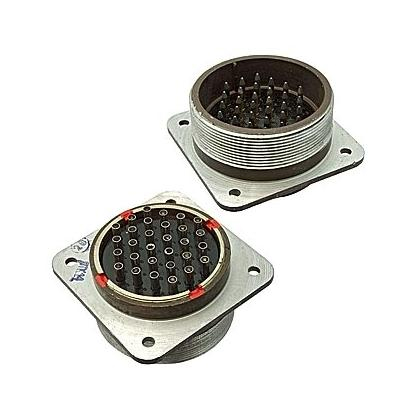

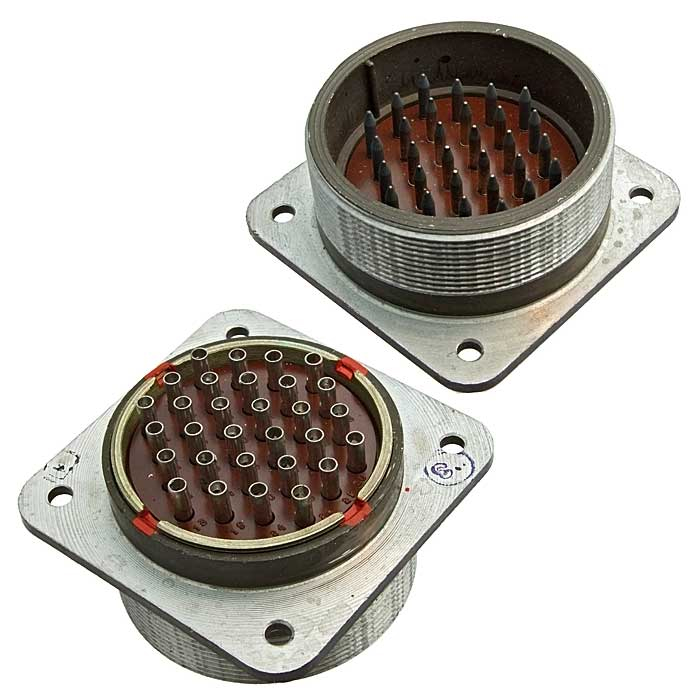

  • СШРГ — герметичные (только блочные/приборные)

• Тип соединения: резьбовое

• Метод монтажа: пайка

Технические характеристики

Типоразмеры и обозначение

Стандартные условные размеры: 20, 28, 32, 36, 48, 55, 60

Пример обозначения:
СШР 36 П 15 Э Ш 5 Н , где:

• СШР — тип соединителя

• 36 — условный размер

• П — конструктивное исполнение (приборный, без патрубка)

• 15 — количество контактов

• Э — вид гайки патрубка

• Ш — тип контакта (штыревой)

• 5 — номер модификации

• Н — климатическое исполнение

Стандарты

• ОСТ В 110121-91

• ГЕ0.364.108ТУ

• бР0.364.040ТУ

Соединители СШР широко используются в промышленной радиоэлектронике благодаря надёжности, хорошей экранировке и возможности работы в широком диапазоне температур.
