| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

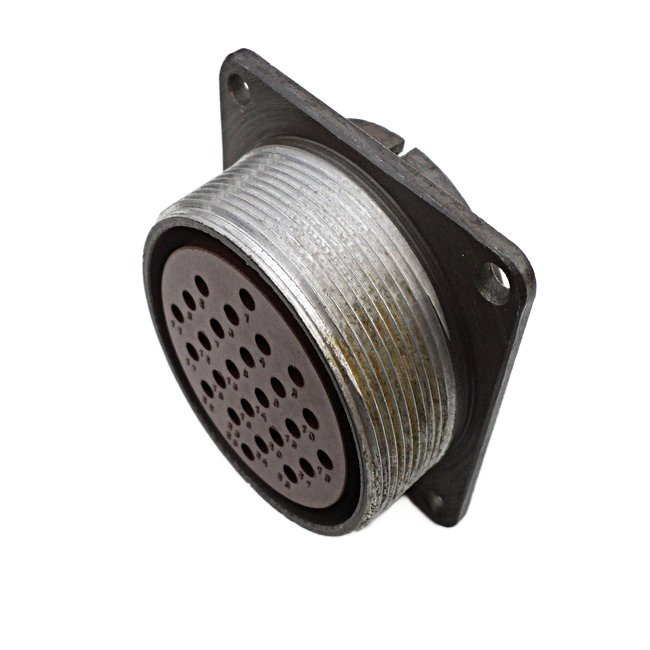

80308ШРГ48ПК26ЭШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 91, «5» |  | > 15 шт. | |||||

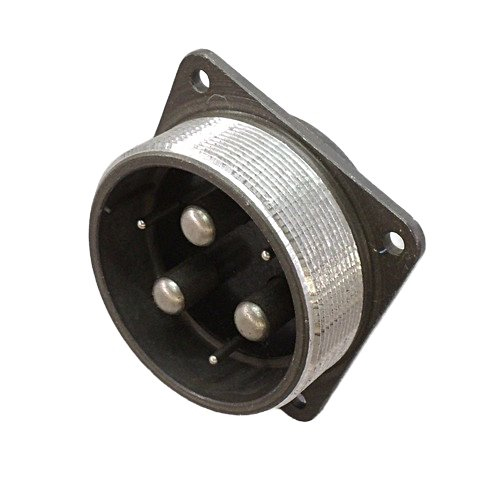

80309ШРГ48ПК20НШ1 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 76, «5» |  | > 24 шт. | |||||

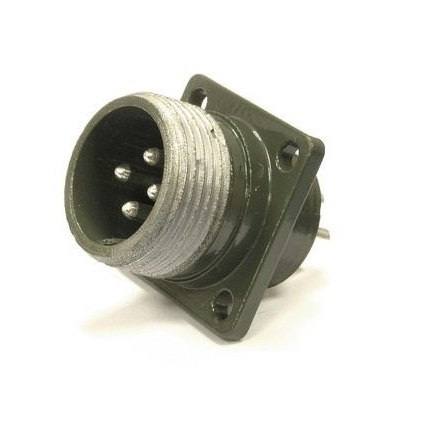

80310ШРГ48ПК20НШ1 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 78, «5» |  | > 36 шт. | |||||

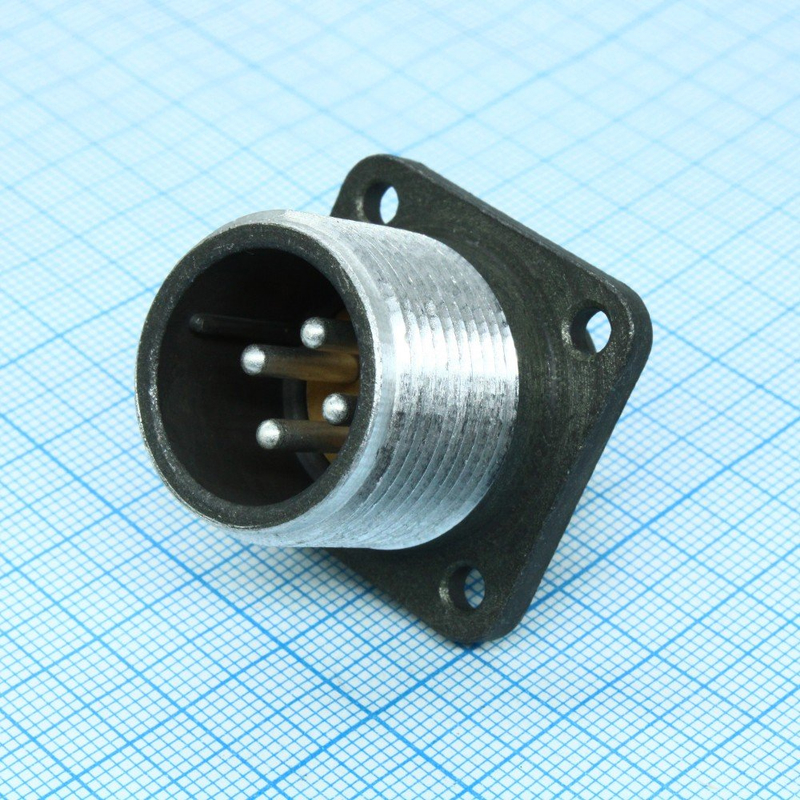

80311ШРГ48ПК20НШ1 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 75, «1» |  | > 35 шт. | |||||
80312ШРГ48П7ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 91, «5» |  | > 12 шт. | |||||
80313ШРГ48П2ЭШ9 ВИЛКИ БЛОЧНЫЕ | Год: 2012, «5» |  | > 9 шт. | |||||
80314ШРГ48П2ЭШ9 ВИЛКИ БЛОЧНЫЕ | Год: 2014, «5» |  | > 12 шт. | |||||
80315ШРГ48П2ЭШ9 ВИЛКИ БЛОЧНЫЕ | Год: 79-83, «5» |  | > 10 шт. | |||||
80316ШРГ48П26ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 87, «5» |  | > 28 шт. | |||||
80317ШРГ48П26ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 89, «5» |  | > 45 шт. | |||||
80318ШРГ48П26ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 91, «5» |  | > 20 шт. | |||||
80319ШРГ48П26ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 92, «5» |  | > 15 шт. | |||||
80320ШРГ48П20ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 69, «1» |  | > 25 шт. | |||||
80321ШРГ40ПК16НШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 83, «5» |  | > 43 шт. | |||||
80322ШРГ40ПК16НШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 84, «5» |  | > 231 шт. | |||||
80323ШРГ40ПК16НШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 86, «5» |  | > 68 шт. | |||||
80324ШРГ40ПК16НШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 89, «5» |  | > 127 шт. | |||||
80325ШРГ40ПК15ЭШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 89-90, «5» |  | > 9 шт. | |||||
80326ШРГ40ПК15ЭШ2 ВИЛКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 91, «5» |  | > 23 шт. | |||||

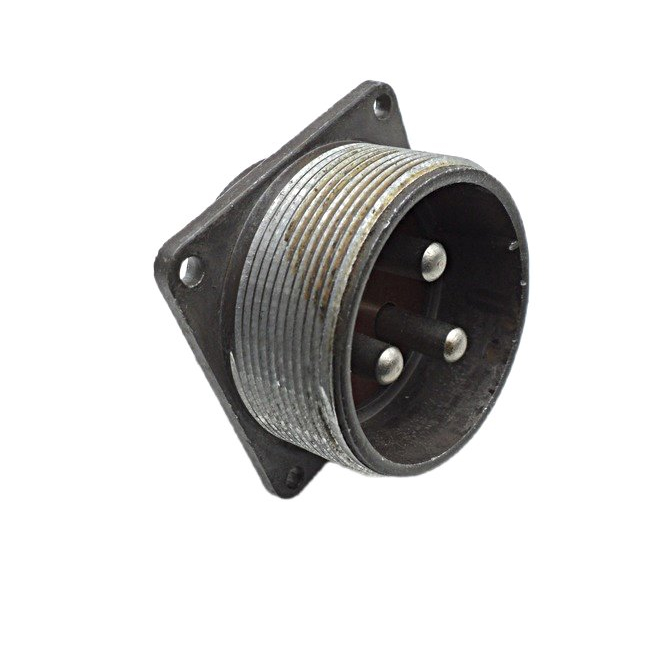

80327ШРГ40П3ЭШ9 ВИЛКИ БЛОЧНЫЕ | Год: 90-92, «5» |  | > 223 шт. | |||||

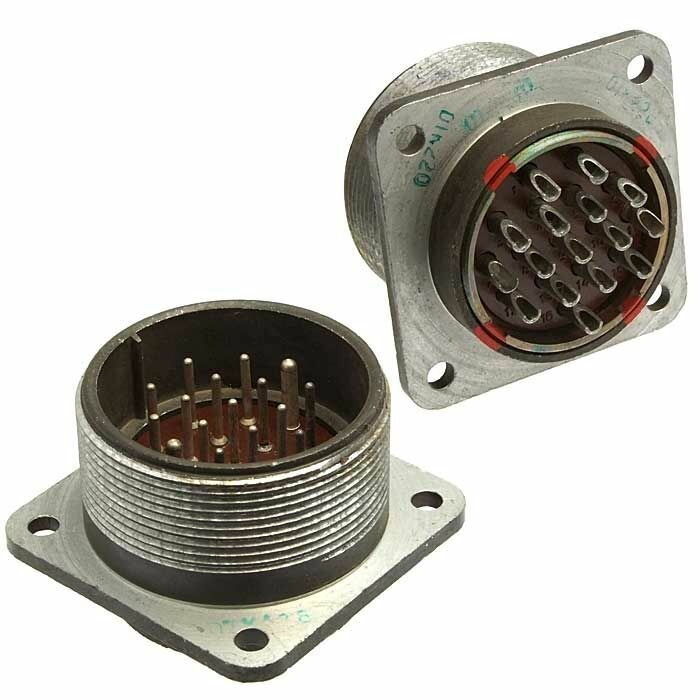

80328ШРГ40П16ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 91, «5» |  | > 333 шт. | |||||
80329ШРГ40П16ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 92, «5» |  | > 443 шт. | |||||
80330ШРГ40П15ЭШ4 ВИЛКИ БЛОЧНЫЕ | Год: 91, «1» |  | > 19 шт. | |||||

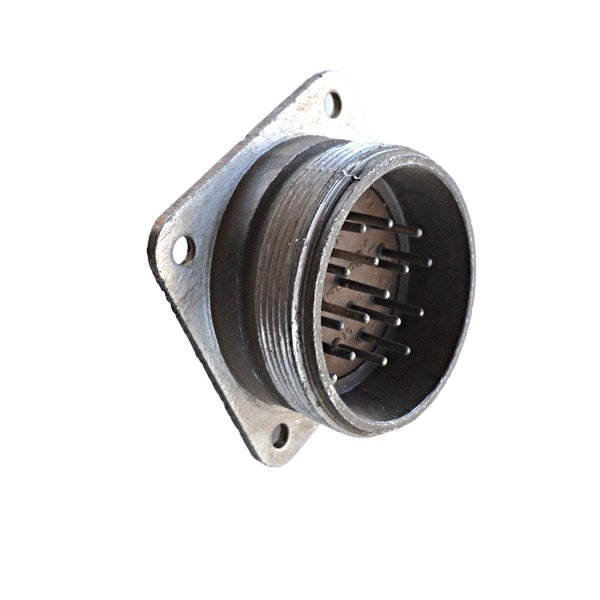

80331ШРГ40П15ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 90, «5» |  | > 14 шт. | |||||
80332ШРГ40П15ЭШ2 ВИЛКИ БЛОЧНЫЕ | Год: 92, «5» |  | > 24 шт. |
Соединители ШРГ4 — это цилиндрические низкочастотные соединители общего назначения, предназначенные для применения в радиоэлектронной и радиотехнической аппаратуре. Обозначение расшифровывается так: ШРГ — цилиндрический соединитель, 4 — количество контактов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное рабочее напряжение (постоянный ток) | от 800 В до 850 В |
| Рабочий ток на контакт | от 7 А до 200 А |
| Сопротивление контакта | зависит от диаметра: 1,5 мм — ≤2,5 мОм; 2,5 мм — ≤1 мОм; 3,5 мм — ≤0,75 мОм; 5,5 мм — ≤0,3 мОм; 9 мм — ≤0,15 мОм |
| Сопротивление изоляции | не менее 5000 МОм (нормальные условия) |
| Число сочленений | 500 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | не менее 15 лет |
| Покрытие контактов | серебро |
| Метод монтажа | пайка |
| Сочленение контактов | резьбовое |
Условия эксплуатации
Температура воздуха : от −60 °С до +60 °С
Температура с учётом перегрева контактов : от −60 °С до +110 °С
Климатическое исполнение : УХЛ (умеренный и холодный климат)
Вибрация : 1–5000 Гц, ускорение до 300 м/с²
Ударные нагрузки : одиночные — 5000 м/с², многократные — 350 м/с²
Герметичность : при перепаде давления до 98 кПа, утечка воздуха не более 2 л/ч
Назначение и применение
ШРГ4 используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Они предназначены для объёмного монтажа и сочленяются с соответствующими кабельными частями соединителей СШР и ШР.
Пример полного обозначения: ШРГ20ПК4ЭШ8 , где:
20 — типоразмер,
ПК — приборный разъём с прямым патрубком,
4 — число контактов,
Э — гайка патрубка для экранированного кабеля,
Ш — приборная вилка,
8 — номер сочетания контактов.
