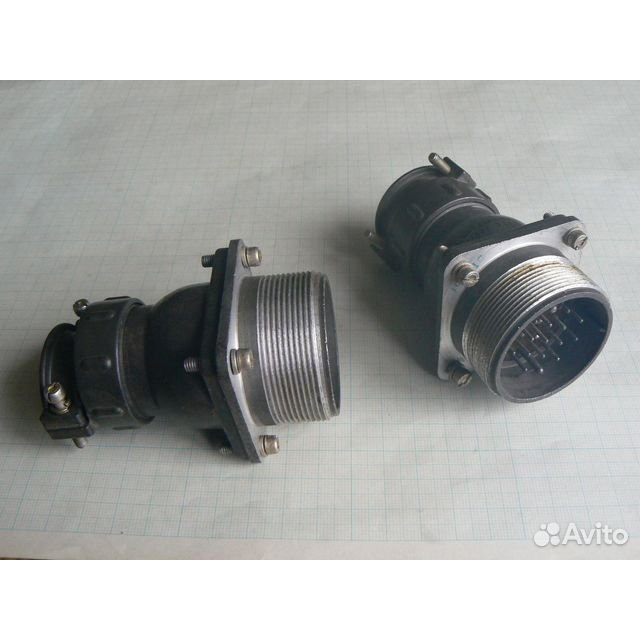

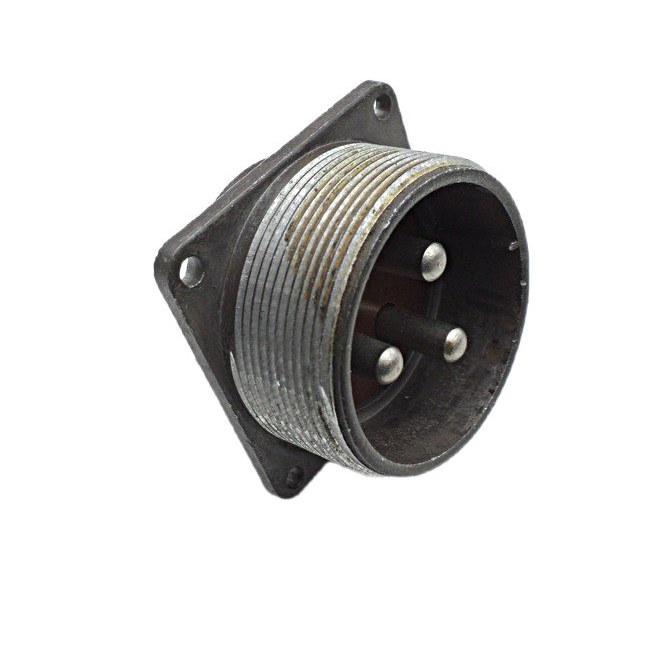

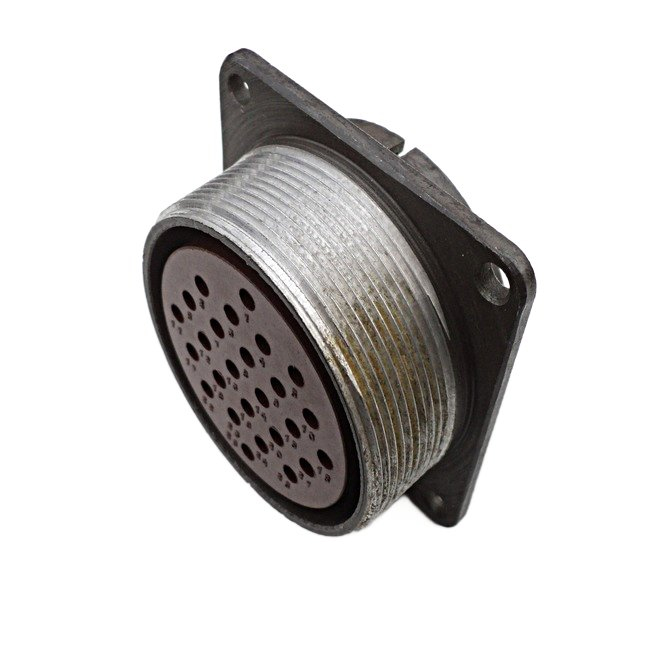

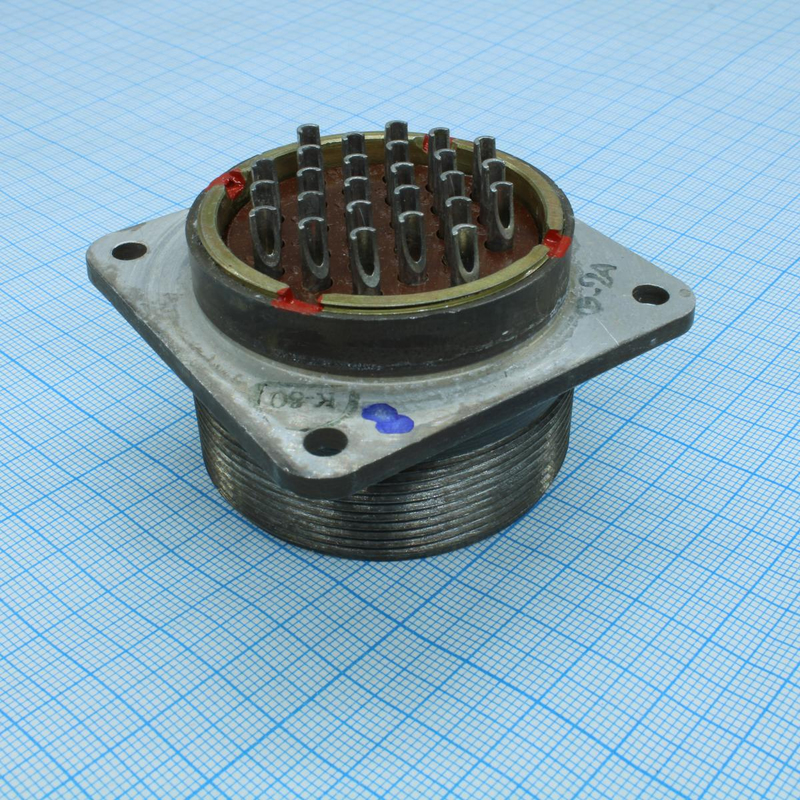

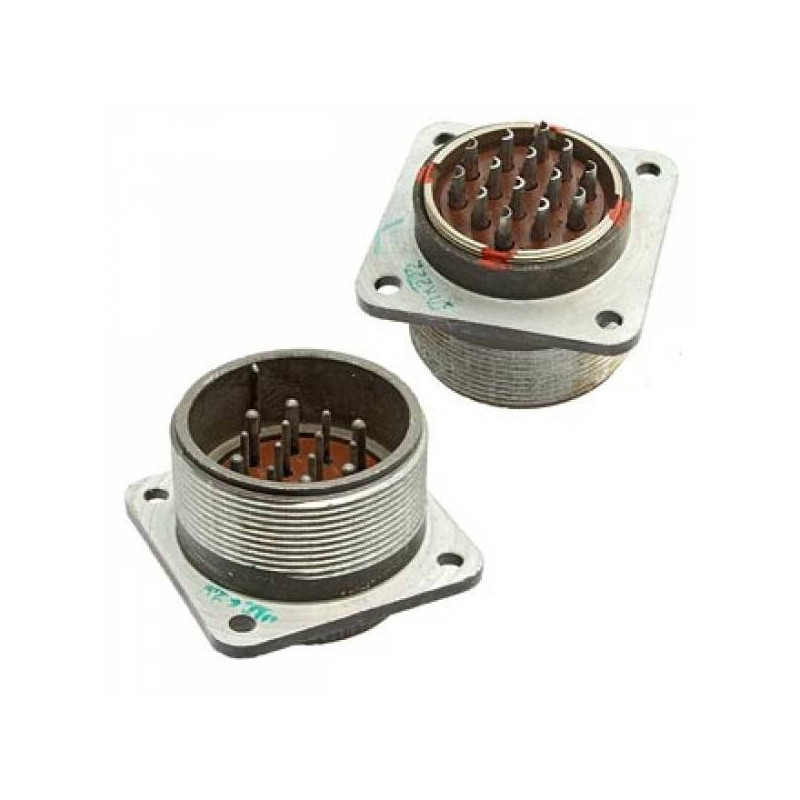

Соединители ШРГ4 — это цилиндрические низкочастотные соединители общего назначения, предназначенные для применения в радиоэлектронной и радиотехнической аппаратуре. Обозначение расшифровывается так: ШРГ — цилиндрический соединитель, 4 — количество контактов.

Основные характеристики

Условия эксплуатации

• Температура воздуха : от −60 °С до +60 °С

• Температура с учётом перегрева контактов : от −60 °С до +110 °С

• Климатическое исполнение : УХЛ (умеренный и холодный климат)

• Вибрация : 1–5000 Гц, ускорение до 300 м/с²

• Ударные нагрузки : одиночные — 5000 м/с², многократные — 350 м/с²

• Герметичность : при перепаде давления до 98 кПа, утечка воздуха не более 2 л/ч

Назначение и применение

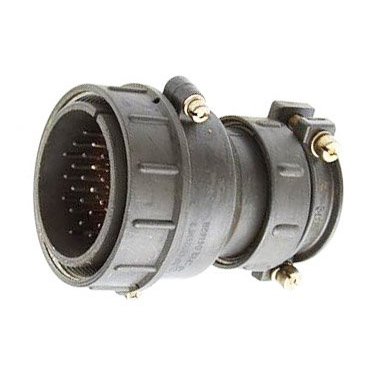

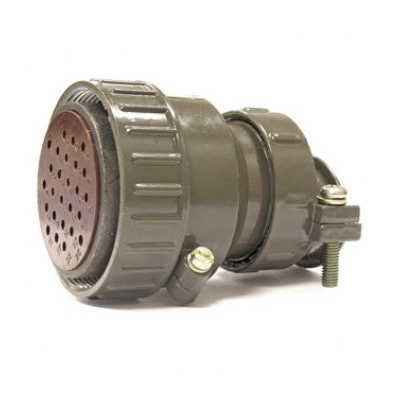

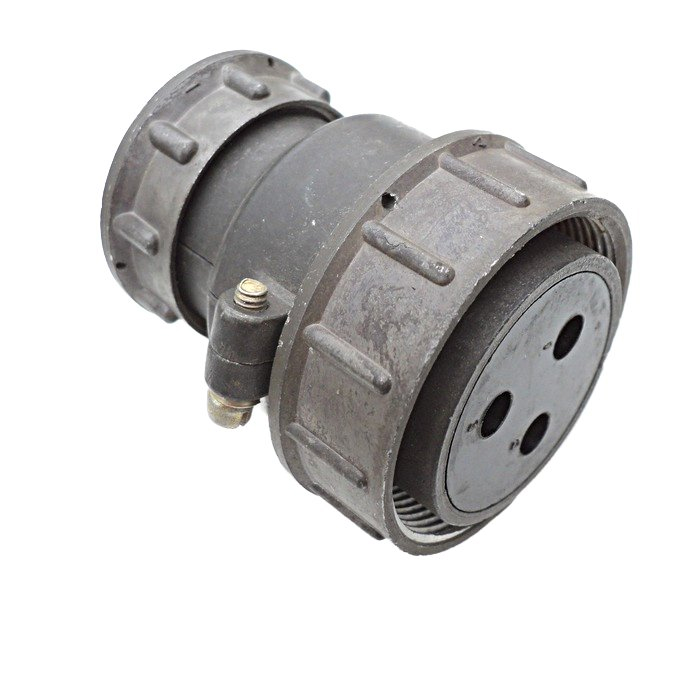

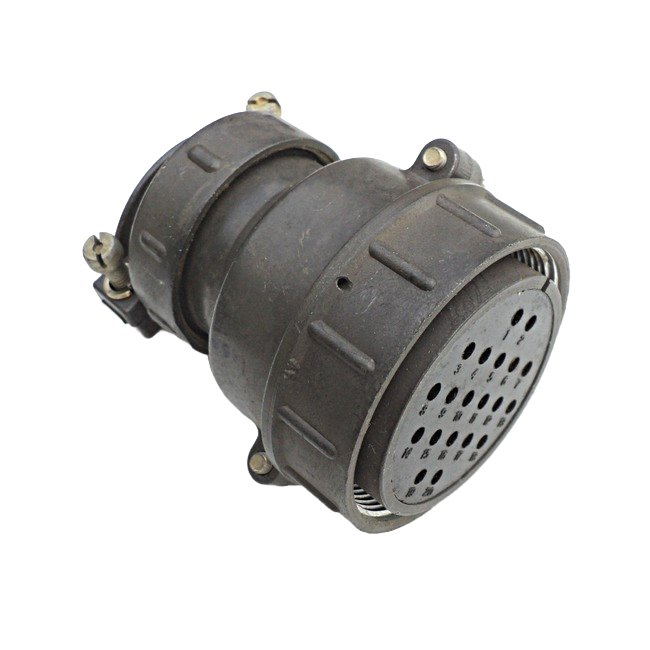

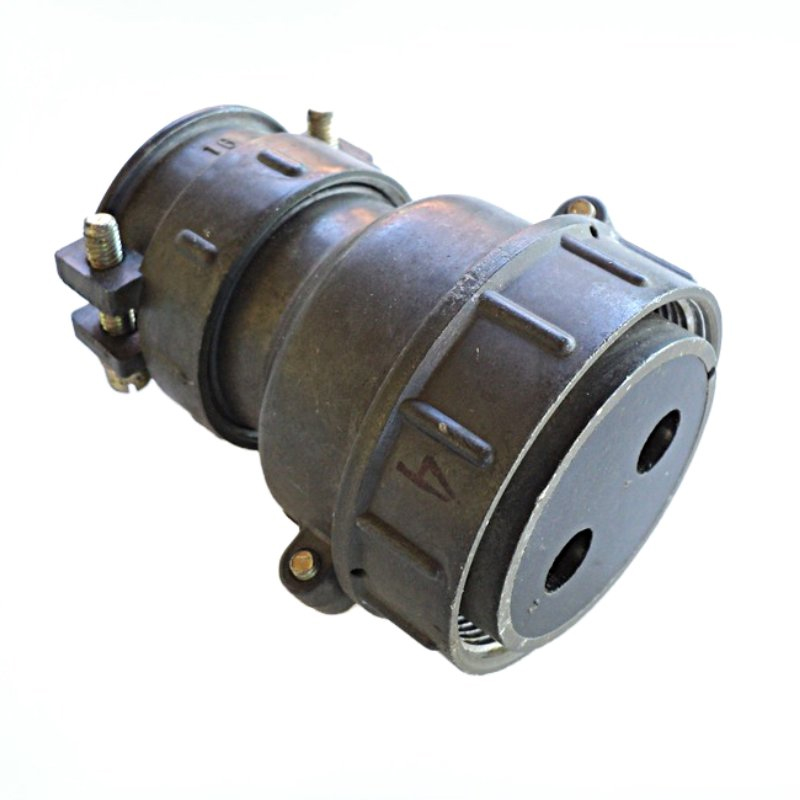

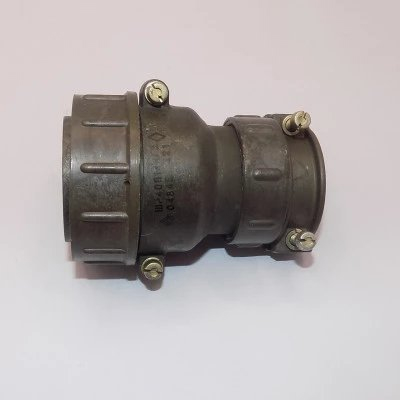

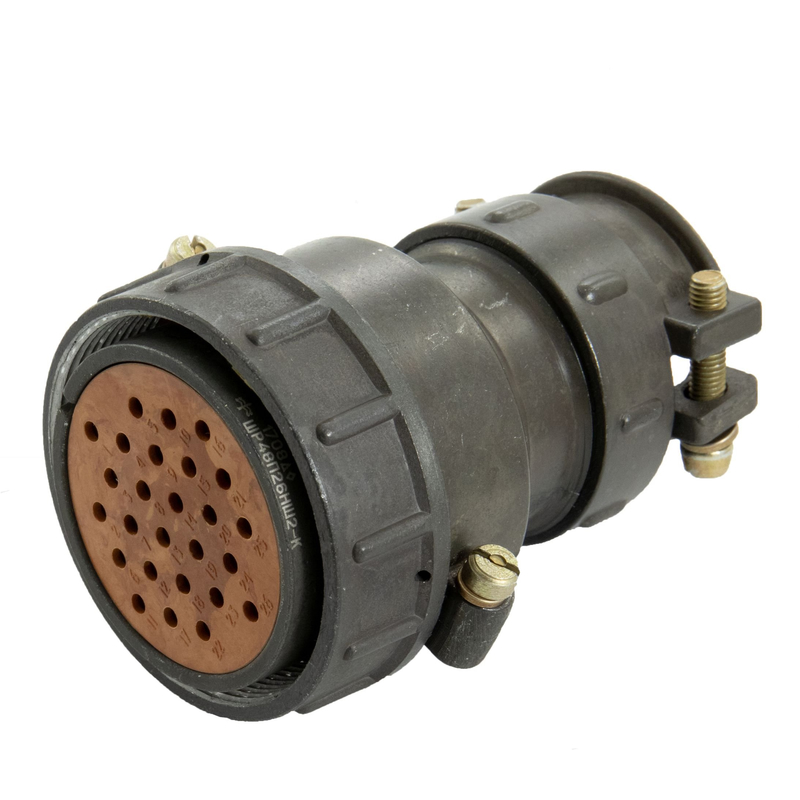

ШРГ4 используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Они предназначены для объёмного монтажа и сочленяются с соответствующими кабельными частями соединителей СШР и ШР.

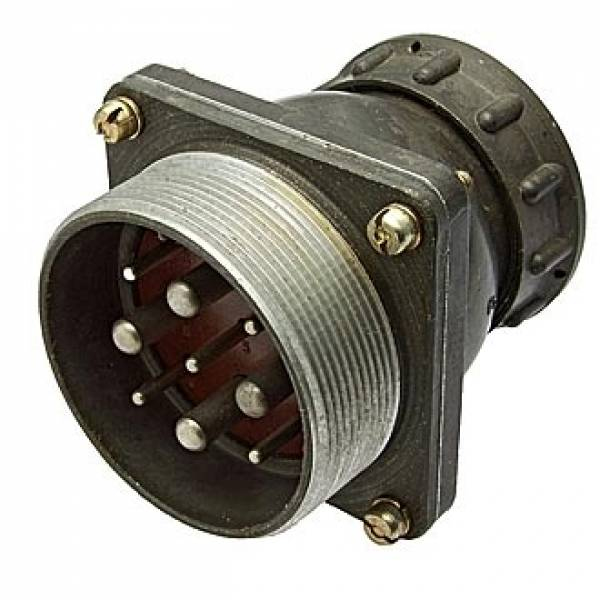

Пример полного обозначения: ШРГ20ПК4ЭШ8 , где:

• 20 — типоразмер,

• ПК — приборный разъём с прямым патрубком,

• 4 — число контактов,

• Э — гайка патрубка для экранированного кабеля,

• Ш — приборная вилка,

• 8 — номер сочетания контактов.
