| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

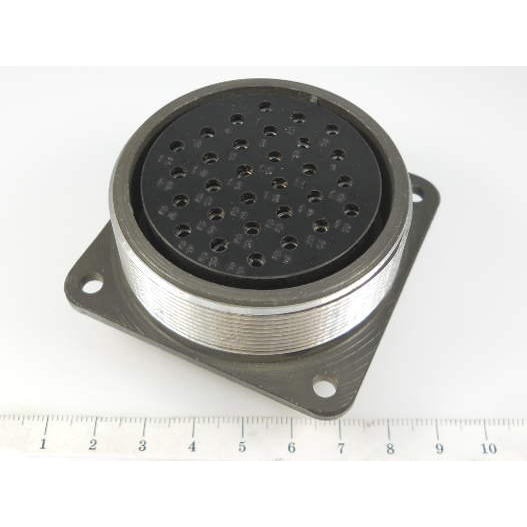

80377ШР55П30ЭГ1 РОЗЕТКИ БЛОЧНЫЕ | Год: б/г, «1» |  | > 15 шт. | |||||
80378ШР55П23ЭШ1 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 84-85 |  | > 30 шт. | |||||
80379ШР55П23ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: б/г, «1» |  | > 37 шт. | |||||

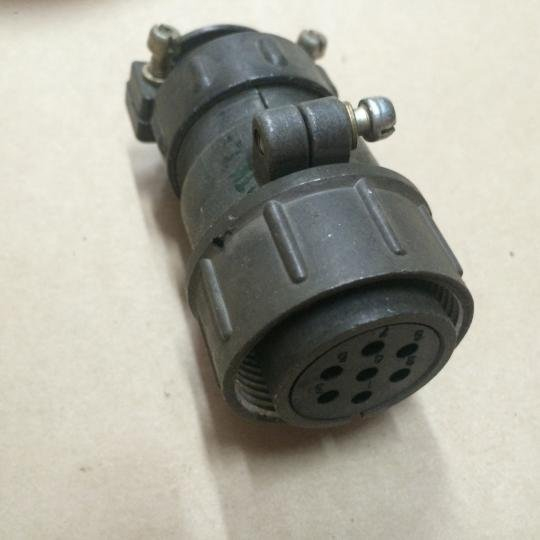

80380ШР55П23ЭГ1 РОЗЕТКИ БЛОЧНЫЕ (Н) | Год: 85 |  | > 10 шт. | |||||

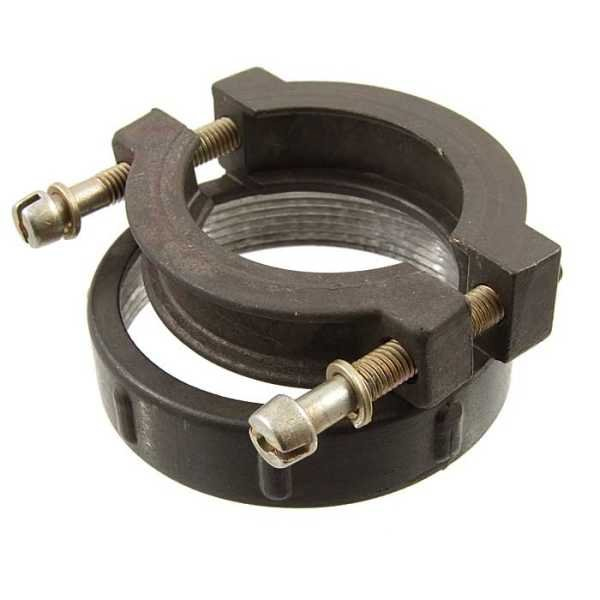

80381ШР55-ГАЙКА/НЕЭКРАН |  | > 174 шт. |
Соединители ШР55— это серия цилиндрических низкочастотных низковольтных разъёмов, предназначенных для работы в электрических цепях постоянного и переменного тока (с частотой до 3 МГц) при амплитуде напряжения до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Условный размер | 55 (проходной диаметр — 60 мм) |
| Резьбовое соединение | М60×1,5 |
| Тип | Негерметичные (для внутреннего и наружного монтажа при защите от пыли и воды) |
| Ток на соединитель | до 344 А (для 35-контактных) или до 512 А (для 31-контактных) |
| Ток на контакт | 20 А, 35 А или 40 А (в зависимости от диаметра контакта) |
Конструкция и типы
Разъём ШР55 состоит из двух частей: вилкии розетки. В серии существует несколько модификаций:
ШР55П— с прямым патрубком (для кабельных исполнений)
ШР55П…Г— вилка кабельная
ШР55П…Ш— розетка кабельная
…Э— для экранированного кабеля
…Н— для неэкранированного кабеля
Разъём может быть приборным(без патрубка) или кабельным(с патрубком)
Количество контактов
В зависимости от модификации соединители имеют разное число контактов с разными диаметрами:
35 контактов: 33 контакта Ø1,5 мм + 2 контакта Ø3,5 мм
31 контакт: 14 контактов Ø1,5 мм + 14 контактов Ø2,5 мм + 3 контакта Ø3,5 мм
23 контактаи другие варианты также существуют
Применение
Соединители ШР55 применяются для:
Volume монтажа (объёмного монтажа) резьбового сочленения нормальных габаритов
Подключения экранированных или неэкранированных кабелей и проводов
