| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
80009ШР55П31НГ3 ВИЛКИ |  | > 71 шт. | ||||||

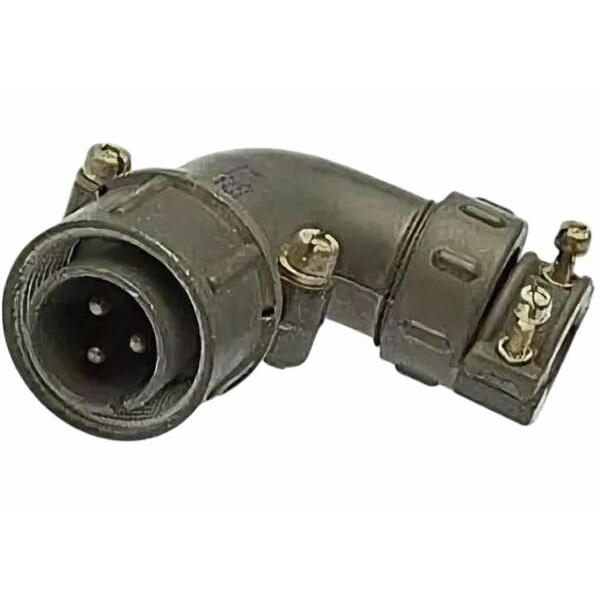

80353ШР55У31НГ3 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | Год: 91, «1» |  | > 36 шт. | |||||
80354ШР55П6ЭГ6 ВИЛКИ КАБЕЛЬНЫЕ (Н) | Год: 85-87 |  | > 16 шт. | |||||
80355ШР55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 91 |  | > 220 шт. | |||||
80356ШР55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 92 |  | > 187 шт. | |||||

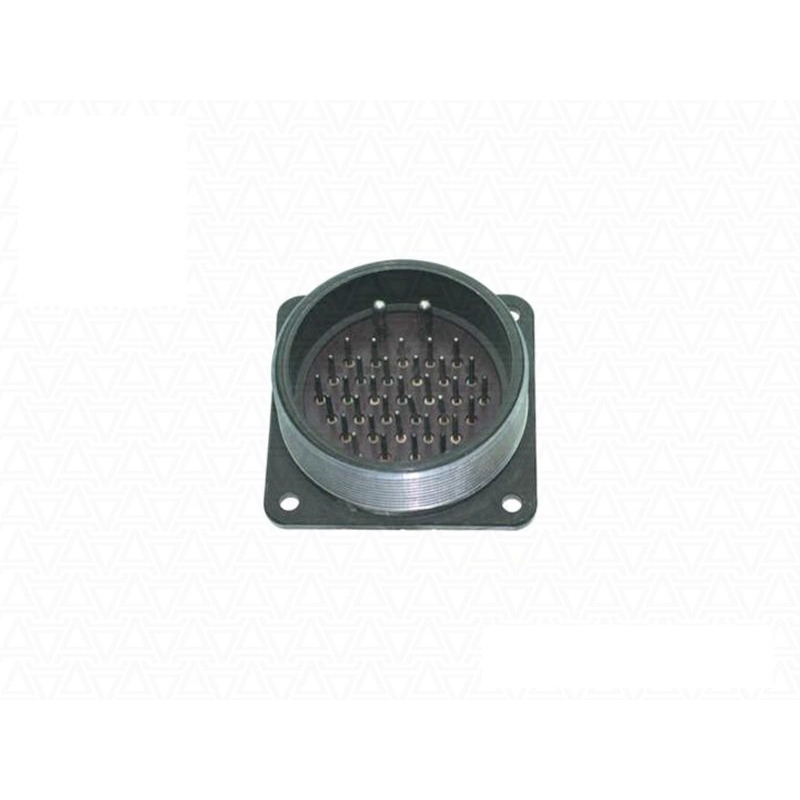

80357ШР55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: б/г, переборка |  | > 199 шт. | |||||

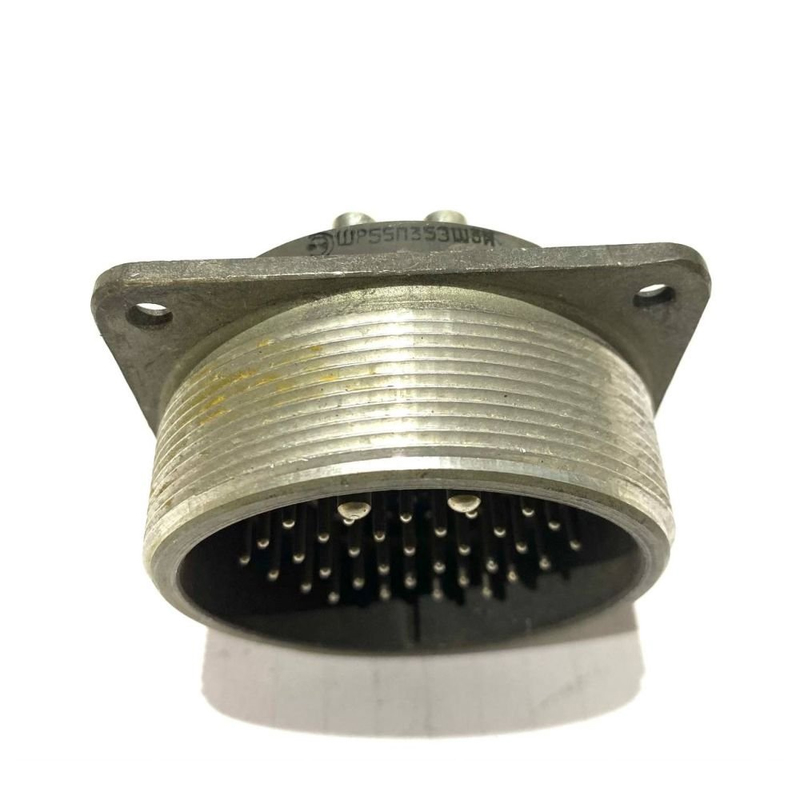

80358ШР55П35ЭШ3 ВИЛКИ БЛОЧНЫЕ | Год: б/г, переборка, «1» |  | > 760 шт. | |||||

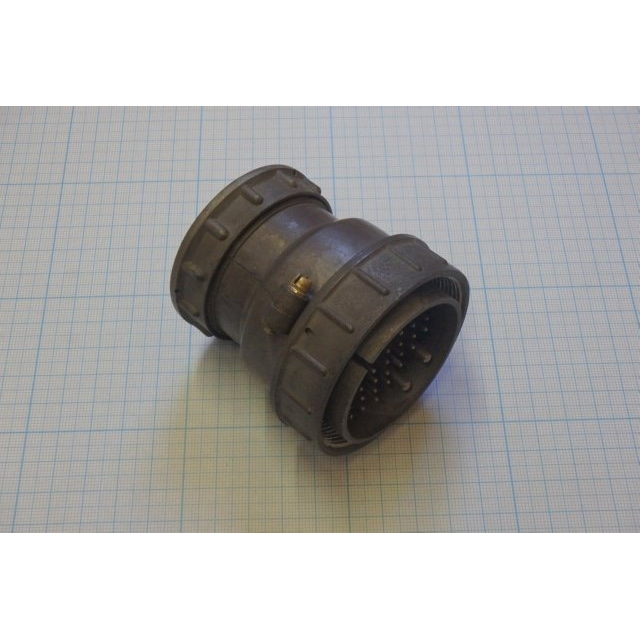

80359ШР55П35НГ3 ВИЛКИ КАБЕЛЬНЫЕ | Год: 94, «5» |  | > 86 шт. | |||||

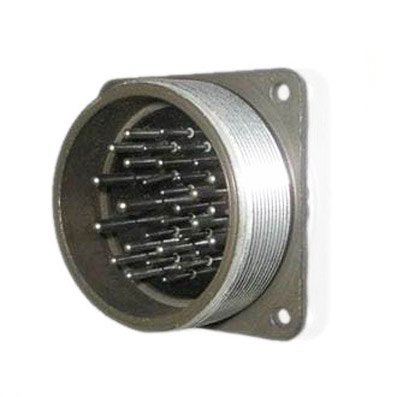

80360ШР55П31ЭШ3 РОЗЕТКИ КАБЕЛЬНЫЕ (Э) | Год: 86 |  | > 10 шт. | |||||
80361ШР55П31ЭШ3 РОЗЕТКИ КАБЕЛЬНЫЕ (Н) | Год: 92 |  | > 20 шт. | |||||
80362ШР55П31ЭШ3 РОЗЕТКИ КАБЕЛЬНЫЕПроизводитель: Элекон | Год: 2014, «5» |  | > 23 шт. | |||||
80363ШР55П31ЭШ3 РОЗЕТКИ КАБЕЛЬНЫЕ | Год: 2014, «5» |  | > 19 шт. | |||||
80364ШР55П31ЭШ3 РОЗЕТКИ КАБЕЛЬНЫЕ | Год: 2015, «5» |  | > 9 шт. | |||||
80365ШР55П31ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 87 |  | > 33 шт. | |||||
80366ШР55П31ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 88 |  | > 32 шт. | |||||
80367ШР55П31ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: 91 |  | > 61 шт. | |||||

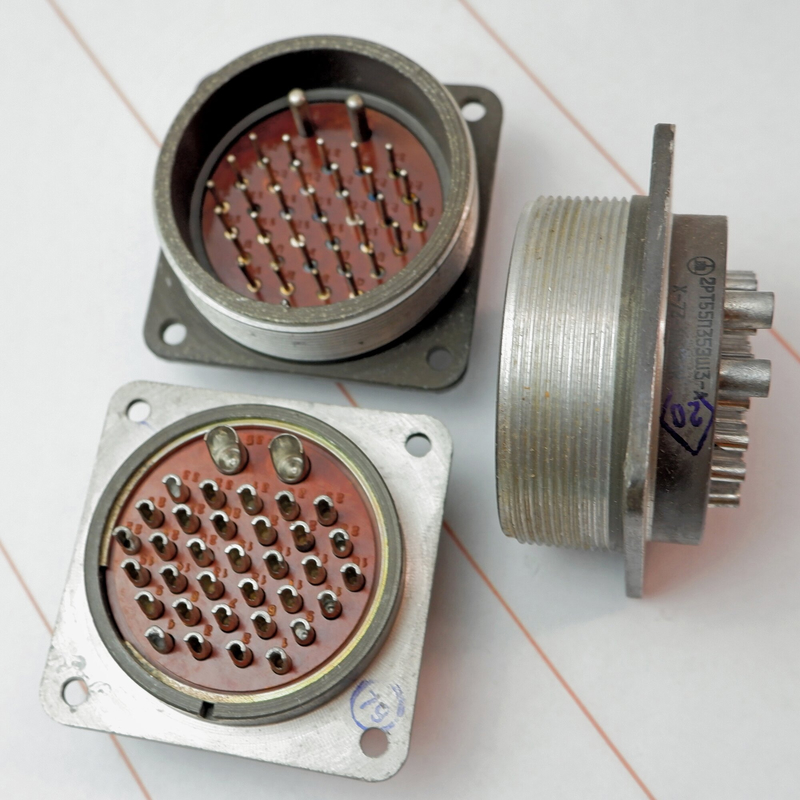

80368ШР55П31ЭШ3 ВИЛКИ БЛОЧНЫЕ (Н) | Год: б/г переб |  | > 655 шт. | |||||
80369ШР55П31ЭШ3 ВИЛКИ БЛОЧНЫЕ | Год: б/г, «1» |  | > 419 шт. | |||||
80370ШР55П31ЭГ3 РОЗЕТКИ БЛОЧНЫЕ (Н) | Год: 89-91 |  | > 203 шт. | |||||
80371ШР55П31ЭГ3 РОЗЕТКИ БЛОЧНЫЕ (Н) | Год: б/г переб |  | > 245 шт. | |||||
80372ШР55П31ЭГ3 ВИЛКИ КАБЕЛЬНЫЕ | Год: 85-86, «5» |  | > 41 шт. | |||||
80373ШР55П31ЭГ3 ВИЛКИ КАБЕЛЬНЫЕ | Год: 89, «5» |  | > 9 шт. | |||||
80374ШР55П31ЭГ3 ВИЛКИ КАБЕЛЬНЫЕ | Год: 91, «5» |  | > 19 шт. | |||||

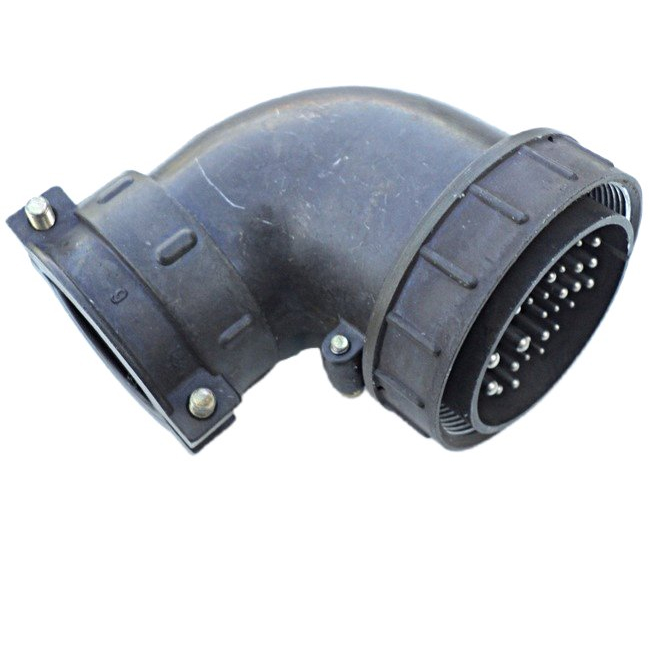

80375ШР55П31НГ3 ВИЛКИ КАБЕЛЬНЫЕ (Н) | Год: 89-91 |  | > 201 шт. | |||||
80376ШР55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: б/г, «1» |  | > 351 шт. |
Соединители ШР55— это серия цилиндрических низкочастотных низковольтных разъёмов, предназначенных для работы в электрических цепях постоянного и переменного тока (с частотой до 3 МГц) при амплитуде напряжения до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Условный размер | 55 (проходной диаметр — 60 мм) |
| Резьбовое соединение | М60×1,5 |
| Тип | Негерметичные (для внутреннего и наружного монтажа при защите от пыли и воды) |
| Ток на соединитель | до 344 А (для 35-контактных) или до 512 А (для 31-контактных) |
| Ток на контакт | 20 А, 35 А или 40 А (в зависимости от диаметра контакта) |
Конструкция и типы
Разъём ШР55 состоит из двух частей: вилкии розетки. В серии существует несколько модификаций:
ШР55П— с прямым патрубком (для кабельных исполнений)
ШР55П…Г— вилка кабельная
ШР55П…Ш— розетка кабельная
…Э— для экранированного кабеля
…Н— для неэкранированного кабеля
Разъём может быть приборным(без патрубка) или кабельным(с патрубком)
Количество контактов
В зависимости от модификации соединители имеют разное число контактов с разными диаметрами:
35 контактов: 33 контакта Ø1,5 мм + 2 контакта Ø3,5 мм
31 контакт: 14 контактов Ø1,5 мм + 14 контактов Ø2,5 мм + 3 контакта Ø3,5 мм
23 контактаи другие варианты также существуют
Применение
Соединители ШР55 применяются для:
Volume монтажа (объёмного монтажа) резьбового сочленения нормальных габаритов
Подключения экранированных или неэкранированных кабелей и проводов
