| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

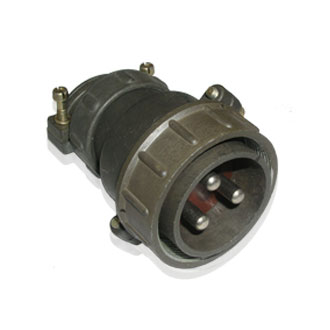

7670РАЗЪЕМ ШР40П3НГ9 ВИЛ ВП |  | ПОД ЗАКАЗ | ||||||

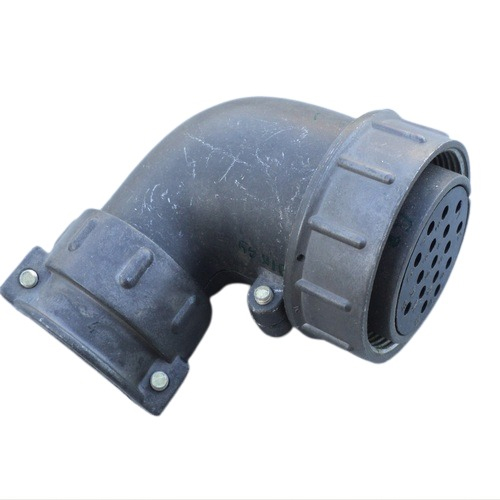

7671РАЗЪЕМ ШР40У16НШ2Н РОЗЕТКИ КАБЕЛЬНЫЕ ВП | «5» |  | ПОД ЗАКАЗ | |||||
10459ШР40 | «5» |  | ПОД ЗАКАЗ | 550 ₽ | ||||
10460ШР40-П14НШ2 | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||

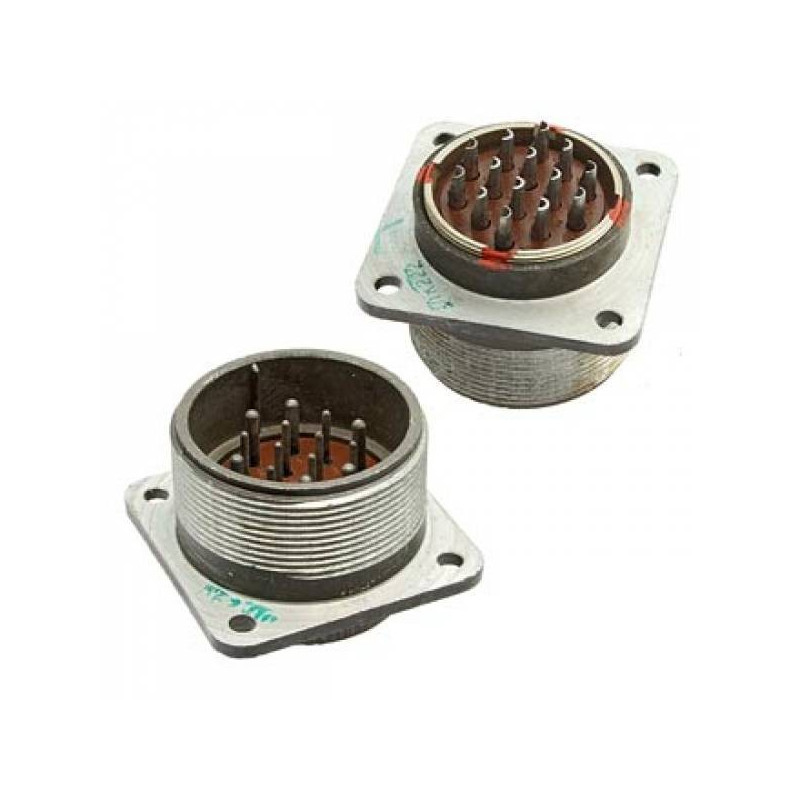

10461ШР40-П14ЭШ2 | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||

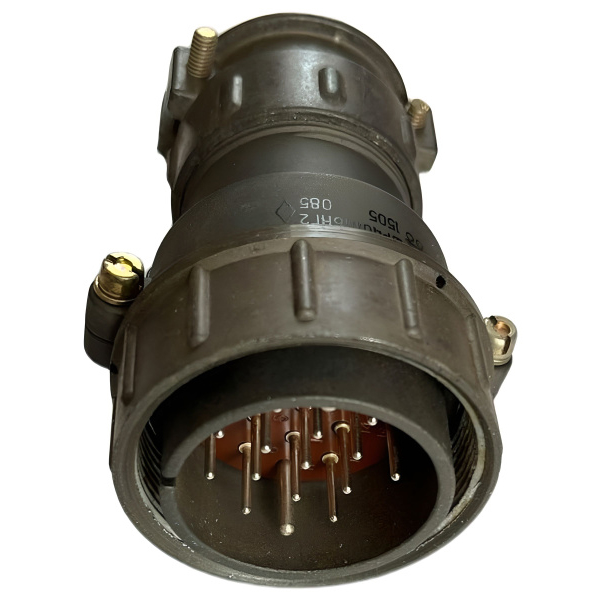

10462ШР40-П16НГ2 | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
10463ШР40-П16НГ2Н | «5» |  | ПОД ЗАКАЗ | 1050 ₽ | ||||

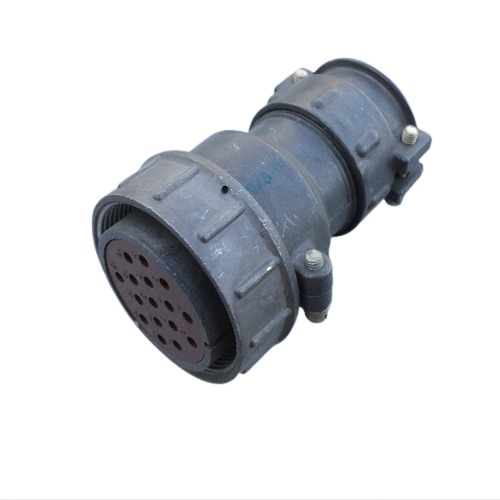

10464ШР40-П16НШ2 | «5» |  | ПОД ЗАКАЗ | 1150 ₽ | ||||

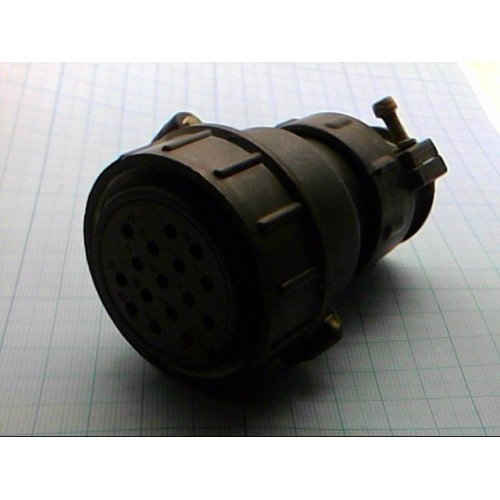

10465ШР40-П16НШ2Н | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
10466ШР40-П16ЭГ2 | «5» |  | ПОД ЗАКАЗ | 650 ₽ | ||||
10467ШР40-П16ЭШ2 | «5» |  | ПОД ЗАКАЗ | 650 ₽ | ||||

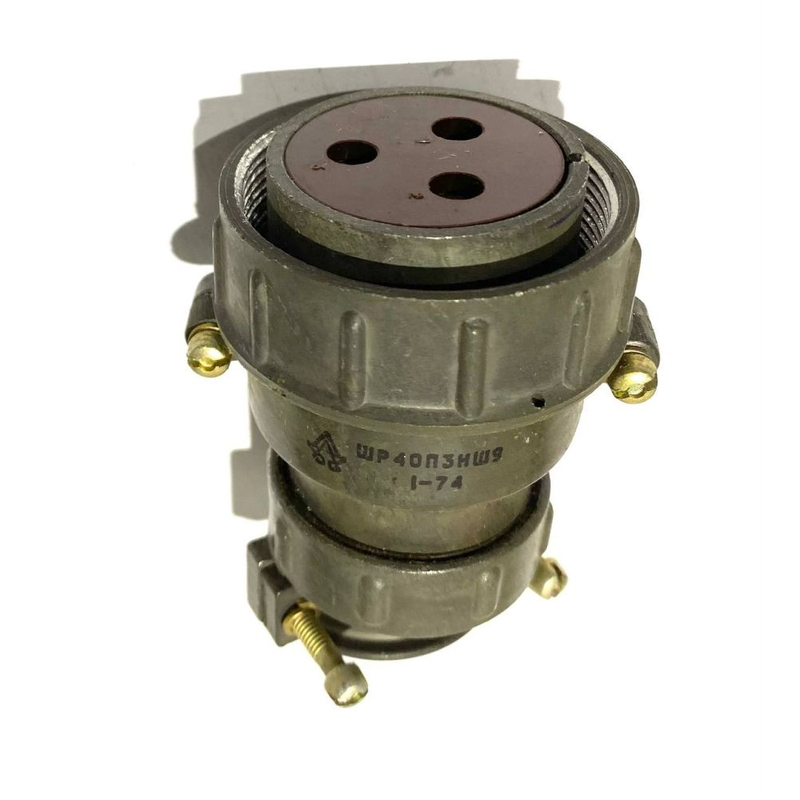

10468ШР40-П3НШ9Н | «5» |  | ПОД ЗАКАЗ | 750 ₽ | ||||

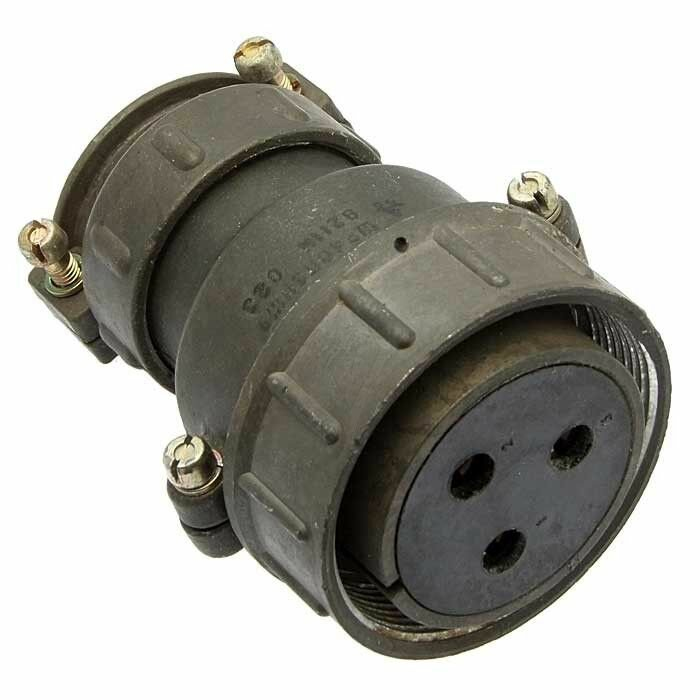

10469ШР40-П3ЭГ9 | «5» |  | ПОД ЗАКАЗ | 850 ₽ | ||||

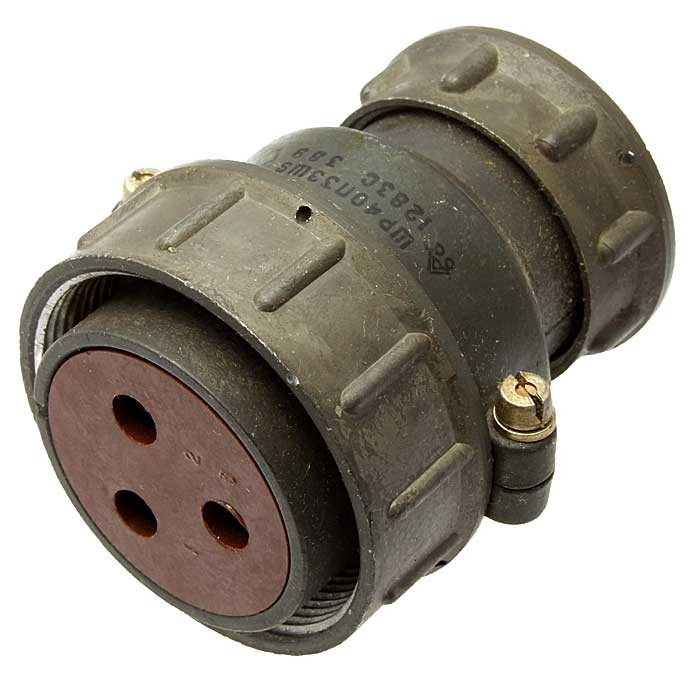

10470ШР40-П3ЭШ9 | «5» |  | ПОД ЗАКАЗ | 950 ₽ | ||||
10471ШР40-П3ЭШ9Н | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
10472ШР40-ПК3НГ9 | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||

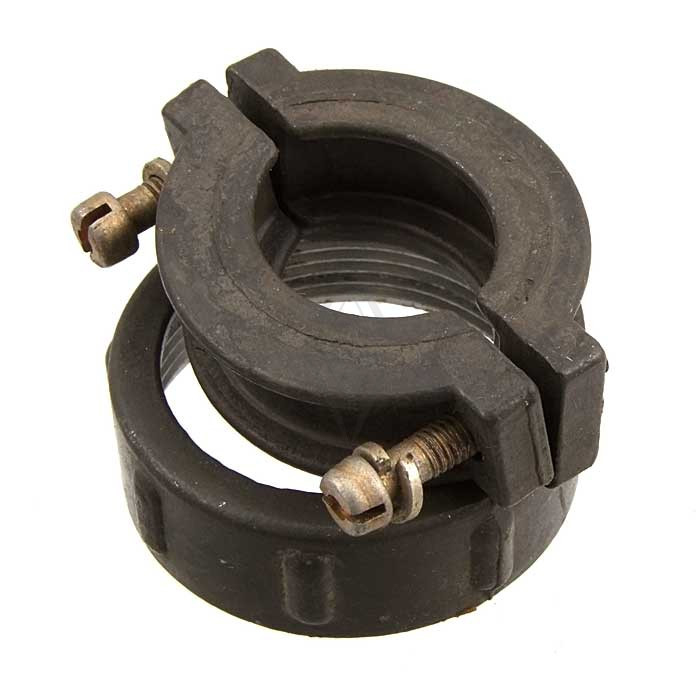

10473ШР40..Э ГАЙКА | «5» |  | ПОД ЗАКАЗ | |||||
10474ШР40П14НГ2 | «5» |  | ПОД ЗАКАЗ | 1800 ₽ | ||||

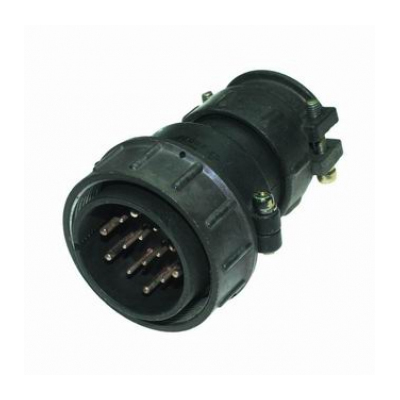

10475ШР40П14НГ2 ВИЛКИ КАБЕЛЬНЫЕ НУР | «5» |  | ПОД ЗАКАЗ | |||||
10476ШР40П14НГ2 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 1350 ₽ | ||||
10477ШР40П14НГ2 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1950 ₽ | ||||
10478ШР40П14НГ2 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1950 ₽ | ||||

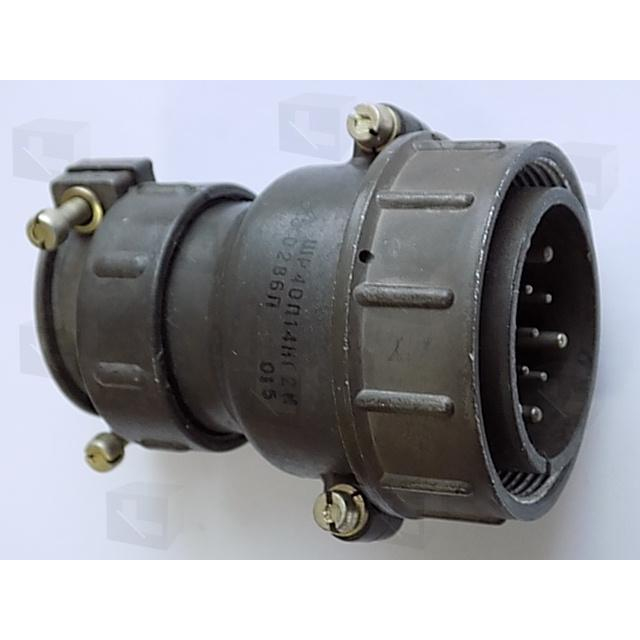

10479ШР40П14НГ2Н | «5» |  | ПОД ЗАКАЗ | 2100 ₽ | ||||

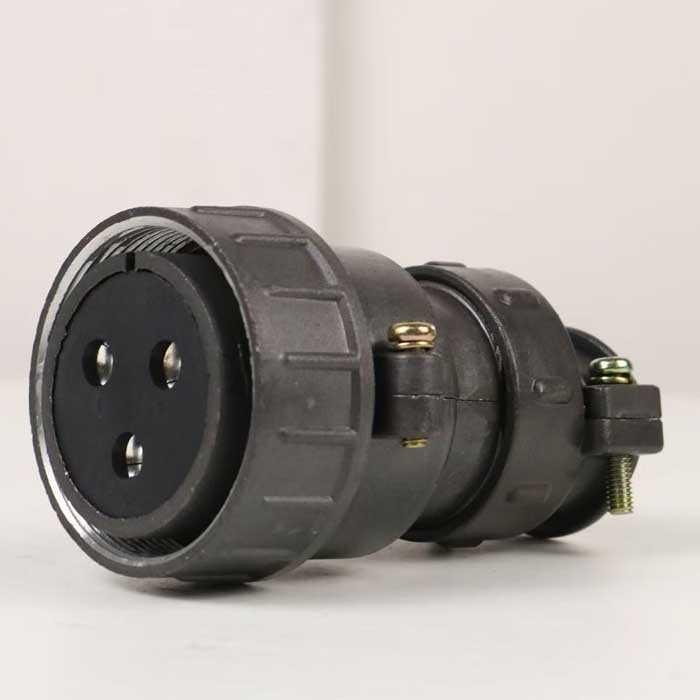

10480ШР40П14НШ2Производитель: Нур |  | ПОД ЗАКАЗ | 1950 ₽ | |||||

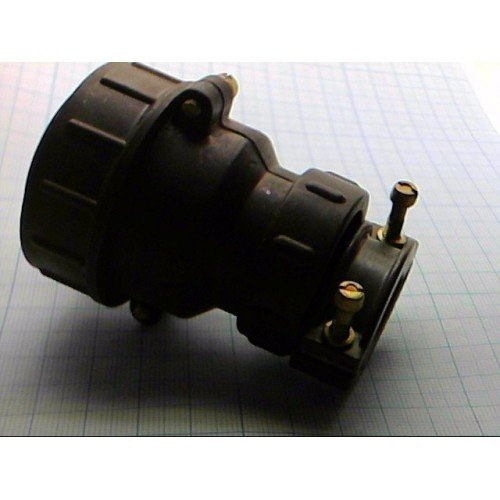

10481ШР40П14НШ2Производитель: Элекон |  | ПОД ЗАКАЗ | 2050 ₽ |
Соединители ШР40— это низкочастотные цилиндрические электрические разёмы, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 40 мм |
| Количество контактов | от 3 до 16 (в зависимости от модификации) |
| Диаметр контактов | от 1,5 мм до 5,5 мм |
| Покрытие контактов | серебро (стандарт) или никель (если в маркировке есть буква «Н») |
| Тип сочленения | резьбовое |
| Поляризация корпуса | одношпоночная |
| Материал корпуса | алюминиевый сплав АЛ-11 |
| Изолятор | карболит К-211-3 |
| Материал контактов | латунь ЛС59-1 |
| Максимальный ток на контакт | 20 А (для Ø1,5 мм), 35 А (для Ø2,5 мм) |
| Суммарный ток на разём | до 190 А |
| Степень защиты | негерметичные (буква «Н» в маркировке) |
Конструкция и применение
Разъёмы ШР40 выпускаются в виде кабельных вилок, кабельных розеток, приборных вилоки приборных розеток.
Подходят для монтажа с экранированнымии неэкранированнымикабелями/проводами.
Метод монтажа — навесной (объёмный), коммутация осуществляется пайкой.
Кабельные и приборные части между собой не сочленяются— кабельные соединяются только с кабельными, приборные с приборными.
Максимальное допустимое количество перепаек — не более 3.
Типовые обозначения
ШР electrical connectorsМаркировка включает информацию о типе разъёма, количестве контактов, покрытии и назначении, например:
ШР40П16ЭШ2— 16-контактная негерметичная приборная вилка для экранированного кабеля
ШР40П14НШ2— 14-контактная кабельная розетка с никелевым покрытием
ШР40П16НГ2— 16-контактная кабельная вилка с никелевым покрытием
