| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

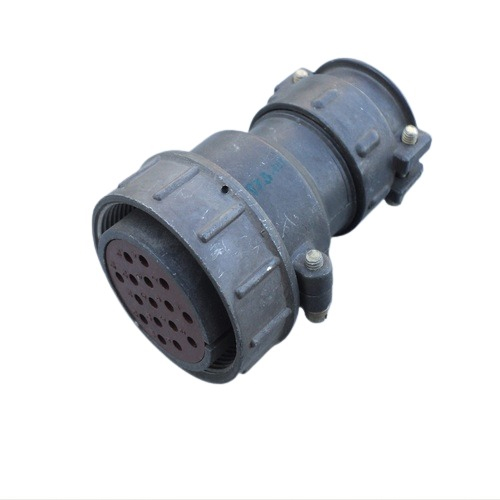

10507ШР40П16НШ2 (Р) |  | ПОД ЗАКАЗ | 800 ₽ | |||||
10508ШР40П16НШ2 КАБЕЛЬНЫЕ РОЗЕТКИ |  | ПОД ЗАКАЗ | 900 ₽ | |||||
51659ШР40П16НШ2 РОЗЕТКИ | Год: 2015 |  | > 83 шт. | 2500 ₽ | ||||
10510ШР40П16НШ2 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
10511ШР40П16НШ2 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
10512ШР40П16НШ2-К |  | ПОД ЗАКАЗ | 2200 ₽ | |||||

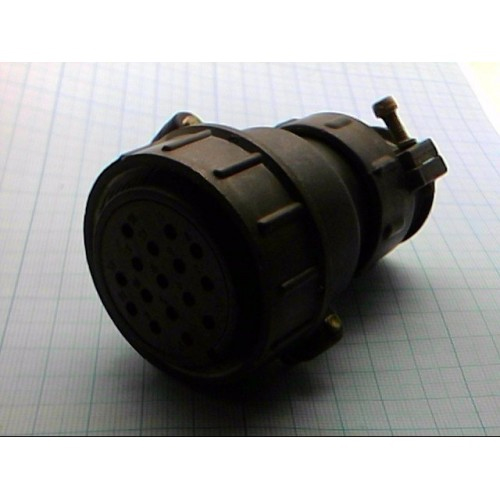

10513ШР40П16НШ2Н |  | ПОД ЗАКАЗ | 700 ₽ | |||||
10514ШР40П16НШ2Н КАБЕЛЬНЫЕ РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||
10515ШР40П16ЭГ2Производитель: Нур |  | ПОД ЗАКАЗ | 1000 ₽ | |||||
10516ШР40П16ЭГ2 (Н) |  | ПОД ЗАКАЗ | 600 ₽ | |||||
10517ШР40П16ЭГ2 (Р) |  | ПОД ЗАКАЗ | 800 ₽ | |||||
10518ШР40П16ЭГ2 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||

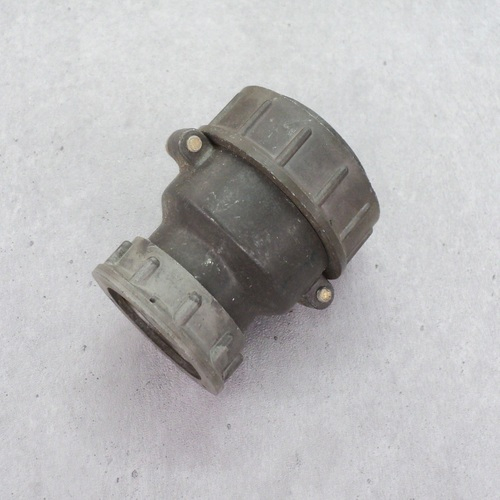

10519ШР40П16ЭГ2 КАБЕЛЬНЫЕ ВИЛКИ |  | ПОД ЗАКАЗ | ||||||
51661ШР40П16ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 85 шт. | 1300 ₽ | ||||

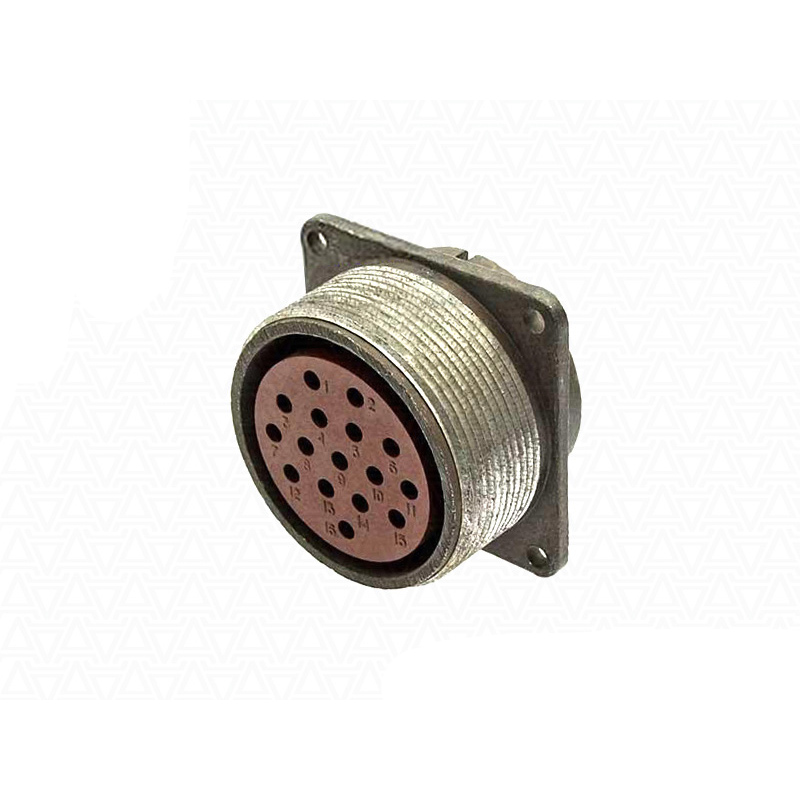

10521ШР40П16ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 300 ₽ | ||||
10522ШР40П16ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||

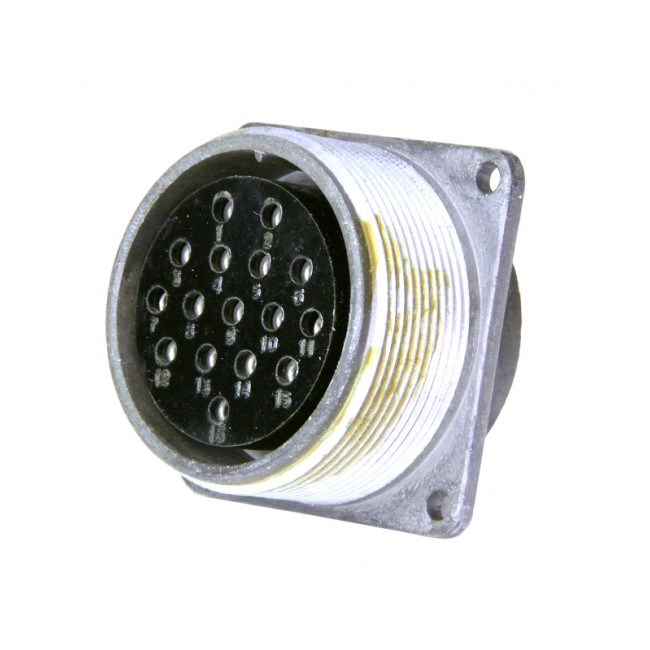

10523ШР40П16ЭГ2-К | «5» |  | ПОД ЗАКАЗ | 1000 ₽ | ||||

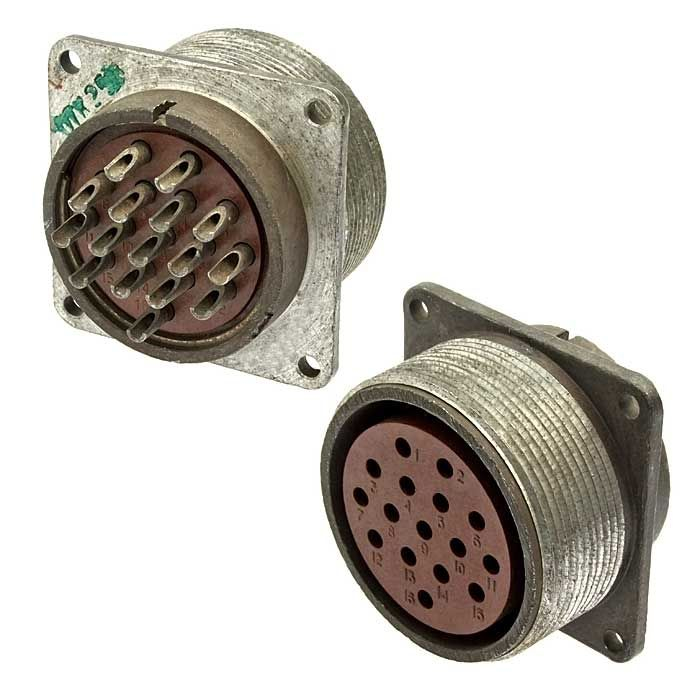

10524ШР40П16ЭГ2Н | «5» |  | ПОД ЗАКАЗ | 600 ₽ | ||||

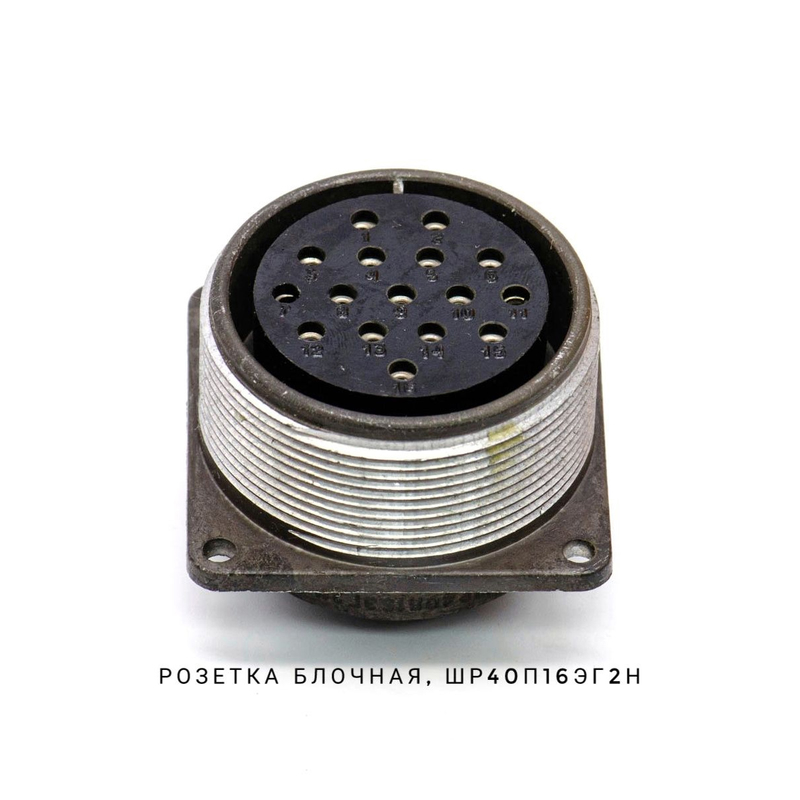

10525ШР40П16ЭГ2Н БЛОЧНЫЕ РОЗЕТКИ |  | ПОД ЗАКАЗ | 700 ₽ | |||||

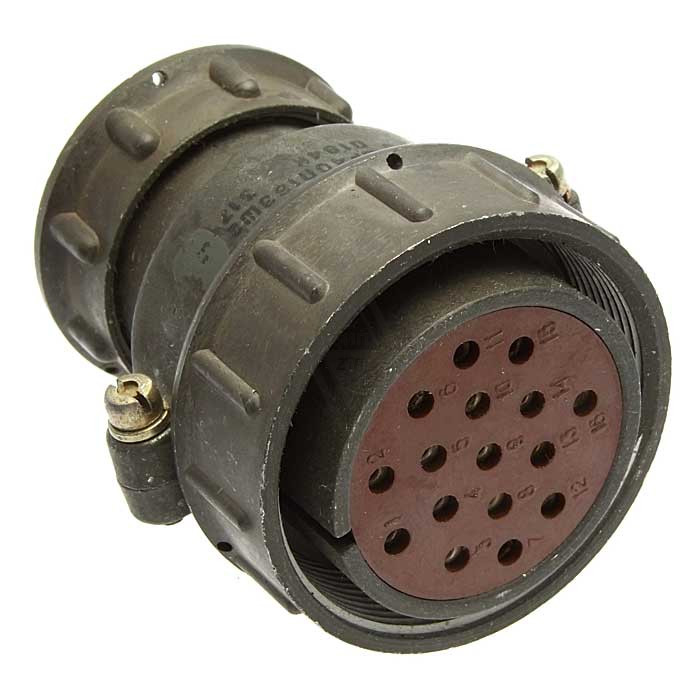

10526ШР40П16ЭШ2Производитель: Нур |  | ПОД ЗАКАЗ | 1000 ₽ | |||||

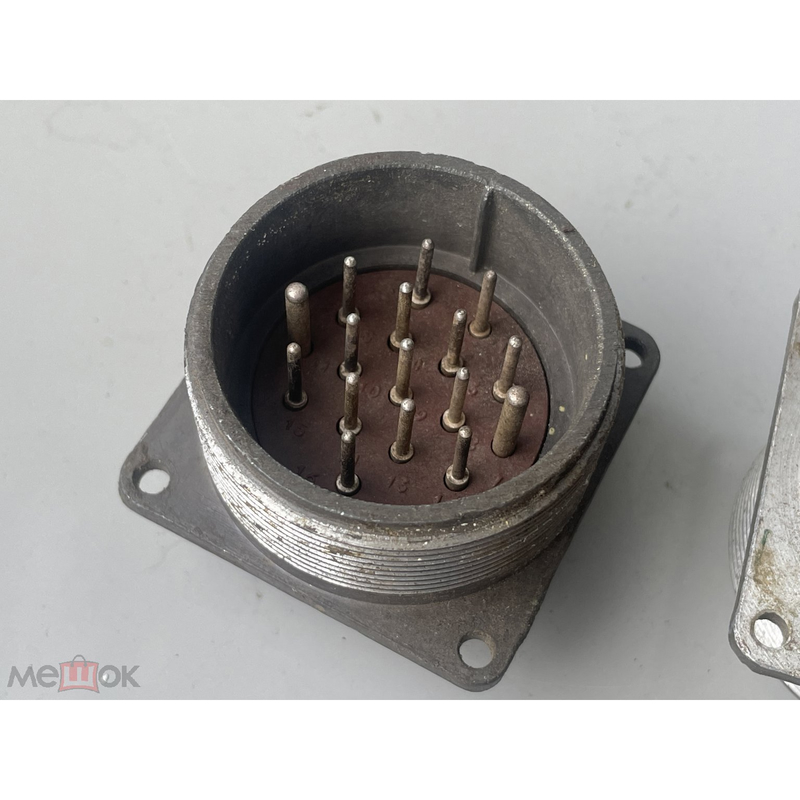

10527ШР40П16ЭШ2 БЛОЧНЫЕ ВИЛКИ |  | ПОД ЗАКАЗ | 700 ₽ | |||||
51662ШР40П16ЭШ2 ВИЛКИ | Год: 2015 |  | > 86 шт. | 1600 ₽ | ||||
10529ШР40П16ЭШ2 ВИЛКИ БЛОЧНЫЕ |  | ПОД ЗАКАЗ | 350 ₽ | |||||
10530ШР40П16ЭШ2 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||

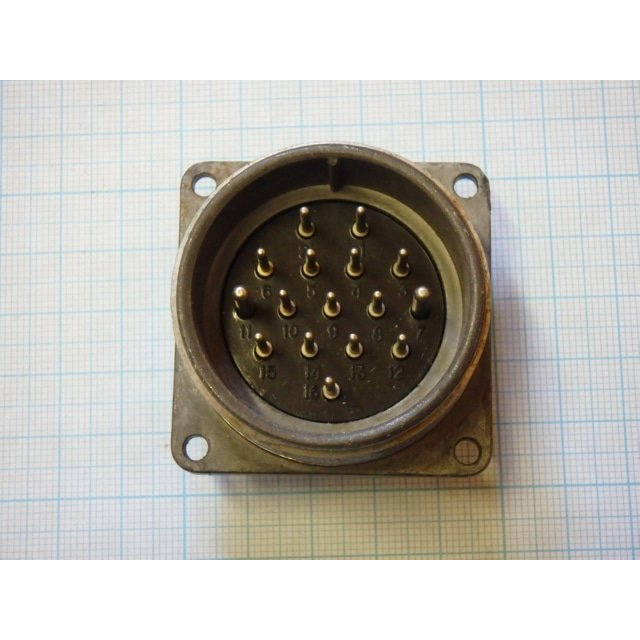

10531ШР40П16ЭШ2 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ |
Соединители ШР40— это низкочастотные цилиндрические электрические разёмы, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 40 мм |
| Количество контактов | от 3 до 16 (в зависимости от модификации) |
| Диаметр контактов | от 1,5 мм до 5,5 мм |
| Покрытие контактов | серебро (стандарт) или никель (если в маркировке есть буква «Н») |
| Тип сочленения | резьбовое |
| Поляризация корпуса | одношпоночная |
| Материал корпуса | алюминиевый сплав АЛ-11 |
| Изолятор | карболит К-211-3 |
| Материал контактов | латунь ЛС59-1 |
| Максимальный ток на контакт | 20 А (для Ø1,5 мм), 35 А (для Ø2,5 мм) |
| Суммарный ток на разём | до 190 А |
| Степень защиты | негерметичные (буква «Н» в маркировке) |
Конструкция и применение
Разъёмы ШР40 выпускаются в виде кабельных вилок, кабельных розеток, приборных вилоки приборных розеток.
Подходят для монтажа с экранированнымии неэкранированнымикабелями/проводами.
Метод монтажа — навесной (объёмный), коммутация осуществляется пайкой.
Кабельные и приборные части между собой не сочленяются— кабельные соединяются только с кабельными, приборные с приборными.
Максимальное допустимое количество перепаек — не более 3.
Типовые обозначения
ШР electrical connectorsМаркировка включает информацию о типе разъёма, количестве контактов, покрытии и назначении, например:
ШР40П16ЭШ2— 16-контактная негерметичная приборная вилка для экранированного кабеля
ШР40П14НШ2— 14-контактная кабельная розетка с никелевым покрытием
ШР40П16НГ2— 16-контактная кабельная вилка с никелевым покрытием
