| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
8816ШР12-П1НШ2 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
8817ШР12-П1ЭГ2 | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
8818ШР12-П1ЭШ2 | «5» |  | ПОД ЗАКАЗ | 950 ₽ | ||||
8819ШР12-У1ЭГ2 | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||

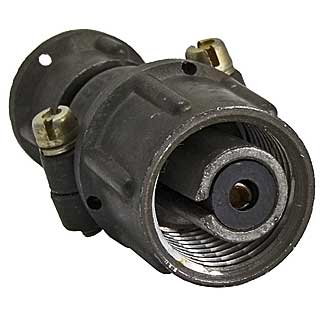

8820ШР12П1НГ2 | «5» |  | ПОД ЗАКАЗ | 1350 ₽ | ||||
51059ШР12П1НГ2 ВИЛКИ | Год: 2015 |  | > 55 шт. | 2100 ₽ | ||||
8822ШР12П1НШ1 | «5» |  | ПОД ЗАКАЗ | 1750 ₽ | ||||
51060ШР12П1НШ1 РОЗЕТКИ | Год: 2015 |  | > 56 шт. | 2100 ₽ | ||||
8824ШР12П1НШ2 | «5» |  | ПОД ЗАКАЗ | 1250 ₽ | ||||
51061ШР12П1НШ2 РОЗЕТКИ | Год: 2015 |  | > 57 шт. | 2100 ₽ | ||||

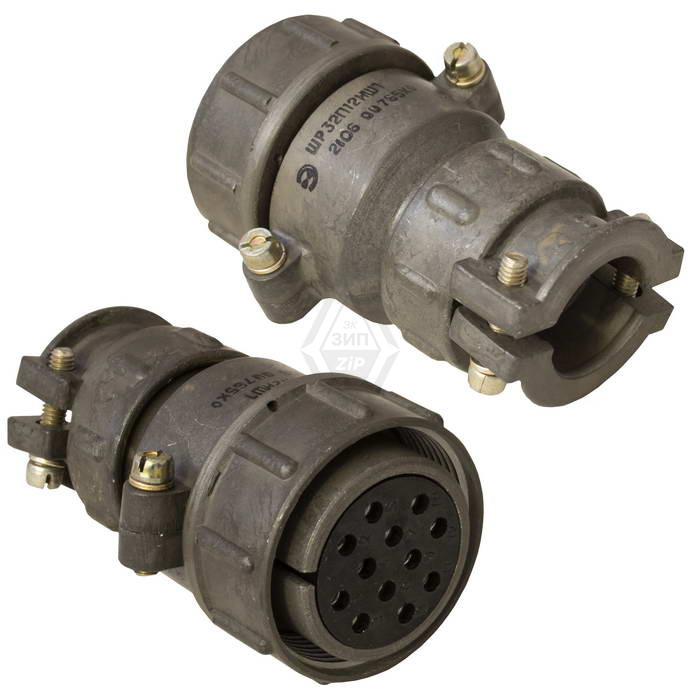

8826ШР12П1НШ2 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | 1300 ₽ | ||||
8827ШР12П1Ш2 | «5» |  | ПОД ЗАКАЗ | 950 ₽ | ||||

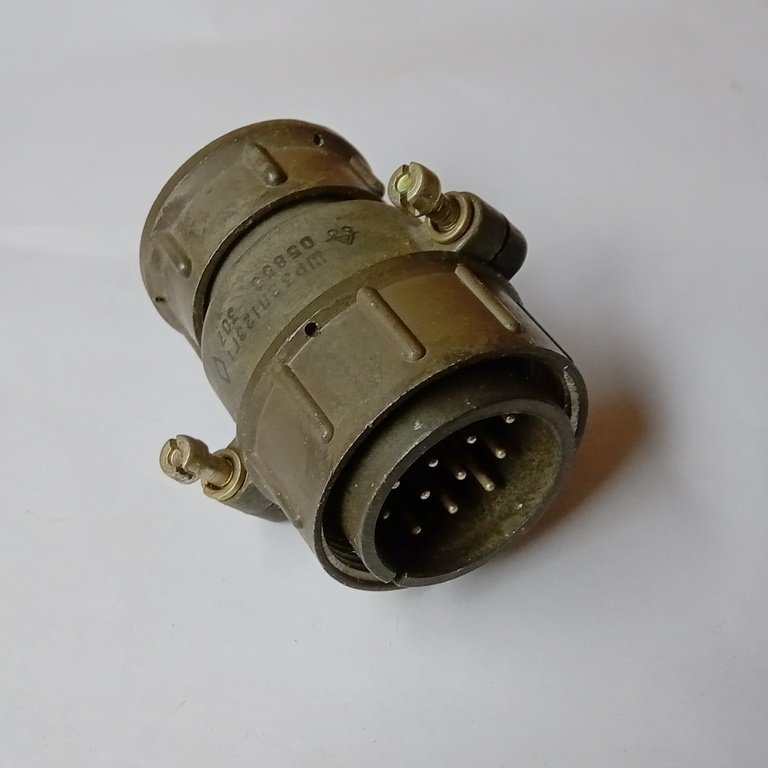

8828ШР12П1ЭГ1 | «5» |  | ПОД ЗАКАЗ | 1450 ₽ | ||||
51062ШР12П1ЭГ1 РОЗЕТКИ | Год: 2015 |  | > 58 шт. | 1700 ₽ | ||||
8830ШР12П1ЭГ2 | «5» |  | ПОД ЗАКАЗ | 1450 ₽ | ||||
8831ШР12П1ЭГ2 ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 350 ₽ | ||||
8832ШР12П1ЭГ2 ВИЛКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||

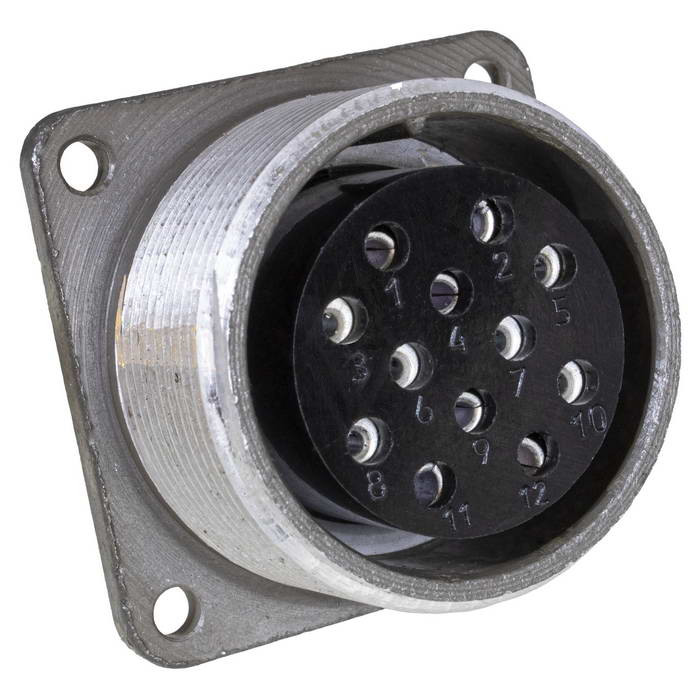

8833ШР12П1ЭГ2 РОЗЕТКИ БЛОЧНЫЕ | «5» |  | ПОД ЗАКАЗ | 250 ₽ | ||||
8834ШР12П1ЭГ2-К | «5» |  | ПОД ЗАКАЗ | 1850 ₽ | ||||
8835ШР12П1ЭГ2-К ВИЛКИ | «5» |  | ПОД ЗАКАЗ | 2800 ₽ | ||||
8836ШР12П1ЭГ2К-В | «5» |  | ПОД ЗАКАЗ | 1250 ₽ | ||||

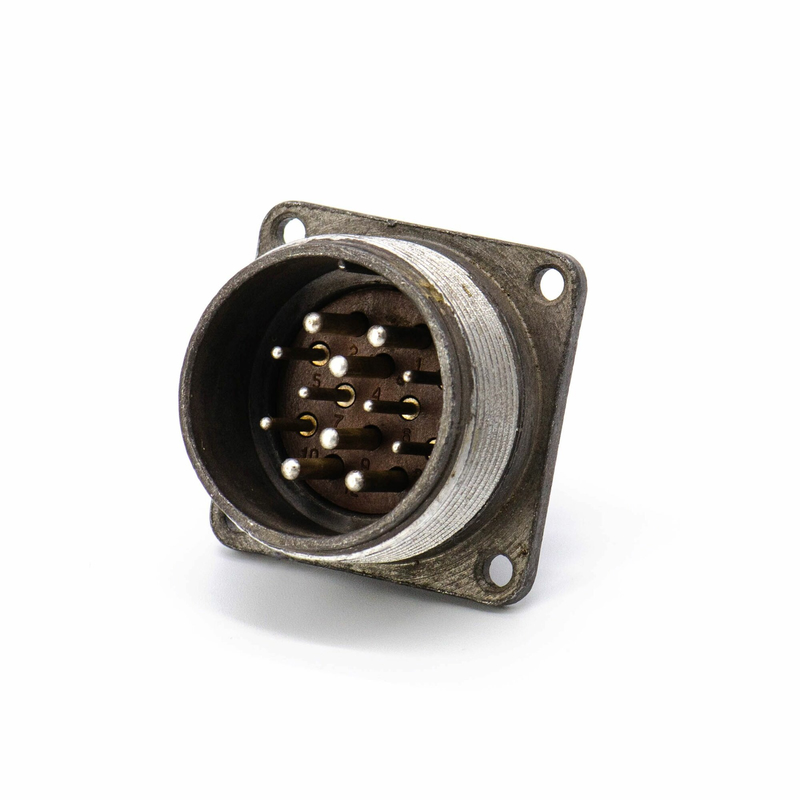

8837ШР12П1ЭШ1 | «5» |  | ПОД ЗАКАЗ | 1950 ₽ | ||||
51065ШР12П1ЭШ1 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
8839ШР12П1ЭШ2 | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
51066ШР12П1ЭШ2 ВИЛКИ | Год: 2015 |  | > 58 шт. | 1700 ₽ |
Соединители ШР12 — это низкочастотные цилиндрические штепсельные разъемы общепромышленного назначения для объемного монтажа с резьбовым соединением нормальных габаритов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) |
| Частотный диапазон | постоянный ток (DC) и переменный ток до 3 МГц |
| Максимальный ток на контакт | до 35 А |
| Количество контактов | 1 контакт (для ШР12) |
| Материал контактов | серебро |
| Сопротивление контакта | 1,5 мм — не более 0,0025 Ом; 2,5 мм — не более 0,001 Ом |
Конструкция
Соединитель серии ШР состоит из двух частей:
Кабельная часть — розетка или вилка с патрубком (прямым или угловым)

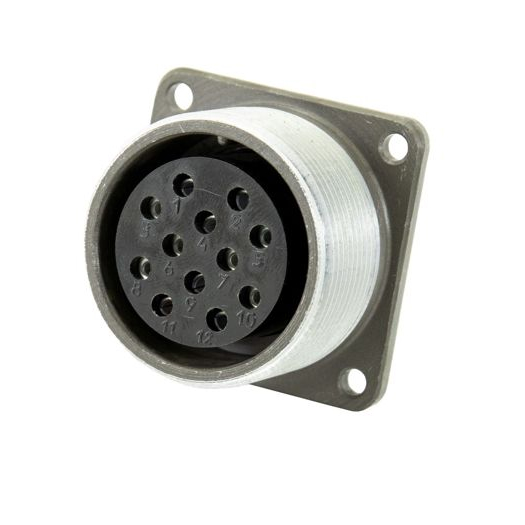

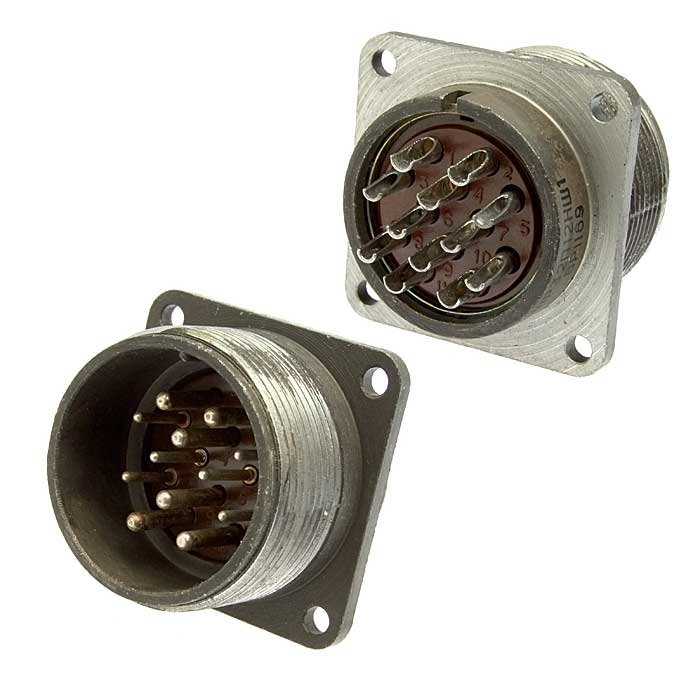

Блочная часть — розетка или вилка для panel/panel монтажа
Типы исполнения
Основные модификации ШР12:
ШР12П1НШ2 — розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля
ШР12У1НШ2 — розетка кабельная с угловым патрубком
ШР12П1ЭГ2 — вилка кабельная экранированная
ШР12П1ЭШ2 — вилка экранированная
ШР12П1НГ2 — вилка с прямым патрубком
Обозначения: П — прямая, У — угловая, Н — неэкранированный, Э — экранированный, Г — гайка, Ш — шайба.
Применение
Разъемы ШР12 используются в электрических цепях постоянного и переменного тока для общепромышленного оборудования, где требуется надежное резьбовое соединение с герметичностью или без неё.
