| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51076ШР12У1ЭГ2 ВИЛКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
8867ШР12У1ЭШ1 | «5» |  | ПОД ЗАКАЗ | 1950 ₽ | ||||
51077ШР12У1ЭШ1 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
8869ШР12У1ЭШ2 | «5» |  | ПОД ЗАКАЗ | 1700 ₽ | ||||
51078ШР12У1ЭШ2 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
51063ШР12П1ЭГ2 ВИЛКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
51064ШР12П1ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 58 шт. | 1700 ₽ | ||||
51067ШР12П1ЭШ2 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2350 ₽ | ||||
51072ШР12ПК1ЭШ2 ВИЛКИ | Год: 2015 |  | > 20 шт. | 2600 ₽ |

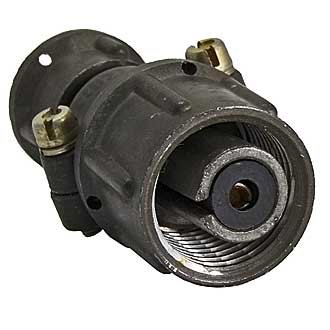

Соединители ШР12 — это низкочастотные цилиндрические штепсельные разъемы общепромышленного назначения для объемного монтажа с резьбовым соединением нормальных габаритов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное значение) |
| Частотный диапазон | постоянный ток (DC) и переменный ток до 3 МГц |
| Максимальный ток на контакт | до 35 А |
| Количество контактов | 1 контакт (для ШР12) |
| Материал контактов | серебро |
| Сопротивление контакта | 1,5 мм — не более 0,0025 Ом; 2,5 мм — не более 0,001 Ом |
Конструкция
Соединитель серии ШР состоит из двух частей:
Кабельная часть — розетка или вилка с патрубком (прямым или угловым)
Блочная часть — розетка или вилка для panel/panel монтажа
Типы исполнения
Основные модификации ШР12:
ШР12П1НШ2 — розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля
ШР12У1НШ2 — розетка кабельная с угловым патрубком
ШР12П1ЭГ2 — вилка кабельная экранированная
ШР12П1ЭШ2 — вилка экранированная
ШР12П1НГ2 — вилка с прямым патрубком
Обозначения: П — прямая, У — угловая, Н — неэкранированный, Э — экранированный, Г — гайка, Ш — шайба.
Применение
Разъемы ШР12 используются в электрических цепях постоянного и переменного тока для общепромышленного оборудования, где требуется надежное резьбовое соединение с герметичностью или без неё.
