ВН-45М

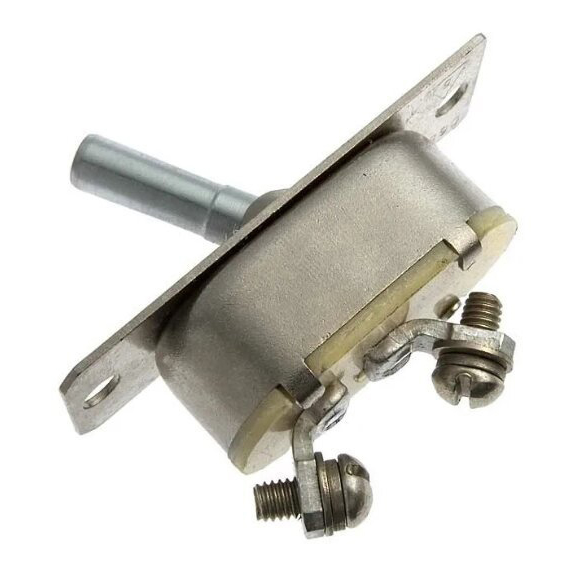

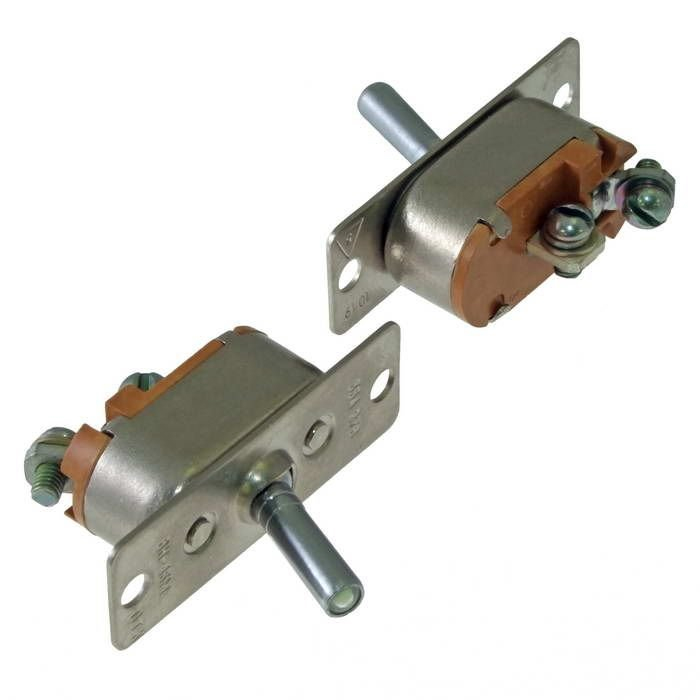

ВН-45М — это однополюсный нажимной выключатель (тумблер) для коммутации цепей постоянного тока. Он предназначен для работы в цепях сигнализации и управления с номинальным напряжением 27 В и номинальным током 35 А, мощностью до 945 Вт.

Основные характеристики

Механизм переключения рычажный, двухпозиционный: OFF–(ON) без фиксации в рабочем положении (самовозврат). Падение напряжения между выводами не превышает 0,35 В, масса около 35 г, степень защиты IP30. Монтаж осуществляется на панель винтами через отверстия в корпусе, подключение проводов — винтами с кольцевыми или вилочными наконечниками.

Применение и особенности

Используется в электрических схемах с напряжением до 30 В для надежного управления нагрузкой. Отечественные модели имеют ручку с подсветкой (светомассой временного действия), в отличие от аналогов без подсветки, но коммутационные параметры идентичны. Электрическая схема простая: один вход и один выход для однополюсного исполнения.
