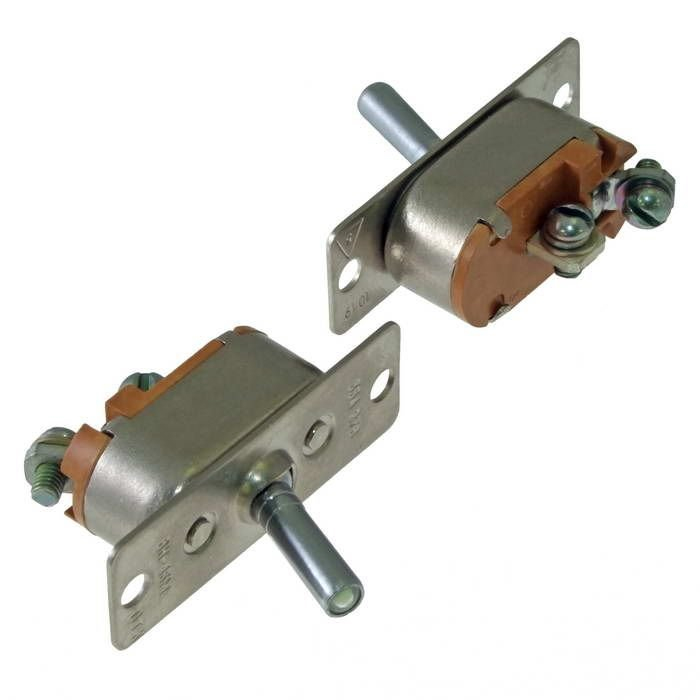

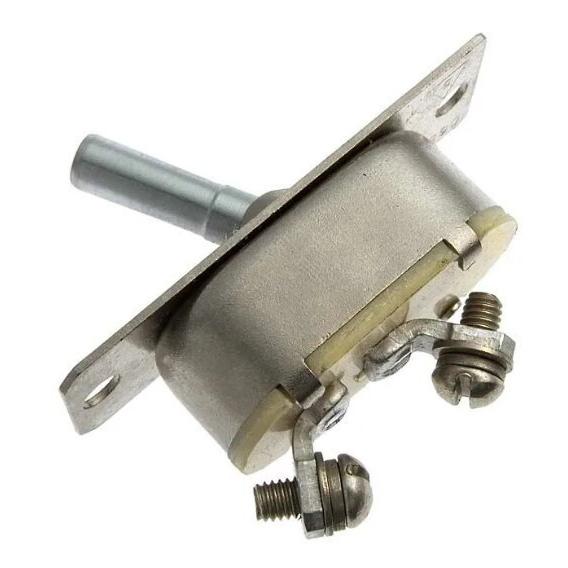

ВН-45М 2007г «5»

Цена:

300 ₽

В наличии: 7 шт.

Технические характеристики

ВН-45М

ВН‑45М — это отечественный нажимной тумблер (выключатель) для коммутации электрических цепей постоянного тока, широко применяемый в автомобильной и спецтехнике, а также в стационарных и передвижных установках. Обычно используется как стартовый выключатель или для включения/выключения отдельных режимов работы устройств.

Основное назначение

ВН‑45М предназначен для коммутации цепей постоянного тока, чаще всего в бортовых сетях с номинальным напряжением 27 В и током до 35 А. Используется в системах сигнализации, управления и пуска, где требуется кратковременный или режимный контакт «нажал–отжал».

Электрические характеристики

Номинальное напряжение: 27 В постоянного тока (в ряде источников указывают до 30 В).
Номинальный ток: 35 А.
Падение напряжения между выводами при номинальном токе не более около 0,35 В.
Рассчитан на коммутацию мощностей порядка 700–900 Вт на постоянном токе.

Конструкция и работа

Тумблер ВН‑45М — однополюсный, нажимной, двухпозиционный без фиксации в положении «включено» (обычно обозначается «Выкл–(Вкл)», режим стартового или импульсного включения). При отпускании кнопки контакт возвращается в исходное положение без принудительной фиксации.

Корпус выполняется в винтовом исполнении для монтажа на панели; подключение проводов — через винтовые зажимы с кольцевыми или вилочными наконечниками. Степень защиты по внешним воздействиям обычно около IP30, что допускает использование в условиях повышенной влажности и температур.

Условия эксплуатации

Диапазон рабочих температур: примерно от −60 °C до +50 °C.
Относительная влажность воздуха до 98% при температуре около +25 °C.
Гарантийный срок эксплуатации в ряде источников указан порядка 6 лет, износостойкость более 10 000 циклов коммутации.

Описание

ВН-45М

ВН-45М: надёжный нажимной выключатель для цепей постоянного тока

ВН-45М — однополюсный нажимной выключатель, рассчитанный на коммутацию цепей постоянного тока в составе закрытых стационарных и передвижных установок. Модель применяется там, где требуются компактность, понятное ручное управление и устойчивость к эксплуатации в широком диапазоне условий.

Назначение ВН-45М

Выключатель ВН-45М используется для включения и отключения электрических цепей с номинальным напряжением 27 В и допустимым напряжением до 30 В. Номинальный ток устройства составляет 35 А, поэтому оно подходит для низковольтных силовых и управляющих цепей постоянного тока.

Конструкция предусматривает нажимной принцип управления: рычаг переводится оператором вручную, при этом исполнение ВН-45М обычно характеризуется фиксацией в одном положении и возвратом ручки в исходное положение после нажатия. Такая логика удобна для кратковременной подачи питания, в том числе в цепях запуска и управления оборудованием.

Основные характеристики

Параметр	Значение
Тип устройства	Однополюсный нажимной выключатель
Номинальное напряжение	27 В
Максимальное напряжение цепи постоянного тока	До 30 В
Номинальный ток	35 А
Падение напряжения на контактах	Не более 0,35 В при номинальном токе
Коммутационная износостойкость	До 10 000 циклов
Рабочая температура	От −60 до +50 °C
Допустимая влажность	До 98% при +25 °C
Степень защиты корпуса	IP30
Масса	Не более 35 г

Указанные параметры делают ВН-45М подходящим компонентом для систем, в которых важны стабильная работа при температурных перепадах, малая масса и ресурс многократных переключений.

Конструкция и монтаж

ВН-45М выполнен в компактном корпусе с ручкой управления, контактной системой и изоляционной панелью. Монтаж производится на панель с помощью винтов, что позволяет надёжно закрепить выключатель в корпусе техники, приборной панели или электрическом шкафу.

Степень защиты IP30 относится к корпусу выключателя, а защита контактных выводов соответствует IP00. Поэтому при проектировании оборудования необходимо предусмотреть размещение устройства внутри защищённого корпуса или за панелью, исключающей случайное прикосновение к токоведущим частям.

Где применяется выключатель

ВН-45М используют в электрооборудовании, работающем от низковольтных цепей постоянного тока. Типичные области применения включают:

автомобильную и специальную технику;
тракторы, автобусы и другие транспортные средства;
железнодорожное и речное оборудование;
передвижные установки;
стационарные системы управления и сигнализации;
цепи кратковременного включения исполнительных устройств.

Например, выключатель может использоваться как элемент цепи управления, когда оператор нажимает рычаг для кратковременной активации функции, а после отпускания устройство возвращается в исходное положение.

Что учитывать при выборе

При подборе ВН-45М важно сопоставить параметры устройства с условиями конкретной электрической цепи: типом тока, рабочим напряжением, потребляемым током нагрузки, схемой включения и необходимой логикой фиксации. Также следует учитывать способ панельного монтажа, расположение выводов и требования к защите от влаги, пыли и случайного контакта.

ВН-45М остаётся практичным решением для низковольтных цепей постоянного тока с нагрузкой до 35 А: его преимущества — простая механика, ресурс до 10 000 коммутаций, широкий температурный диапазон и компактное исполнение.
