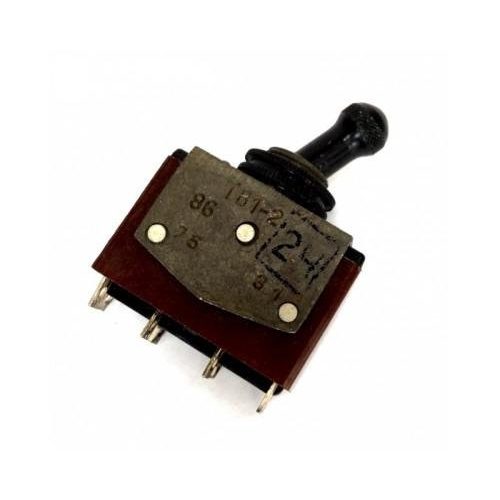

ТВ1-2 Воронеж

Тумблер ТВ1‑2 (ВЗКА, Воронеж) — это двухполюсный перекидной переключатель (выключатель) с фиксацией в двух положениях «Выкл–Вкл» (OFF–ON), рассчитанный на низковольтные цепи постоянного и переменного тока. Изделие выпускается воронежским заводом контактной аппаратуры (ВЗКА), известным широким ассортиментом малогабаритных тумблеров и кнопочных выключателей.

Назначение и применение

ТВ1‑2 предназначен для ручной коммутации сигнальных и управляющих цепей в закрытом стационарном и передвижном электрооборудовании, в том числе в промышленной и бытовой технике. Он используется, как правило, в низковольтных цепях с небольшим током нагрузки, где необходима надёжная механическая фиксация положения и простой монтаж.

Основные технические параметры

• Номинальное напряжение: до 500 В переменного тока частотой 50–60 Гц и до 200 В постоянного тока.

• Номинальный ток: 5 А , с допустимой кратковременной перегрузкой до 10 А.

• Допустимый диапазон рабочих напряжений цепей: примерно 1,6–220 В при токах от 0,001 А до 5 А.

• Рабочее положение: может устанавливаться в любых ориентациях относительно горизонта.

Конструкция и монтаж

Переключение происходит рычажным механизмом с фиксацией в крайних положениях, что обеспечивает чёткое и предсказуемое состояние контактов. Монтаж в панель выполняется через резьбовую втулку и гайку, с дополнительной фиксацией штифтом в верхней части корпуса, что повышает устойчивость к механическим вибрациям. Присоединение проводов к контактным элементам обычно производится пайкой на ножевые или штыревые выводы.

Степень защиты и контактная группа

Степень защиты корпуса обычно указывается как IP40 , а контактов и выводов — IP00 , что означает защиту от попадания инородных тел, но без защиты от воды.
Контактная группа ТВ1‑2 состоит из комбинации нормально замкнутых и нормально разомкнутых контактов (в конкретном исполнении, например, пары 1–2, 3–4 НЗ и 5–6, 7–8 НР), что позволяет использовать тумблер как простой переключатель питания или коммутации сигналов.
