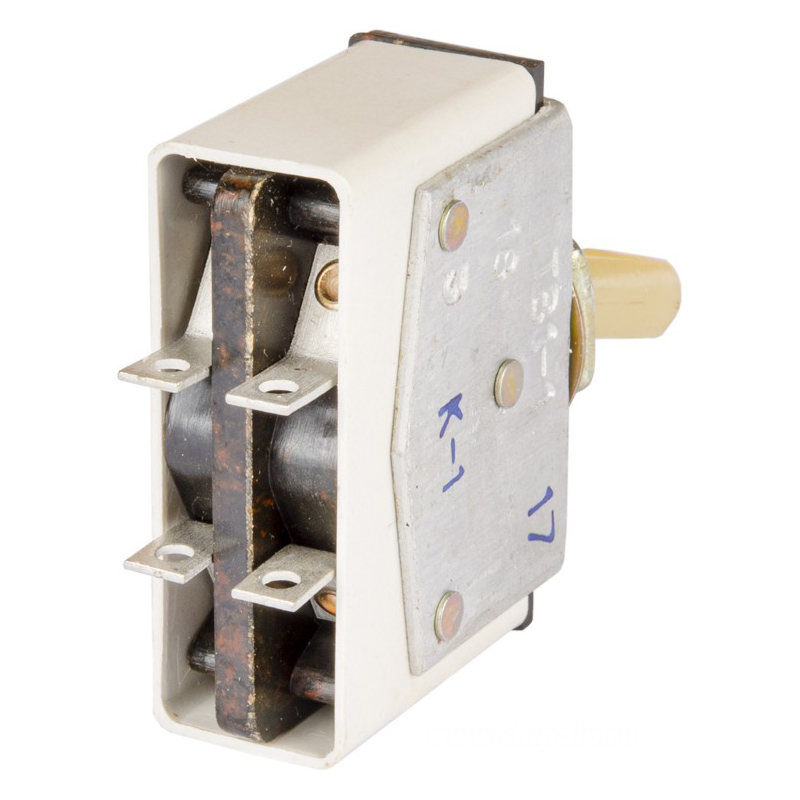

ТВ1-1 Воронеж

ТВ1-1 — это тумблер (переключатель) мгновенного действия, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, бытовых приборах и аналогичном оборудовании.

Основные характеристики

Он рассчитан на номинальное напряжение до 250 В переменного тока и номинальный ток 5 А, с монтажным отверстием диаметром 14,1 мм. Рабочая температура варьируется от -60 до +85 °С, сопротивление контактов не превышает 0,01 Ом, а электрическая прочность изоляции достигает 1100 В.

Типы исполнения

Существуют модификации вроде ТВ1-1М с контактной группой 1П+1З, ТВ1-2М (2П+2З) и ТВ1-4М (4П+4З), где П — полюс (замыкание), З — нормально разомкнутый контакт. Тумблер имеет ручной рычажный привод и применяется в цепях управления, сигнализации и контроля.

Это типичный промышленный компонент российского производства для электротехники.
