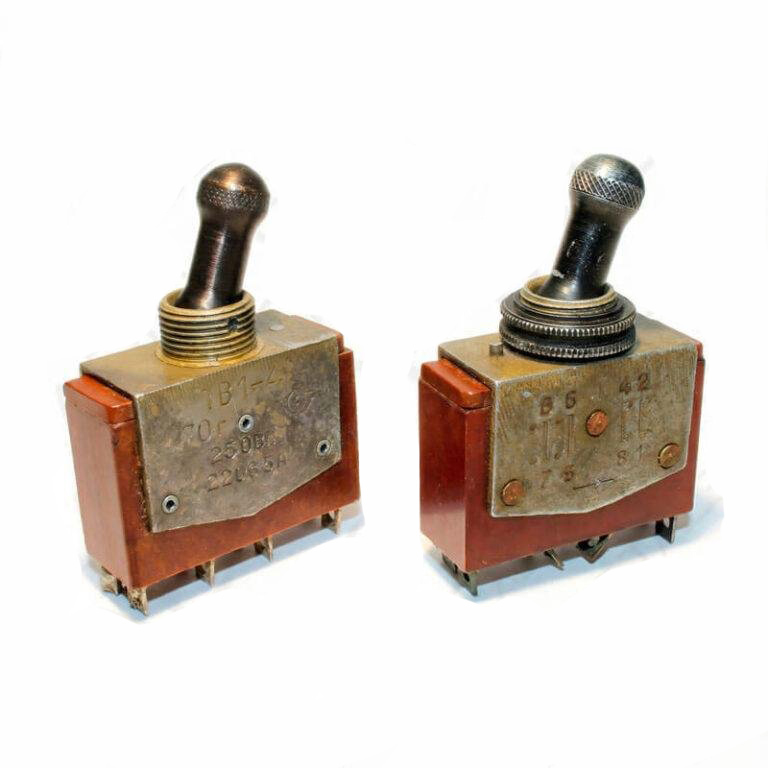

Назначение тумблера ТВ1-4

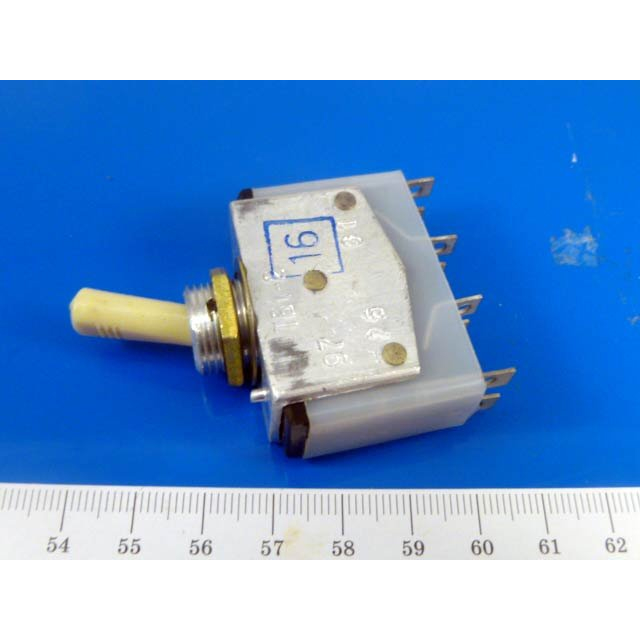

ТВ1-4 — это четырехполюсный перекидной тумблер (переключатель) производства НИИРК (Научно-исследовательский институт радиокомпонентов). Изделие предназначено для ручной коммутации низковольтных электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблер применяется в составе устройств, где требуется одновременное переключение нескольких независимых цепей одной рукояткой управления.

Технические характеристики

Коммутационные возможности тумблера рассчитаны на работу с активной нагрузкой при напряжении от 1,6 до 220 В и номинальном токе до 5 А. Допускается кратковременная перегрузка током до 10 А.

• Сопротивление замкнутой контактной пары — не более 0,01 Ом.
• Электрическая прочность изоляции — 1100 В.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Ресурс работы — до 10 000 часов.
• Степень защиты — IP40.
• Масса — до 50 г.
• Габаритные размеры — около 43 на 18 на 63 мм.

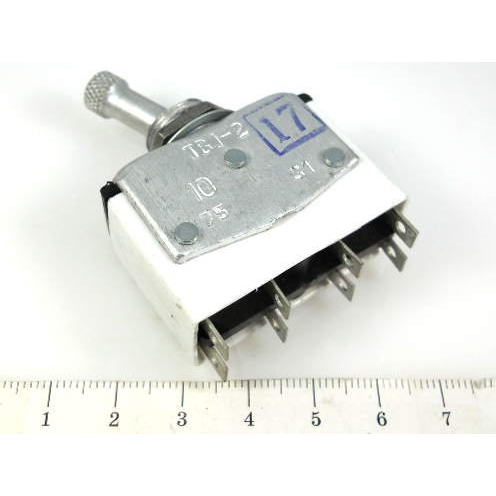

Конструкция и монтаж

Тумблер имеет двухпозиционную фиксацию ручки управления в положениях «Вкл — Выкл» (ON — OFF). В одном из положений контактные пары 1-2, 3-4, 5-6 и 7-8 являются нормально замкнутыми, что обеспечивает одновременную коммутацию четырех цепей.

Ручка управления выполнена из пластика. Возможна комплектация защитным протектором. Монтаж изделия производится объемным способом либо на панель через отверстие диаметром 14,5 мм.

Условия эксплуатации и исполнение

Тумблер сохраняет работоспособность в расширенном диапазоне температур: от минус 60 до плюс 85 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Климатическое исполнение — всеклиматическое (В, УХЛ), что позволяет применять изделие в различных климатических зонах.

Приемка и комплектация

Товар поставляется в заводской упаковке. Приемка изделия — «ОТК» (отдел технического контроля), что подтверждает проверку качества при выпуске. Год выпуска — 2022. Артикул товара — 21468.
