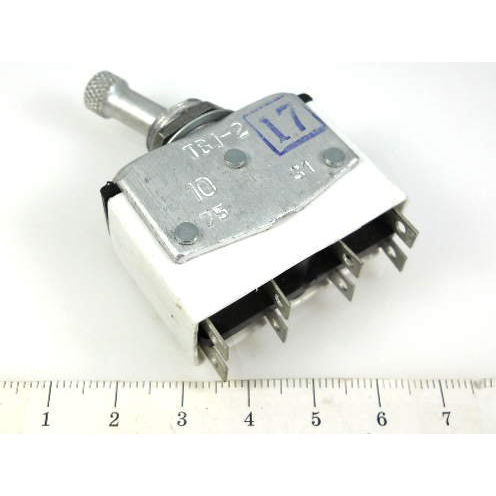

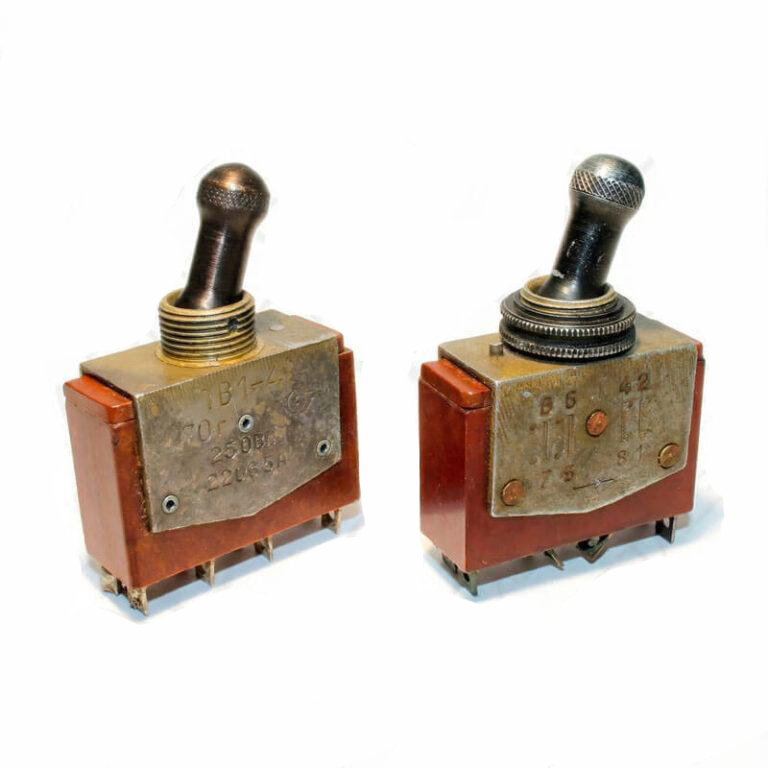

ТВ1-4 ручка пласт. 2022г «ОТК» НИИРК

Цена:

250 ₽

В наличии: 236 шт.

Заводская упаковка

Производитель: НИИРК

Технические характеристики

ТВ1-4 ручка пласт. НИИРК

ТВ1‑4 — это четырёхполюсный перекидной тумблер (переключатель) ручного управления, разработанный ещё в СССР, сейчас выпускается по старым техусловиям и широко применяется в радиоэлектронной и приборной аппаратуре. Конкретная «ручка пласт.» означает, что ручка управления тумблера выполнена из пластика, а не из металла, что характерно для некоторых исполнений изделий на базе НИИРК‑разработок.

Назначение и область применения

Тумблер ТВ1‑4 используется для ручной коммутации низковольтных цепей малой мощности в электрических цепях постоянного и переменного тока, в том числе в авиаприборах, радиоаппаратуре и другой специальной технике. Он предназначен для объемного монтажа на панели или щите и рассчитан на работу в широком диапазоне температур и повышенной влажности.

Конструкция и исполнение

Тумблер четырёхполюсный, с двухпозиционной фиксацией «Вкл–Выкл» (ON–OFF), контакты обычно организованы по схеме 4PDT (четыре полюса, два направления).
Контакты — врубные, с очень низким сопротивлением замкнутой пары (не более 0,01 Ом), что снижает потери и нагрев.
Корпус и пластиковая ручка обеспечивают удобное ручное управление, усилие переключения лежит в диапазоне примерно 3,9–14,7 Н, что позволяет использовать изделие без точной настройки.

Электрические и климатические параметры

Номинальное напряжение обычно до 220 В (переменный и постоянный ток), номинальный ток до 5 А, допустимая перегрузка по току — до 10 А.
Электрическая прочность изоляции порядка 1100 В, сопротивление изоляции не менее 1000 МОм при нормальных условиях и не менее 2 МОм при повышенной влажности.
Рабочий диапазон температур, как правило, от примерно −60 до +70…+85 °С в зависимости от конкретного исполнения, влажность при +25…+35 °С до 98%, что соответствует всеклиматическому или УХЛ‑исполнению.

Особенности «ручки пласт.» и НИИРК

Под термином «ручка пласт. НИИРК» обычно понимают исполнение тумблера ТВ1‑4, где ручка изготовлена из пластика, изготовленного по требованиям, выдвинутым НИИРК (Научно‑исследовательский институт радиокомпонентов) или разработанного на основе его типового образца. Такие изделия сохраняют габаритные размеры и посадочные размеры под стандартные отверстия в панели, а пластиковая ручка снижает массу и исключает контакт с металлом корпуса, что важно в некоторых схемах.

Описание

Назначение тумблера ТВ1-4

ТВ1-4 с пластиковой ручкой производства НИИРК — это четырёхполюсный перекидной тумблер ручного управления, предназначенный для коммутации низковольтных электрических цепей малой мощности. Изделие применяется в цепях постоянного и переменного тока, в том числе в радиоэлектронной аппаратуре, приборных комплексах и специальной технике. Тумблер рассчитан на объёмный монтаж на панели или щите и сохраняет работоспособность в широком диапазоне температур и при повышенной влажности.

Конструкция восходит к советской разработке и выпускается по старым техническим условиям, благодаря чему изделие широко востребовано при ремонте и обслуживании ранее выпущенного оборудования. Артикул позиции — 21467, категория — тумблеры.

Конструкция и особенности исполнения

Тумблер имеет четыре полюса и двухпозиционную фиксацию «Вкл–Выкл» (ON–OFF). Контакты обычно организованы по схеме 4PDT — четыре полюса, два направления. Контактная группа выполнена врубной, с очень низким сопротивлением замкнутой пары — не более 0,01 Ом, что снижает потери и нагрев в цепи.

Исполнение «ручка пласт.» означает, что ручка управления изготовлена из пластика, а не из металла. Это снижает массу изделия и исключает контакт оператора с металлическими частями корпуса, что важно в ряде схем. Посадочные и габаритные размеры при этом соответствуют стандартным отверстиям в панели, поэтому тумблер взаимозаменяем с металлическим исполнением.

Усилие переключения лежит в диапазоне примерно от 3,9 до 14,7 Н, что обеспечивает чёткую фиксацию положения без необходимости точной настройки механизма.

Электрические и климатические параметры

Номинальное напряжение — обычно до 220 В постоянного и переменного тока.
Номинальный ток — до 5 А, допустимая перегрузка по току — до 10 А.
Электрическая прочность изоляции — порядка 1100 В.
Сопротивление изоляции — не менее 1000 МОм в нормальных условиях и не менее 2 МОм при повышенной влажности.
Рабочий диапазон температур — от примерно минус 60 до плюс 70…85 °С в зависимости от исполнения.
Влажность при температуре плюс 25…35 °С — до 98 %, что соответствует всеклиматическому или УХЛ-исполнению.

Применение и приёмка

Тумблер применяется для ручной коммутации маломощных цепей в авиаприборах, радиоаппаратуре и другой специальной технике. Изделие поставляется в заводской упаковке. Приёмка продукции — «ОТК», год выпуска указанной позиции — 2022. Производитель — НИИРК.

При монтаже важно учитывать номинальные ток и напряжение, а также условия эксплуатации конкретного исполнения, поскольку климатические и электрические параметры могут незначительно отличаться в зависимости от партии и технических условий выпуска.
