Назначение

ТВ1-1 ручка пласт. НИИРК «ОТК» — это однополюсный перекидной тумблер, предназначенный для ручного управления в электрических цепях радиоэлектронной, приборной и специальной аппаратуры. Изделие применяется для коммутации цепей сигнализации, питания и управления и способно работать как с постоянным, так и с переменным током.

Модель выпускается в варианте с пластиковой ручкой — это исполнение обозначено в названии как «ручка пласт.». Изделие имеет приёмку «ОТК», что подтверждает прохождение заводского контроля качества, и выпущено в 2022 году. Поставка осуществляется в заводской упаковке.

Основные технические характеристики

Тумблер имеет два положения (off-on, SPDT). Контакты выполнены по схеме с нормально замкнутой парой 1-2 и нормально разомкнутой парой 3-4. Ниже перечислены подтверждённые параметры изделия.

• Номинальный ток — до 5 А при напряжении 220 В.
• Максимальная коммутируемая мощность — 250 Вт.
• Сопротивление контактов — не более 10 мОм.
• Электрическая прочность изоляции — 1100 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Усилие переключения — от 3,9 до 14,7 Н.
• Ресурс переключений — до 10 000 циклов.
• Рабочая температура — от минус 60 до плюс 70 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Степень защиты — IP40.
• Покрытие контактов — серебро (Ag).
• Масса — около 32 граммов.

Конструкция и монтаж

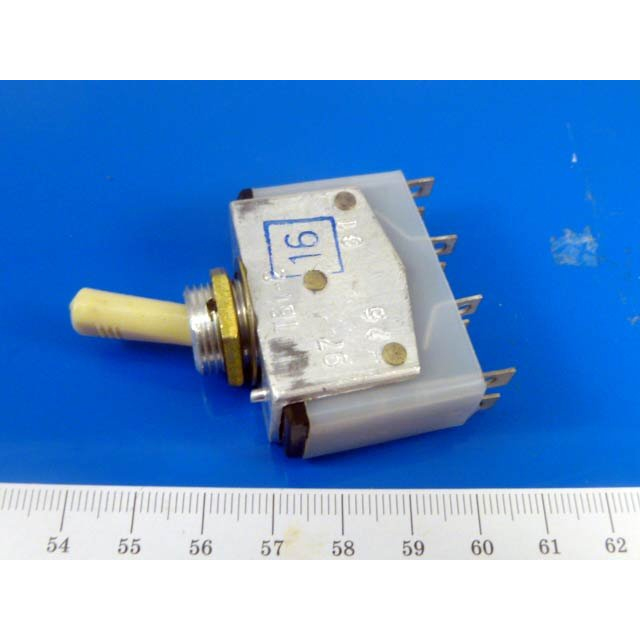

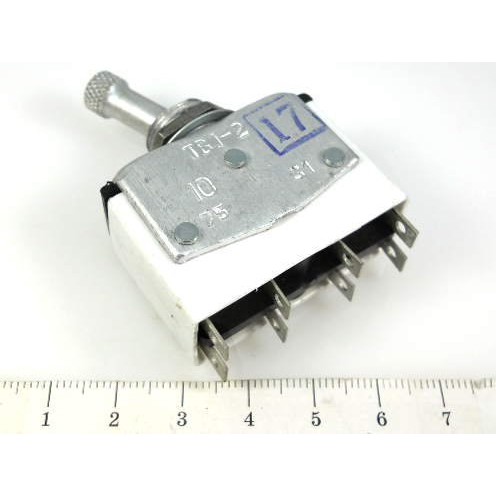

Корпус тумблера металлический, цвет обычно белый, ручка пластиковая. Габаритные размеры составляют примерно 40 на 17 на 63 миллиметра. Монтаж выполняется на панель через отверстие диаметром 14,5 миллиметра.

Конструкция не предусматривает индикации и защитного протектора, что упрощает установку в стандартные посадочные места приборных панелей. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление при коммутации низковольтных цепей малой мощности.

Применение

Тумблер используется в аппаратуре НИИРК (НИИ радиоприборостроения) и в аналогичных системах для надёжной коммутации низковольтных цепей малой мощности. Он подходит для цепей сигнализации, питания и управления в составе радиоэлектронных и приборных комплексов.

Производителями подобной продукции выступают ВЗКА, Воронежский завод контактной аппаратуры и другие предприятия. Изделие соответствует ТУ УСО.360.075 ТУ. Благодаря широкому диапазону рабочих температур и климатическому исполнению УХЛ тумблер применим в аппаратуре, эксплуатируемой в различных климатических условиях.

Комплектация и особенности поставки

1. Тумблер ТВ1-1 с пластиковой ручкой — 1 штука.
2. Заводская упаковка.
3. Приёмка «ОТК».
4. Год выпуска — 2022.

Артикул изделия — 21461. Категория — тумблеры. Производитель — НИИРК.
