Назначение и область применения

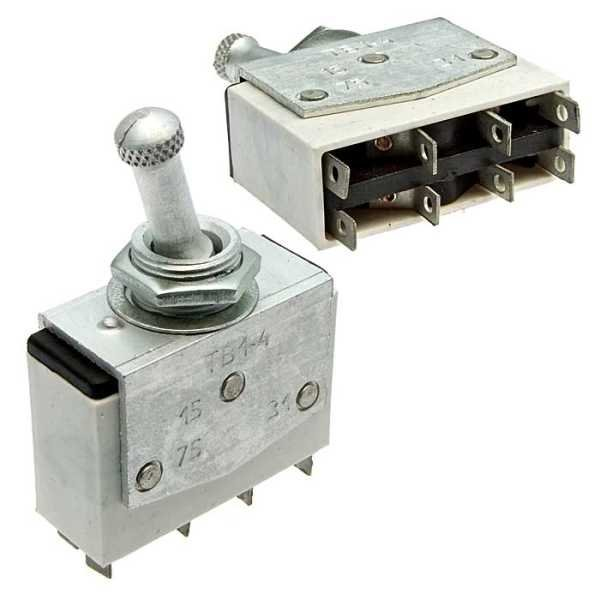

Тумблер ТВ1-4 с протектором производства НИИРК представляет собой четырёхполюсный перекидной переключатель, выполненный на два положения с фиксацией. Данный коммутационный элемент предназначен для работы в электрических цепях постоянного и переменного тока и находит широкое применение в радиоэлектронной аппаратуре, средств автоматики, а также в цепях сигнализации, управления и питания малой мощности.

Благодаря всеклиматическому исполнению или исполнению для умеренного и холодного климата тумблер допускается применять в условиях повышенной влажности и значительных перепадов температур. Это делает его пригодным как для промышленного, так и для бытового оборудования, где требуется надёжная коммутация нескольких независимых цепей одновременно.

Конструкция и особенности

Корпус тумблера изготавливается из диэлектрического материала, обеспечивающего электрическую изоляцию токоведущих частей. Контакты выполнены из медных сплавов с добавлением драгметаллов, что позволяет добиться низкого переходного сопротивления и стабильной работы при многократных переключениях.

Переключатель имеет фиксацию в двух положениях «Вкл–Выкл» и устанавливается на панель посредством монтажного отверстия диаметром около 14,5 мм. Усилие переключения лежит в диапазоне примерно от 3,9 до 14,7 Н, что обеспечивает чёткое срабатывание и исключает самопроизвольное изменение положения.

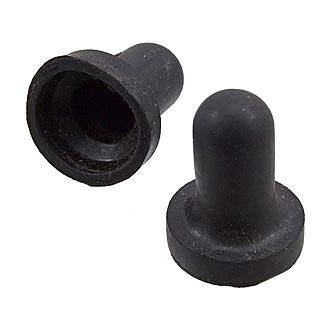

В комплект входит защитный колпачок (протектор), обычно выполненный из пластика чёрного цвета. Протектор защищает ручку и контакты от случайного срабатывания, пыли и механических повреждений. Масса тумблера с протектором составляет порядка 50 г, степень защиты корпуса — примерно IP40.

Технические характеристики

• Номинальный ток — порядка 5 А.
• Номинальное напряжение — до 220 В постоянного и переменного тока.
• Максимальная коммутируемая мощность — обычно до 250 Вт.
• Сопротивление замкнутого контакта — не более 0,01 Ом.
• Электрическая прочность изоляции — порядка 1100 В.
• Сопротивление изоляции — не менее 1000 МОм при нормальных условиях.
• Рабочий диапазон температур — примерно от минус 60 до плюс 70 °C.
• Относительная влажность — до 98 процентов при температуре плюс 25 °C.
• Количество полюсов — четыре.
• Количество положений — два, с фиксацией.

Применение и условия эксплуатации

Тумблер ТВ1-4 с протектором востребован в схемах, где необходимо одновременное переключение четырёх независимых цепей. Это типично для пультов управления, стоек радиоэлектронной аппаратуры, систем сигнализации и автоматики. Устойчивость к влаге и широкому температурному диапазону позволяет использовать изделие в неотапливаемых помещениях, на объектах с повышенной влажностью и в регионах с холодным климатом.

Установка производится на панель через монтажное отверстие, что упрощает монтаж и замену элемента. Наличие защитного протектора снижает риск случайного переключения и защищает механизм от загрязнений, что особенно важно в условиях промышленной эксплуатации.

Приёмка и комплектация

Тумблер поставляется в заводской упаковке. Изделие прошло приёмку «ОТК», год выпуска — 2020. Артикул товара — 21466. Производитель — НИИРК.

1. Тумблер ТВ1-4 — 1 штука.
2. Протектор защитный — 1 штука.
3. Заводская упаковка.

Категория товара — тумблеры. Изделие относится к коммутационным элементам управления и предназначено для эксплуатации в составе электрических цепей постоянного и переменного тока малой мощности.
