Назначение и область применения

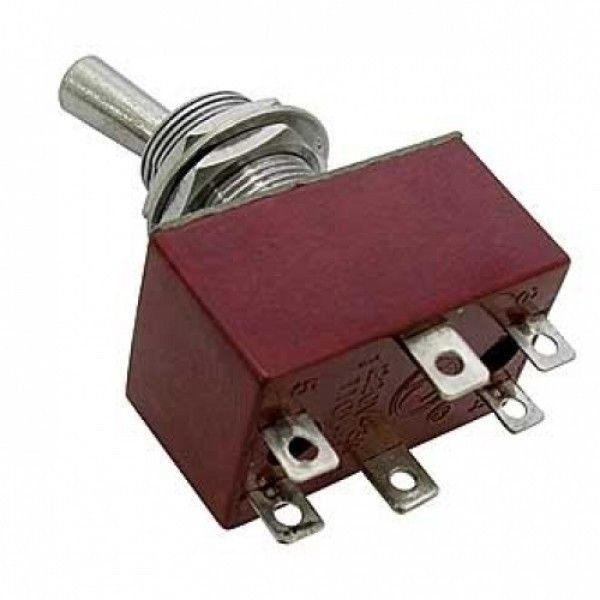

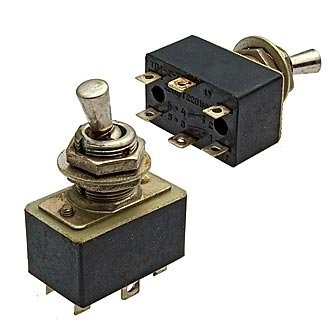

ТП1-2 (Белово) «ОТК» — двухполюсный тумблер-переключатель производства АО «Кузбассрадио» из города Белово, предназначенный для ручной коммутации низковольтных электрических цепей малой мощности в радиоэлектронной аппаратуре и промышленных установках. Тумблер применяется в стационарных и передвижных установках для цепей сигнализации и управления, где не требуется частое переключение.

Данная позиция поставляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2025. Артикул товара — 21471. Товар поставляется в заводской упаковке.

Конструкция и режим работы

ТП1-2 имеет два положения (ON-ON) с фиксацией. Контактная группа выполнена по схеме 2П (DPDT), что обеспечивает независимую коммутацию двух цепей. Рычаг может быть металлическим или пластиковым. Монтаж производится на панель; корпус изготовлен из бакелита, подсветка отсутствует.

Устройство подходит для работы как с постоянным, так и с переменным током напряжением до 220 В и током до 2 А (у отдельных аналогов — до 3 А). Совокупность конструктивных решений делает тумблер пригодным для цепей управления и сигнализации с умеренной нагрузкой.

Основные технические характеристики

• Напряжение: от 1,6 до 220 В.
• Ток: от 0,001 до 2 А; предельная мощность около 220 Вт.
• Сопротивление контакта: не более 0,02 Ом.
• Электрическая прочность изоляции: 1100 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Масса: не более 26 г.
• Габаритные размеры: примерно 28,5 на 17,5 на 44 мм; монтажный диаметр 12 мм.
• Усилие переключения: от 3,9 до 14,7 Н.
• Рабочая температура: от минус 60 до плюс 70 градусов Цельсия.
• Ресурс: до 10 000 циклов.
• Степень защиты: IP40 для корпуса, IP00 для выводов.

Применение и совместимость

Тумблер востребован в радиоэлектронной аппаратуре, а также в промышленных установках, где необходима ручная коммутация низковольтных цепей. Типовые задачи — включение и отключение сигнальных и управляющих цепей, не требующих частых переключений. Монтаж на панель с использованием стандартного посадочного места диаметром 12 мм упрощает замену и установку в существующее оборудование.

Изделие соответствует ТУ УС0.360.075ТУ. Существуют варианты исполнения с металлическим рычагом, а также аналоги других производителей; основные отличия касаются ресурса и точных габаритов (например, 28 на 20 на 45,7 мм у аналогов). Все версии соответствуют указанным техническим условиям.

Комплектация и особенности поставки

Товар поставляется в заводской упаковке. Производитель в карточке товара не указан, однако конструкция и маркировка соответствуют изделию ТП1-2 производства АО «Кузбассрадио» (город Белово). Позиция прошла приёмку «ОТК», что подтверждает соответствие заявленным характеристикам. Год выпуска — 2025. Артикул для заказа — 21471.
