ПТ9‑1В — это миниатюрный многополюсный тумблер (переключатель) контактного типа, производившийся Смоленским заводом радиодеталей (Смоленск, Россия) для применения в радиоэлектронной аппаратуре и бортовых устройствах.
Назначение и общая конструкция
ПТ9‑1В предназначен для коммутации электрических цепей постоянного и переменного тока в условиях аппаратуры общего и промышленного назначения.
Переключатель имеет четыре коммутируемые цепи, исполнение «В» (веклиматическое, т.е. рассчитан на широкий диапазон температур и влажности), что делает его пригодным для эксплуатации в сложных климатических условиях.
Основные электрические параметры
Тумблер рассчитан на небольшие токи и напряжения:
коммутируемый ток переменного/постоянного типа до примерно 0,5 А,
коммутируемое напряжение до нескольких десятков вольт (в ряде источников указывается до 36 В),
мощность коммутации порядка 18 Вт.
Электрическая прочность изоляции ПТ9‑1В (для варианта «1») составляет 500 В действующего значения, что обеспечивает достаточную надежность при работе в низковольтных цепях.
Механические и эксплуатационные особенности
Переключатель выполнен в миниатюрном металлическом корпусе с рычажным приводом; типичная масса изделия около 27 г.
Усилие переключения лежит в диапазоне примерно 2,94–14,7 Н (0,3–1,5 кгс), контактное сопротивление не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает низкие потери и хорошую надежность соединения.
Климатическое исполнение и применение
Климатическое исполнение «В» предусматривает работу тумблера в интервале температур, типичном для аппаратуры общего назначения, включая наземные и бортовые системы.
ПТ9‑1В часто встречается в старых радиоэлектронных блоках, измерительных и коммутационных устройствах, а также в изделиях советского и раннего постсоветского периода, где требуется надежный многополюсный тумблер для переключения нескольких цепей одновременно.
Описание
ПТ9-1В
ПТ9-1В: миниатюрный тумблер для коммутации электрических цепей
ПТ9-1В — миниатюрный тумблерный переключатель , применяемый в радиоэлектронной аппаратуре, системах управления, измерительных устройствах и другом оборудовании, где требуется надежная ручная коммутация цепей постоянного и переменного тока. Изделие относится к серии ПТ9 и рассчитано на внутренний монтаж с подключением проводников пайкой.
Назначение ПТ9-1В
Тумблер ПТ9-1В используется для переключения, включения и отключения электрических цепей. Конструкция с рычажным приводом делает управление простым и наглядным: положение рычага соответствует выбранному режиму работы оборудования.
Основные области применения:
Радиоэлектронная аппаратура общего и специального назначения.
Контрольно-измерительные приборы.
Панели управления и блоки питания.
Сигнальные, управляющие и вспомогательные цепи.
Лабораторное, промышленное и приборное оборудование.

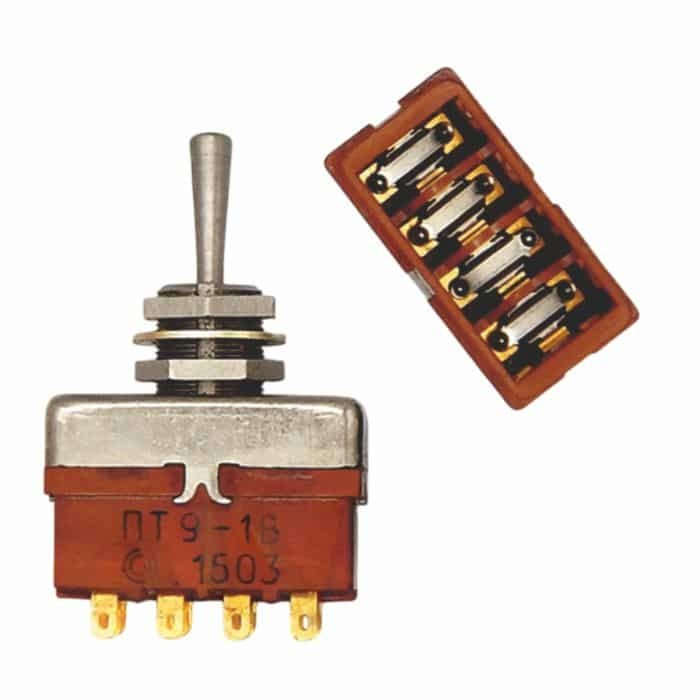

ПТ9-1В характеризуется как четырехполюсный миниатюрный переключатель на два фиксированных положения. Он предназначен для установки в монтажное отверстие панели и закрепляется резьбовым соединением.
Технические особенности
Ключевое преимущество ПТ9-1В — сочетание компактных габаритов с параметрами, подходящими для эксплуатации в ответственных электронных устройствах. Для данного исполнения указываются коммутация постоянного и переменного тока, рабочее напряжение до 250 В и ток до 3 А; при этом допустимые режимы зависят от конкретной нагрузки и исполнения изделия.
| Параметр | Характеристика |
|---|---|
| Тип изделия | Тумблерный переключатель |
| Серия | ПТ9 |
| Конструкция | Миниатюрная, рычажный привод |
| Количество полюсов | Четыре |
| Положения | Два фиксированных |
| Монтаж | На панели, резьбовое крепление |
| Подключение | Пайка к хвостовикам контактов |
| Сопротивление контакта | Не более 0,05 Ом |
| Сопротивление изоляции | Не менее 1 000 МОм |
| Электрическая прочность изоляции для ПТ9-1В | 500 В |
| Масса | Около 27 г |
Указанные параметры следует сопоставлять с технической документацией конкретного исполнения и условиями эксплуатации оборудования.
Климатическое исполнение
Буква «В» в обозначении ПТ9-1В указывает на всеклиматическое исполнение. Такие тумблеры могут использоваться в аппаратуре, для которой важна устойчивость к широкому диапазону внешних условий. В зависимости от категории приемки рабочий температурный диапазон составляет от −45 до +85 °C либо от −60 до +85 °C.
Высокое сопротивление изоляции и электрическая прочность изоляции помогают снизить риск нежелательных утечек и пробоев при корректном применении в составе устройства. Это особенно важно для цепей управления, сигнализации и измерения.
Пример применения
Например, ПТ9-1В может применяться на лицевой панели измерительного прибора для переключения между двумя режимами работы: «контроль» и «измерение». При переводе рычага оператор одновременно меняет состояние нескольких независимых цепей, поскольку конструкция предусматривает несколько полюсов. Это упрощает компоновку панели и делает режимы работы более понятными.
Почему ПТ9-1В востребован
ПТ9-1В остается актуальным компонентом для обслуживания, ремонта и разработки радиоэлектронной техники благодаря понятной конструкции, панельному монтажу, пайке контактов и рассчитанности на многократные переключения. Минимальная наработка для серии приводится на уровне 15 000 часов в допустимых техническими условиями режимах; для активной нагрузки также указывается ресурс до 15 000 циклов переключения.
При подборе тумблера важно учитывать не только число полюсов и положение фиксации, но и фактические напряжение, ток, тип нагрузки, условия окружающей среды и требования конкретной электрической схемы.
