ПТ8-7В 2025г «ОТК» Кузбассрадио

Цена:

2450 ₽

В наличии: 1 шт.

Заводская упаковка

Производитель: Кузбассрадио

Технические характеристики

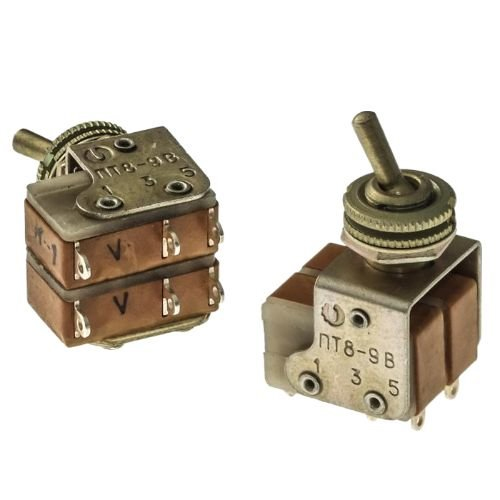

ПТ8-7В Кузбассрадио

ПТ8-7В — это двухполюсный тумблер-переключатель производства АО «Кузбассрадио» (г. Белово), предназначенный для ручного управления коммутацией цепей сигнализации, питания и управления. Он работает по алгоритму on-on с двумя положениями, имеет электрическую схему DPDT (двойной перекидной контакт двухполюсный) и фиксируется в каждом положении.

Основные характеристики

Габариты : длина 50 мм, ширина 20 мм, высота 22 мм; корпус из карболита, ручка из металла коричневого цвета.
Монтаж : на панель через крепежное отверстие диаметром 8,2 мм.
Электрические параметры : номинальный ток 2 А, напряжение 250 В, максимальная коммутируемая мощность 250 Вт, сопротивление контактов не более 20 мОм (покрытие золото), электрическая прочность изоляции 1130 В.
Условия эксплуатации : температура от -60 до +100 °C, влажность до 98% при +35 °C, степень защиты IP40, всеклиматическое исполнение (В).
Ресурс и надежность : наработка на отказ не менее 10000 часов, сопротивление изоляции ≥1000 МОм, усилие переключения 2,45–11,8 Н, срок хранения до 15 лет.

Применение

Переключатель ПТ8-7В соответствует ТУ УСО.360.056 и применяется в промышленной электронике, радиотехнике и приборостроении для надежной коммутации в широком диапазоне условий. Масса изделия около 20,9 г, заводская маркировка — ПТ8-7В.

Описание

ПТ8-7В

ПТ8-7В: двухполюсный тумблер для надёжной коммутации цепей

ПТ8-7В — двухполюсный перекидной тумблер ручного управления, рассчитанный на коммутацию электрических цепей постоянного и переменного тока. Устройство применяется в радиоэлектронной аппаратуре, системах управления, измерительных приборах и другом оборудовании, где требуется ручное переключение двух независимых цепей.

Назначение ПТ8-7В

Тумблер ПТ8-7В выполнен по схеме DPDT — две контактные группы по три контакта. Алгоритм работы ON-ON означает, что ручка фиксируется в каждом из двух рабочих положений: при переключении одновременно изменяется состояние двух полюсов.

Конструкция без защитного протектора предназначена для установки на панель. Электрическое подключение обычно выполняют пайкой, а монтажное отверстие для крепления имеет диаметр около 8,2 мм.

Основные характеристики

Параметр	Значение
Тип	Тумблер перекидной, двухполюсный
Контактная схема	DPDT, 2×ON-ON
Количество положений	2 с фиксацией
Номинальный ток	До 2 А
Номинальное напряжение	До 250 В
Сопротивление контактов	Не более 0,02 Ом
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	До 1130 В
Рабочая температура	От −60 до +100 °C
Способ установки	Панельный монтаж
Степень защиты	IP40
Ресурс	До 25 000 переключений

Технические параметры могут незначительно различаться в зависимости от исполнения, года выпуска и сопроводительной документации конкретной партии.

Особенности конструкции

ПТ8-7В сочетает компактные габариты с устойчивостью к эксплуатации в широком диапазоне температур. Всеклиматическое исполнение позволяет использовать тумблер в аппаратуре, работающей как в отапливаемых помещениях, так и в условиях пониженных либо повышенных температур.

Для изделия характерны следующие особенности:

Фиксация рычага в двух устойчивых положениях.
Одновременная коммутация двух электрических цепей.
Низкое переходное сопротивление контактов — до 20 мОм.
Высокое сопротивление изоляции — от 1000 МОм.
Работа при относительной влажности до 98% при температуре +35 °C.
Панельное крепление и выводы, рассчитанные на пайку.
Отсутствие световой индикации и защитного протектора.

Где применяется ПТ8-7В

Тумблер ПТ8-7В используют там, где необходимо вручную переключать режимы работы электрического оборудования. Типовые области применения включают:

Радиоэлектронные устройства и блоки питания.
Контрольно-измерительную аппаратуру.
Пульты управления и испытательные стенды.
Промышленные шкафы автоматики.
Лабораторное оборудование.
Аппаратуру связи и специальные электронные системы.

Например, ПТ8-7В может применяться для выбора одного из двух режимов работы прибора, переключения резервной цепи или одновременного изменения соединений в двух независимых контурах.

Что учитывать при применении

При проектировании устройства важно сопоставить реальную нагрузку с номинальными параметрами тумблера: током до 2 А и напряжением до 250 В. Также следует предусмотреть надёжную пайку выводов, правильный диаметр посадочного отверстия и защиту оборудования от пыли и прямого попадания влаги, поскольку заявленная степень защиты IP40 не предполагает герметичности.

ПТ8-7В остаётся практичным решением для ручной коммутации двух цепей: он объединяет фиксированное двухпозиционное переключение, панельный монтаж, широкий температурный диапазон и стабильные электрические характеристики.
