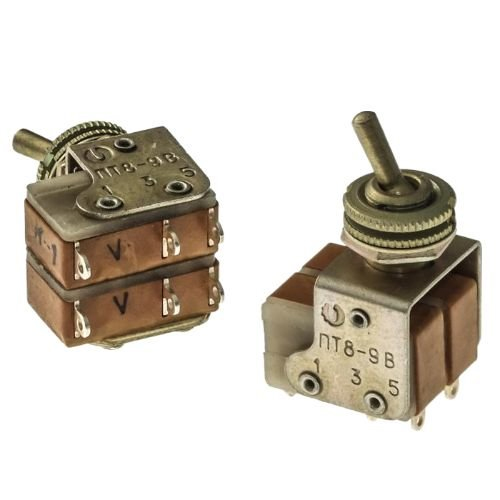

ПТ8-7В 2023г «ОТК» Кузбассрадио

Цена:

2400 ₽

В наличии: 20 шт.

Заводская упаковка

Производитель: Кузбассрадио

Технические характеристики

ПТ8-7В Кузбассрадио

ПТ8-7В от Кузбассрадио — это двухполюсный тумблер-переключатель ручного управления с алгоритмом работы on-on (два положения). Он предназначен для коммутации цепей сигнализации, питания и управления.

Основные характеристики

Устройство имеет номинальный ток 2 А и напряжение 250 В, с максимальной коммутируемой мощностью 250 Вт. Электрическая прочность изоляции достигает 1130 В, сопротивление контактов — не более 20 мОм, а сопротивление изоляции — не менее 1000 МОм.

Габариты корпуса составляют 20×22×50 мм, ширина 20 мм, высота 15 мм; монтаж осуществляется на панель через отверстие диаметром 8,2 мм. Рабочий интервал температур — от -60 до +100 °C, климатическое исполнение всеклиматическое (В), степень защиты IP40.

Конструкция и применение

Корпус выполнен из карболита, ручка — из металла, покрытие контактов — золото (Au), электрическая схема DPDT (двойной перекидной контакт). Усилие переключения — от 2,45 до 11,8 Н, ресурс — 10000 часов, наработка на отказ — не менее 10000 ч.

Производитель — АО «Кузбассрадио» (Белово), соответствует ТУ УСО.360.056, применяется в промышленных и бытовых устройствах для надежного переключения.

Описание

ПТ8-7В

ПТ8-7В: двухполюсный тумблер для надёжной коммутации цепей

ПТ8-7В — двухполюсный перекидной тумблер ручного управления, рассчитанный на коммутацию электрических цепей постоянного и переменного тока. Устройство применяется в радиоэлектронной аппаратуре, системах управления, измерительных приборах и другом оборудовании, где требуется ручное переключение двух независимых цепей.

Назначение ПТ8-7В

Тумблер ПТ8-7В выполнен по схеме DPDT — две контактные группы по три контакта. Алгоритм работы ON-ON означает, что ручка фиксируется в каждом из двух рабочих положений: при переключении одновременно изменяется состояние двух полюсов.

Конструкция без защитного протектора предназначена для установки на панель. Электрическое подключение обычно выполняют пайкой, а монтажное отверстие для крепления имеет диаметр около 8,2 мм.

Основные характеристики

Параметр	Значение
Тип	Тумблер перекидной, двухполюсный
Контактная схема	DPDT, 2×ON-ON
Количество положений	2 с фиксацией
Номинальный ток	До 2 А
Номинальное напряжение	До 250 В
Сопротивление контактов	Не более 0,02 Ом
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	До 1130 В
Рабочая температура	От −60 до +100 °C
Способ установки	Панельный монтаж
Степень защиты	IP40
Ресурс	До 25 000 переключений

Технические параметры могут незначительно различаться в зависимости от исполнения, года выпуска и сопроводительной документации конкретной партии.

Особенности конструкции

ПТ8-7В сочетает компактные габариты с устойчивостью к эксплуатации в широком диапазоне температур. Всеклиматическое исполнение позволяет использовать тумблер в аппаратуре, работающей как в отапливаемых помещениях, так и в условиях пониженных либо повышенных температур.

Для изделия характерны следующие особенности:

Фиксация рычага в двух устойчивых положениях.
Одновременная коммутация двух электрических цепей.
Низкое переходное сопротивление контактов — до 20 мОм.
Высокое сопротивление изоляции — от 1000 МОм.
Работа при относительной влажности до 98% при температуре +35 °C.
Панельное крепление и выводы, рассчитанные на пайку.
Отсутствие световой индикации и защитного протектора.

Где применяется ПТ8-7В

Тумблер ПТ8-7В используют там, где необходимо вручную переключать режимы работы электрического оборудования. Типовые области применения включают:

Радиоэлектронные устройства и блоки питания.
Контрольно-измерительную аппаратуру.
Пульты управления и испытательные стенды.
Промышленные шкафы автоматики.
Лабораторное оборудование.
Аппаратуру связи и специальные электронные системы.

Например, ПТ8-7В может применяться для выбора одного из двух режимов работы прибора, переключения резервной цепи или одновременного изменения соединений в двух независимых контурах.

Что учитывать при применении

При проектировании устройства важно сопоставить реальную нагрузку с номинальными параметрами тумблера: током до 2 А и напряжением до 250 В. Также следует предусмотреть надёжную пайку выводов, правильный диаметр посадочного отверстия и защиту оборудования от пыли и прямого попадания влаги, поскольку заявленная степень защиты IP40 не предполагает герметичности.

ПТ8-7В остаётся практичным решением для ручной коммутации двух цепей: он объединяет фиксированное двухпозиционное переключение, панельный монтаж, широкий температурный диапазон и стабильные электрические характеристики.
