ПТ8-1В Кузбассрадио

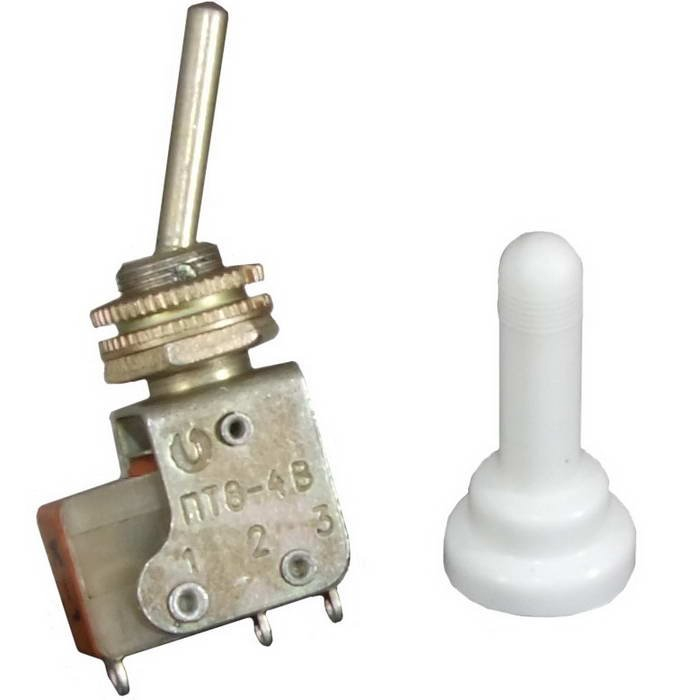

ПТ8‑1В — это миниатюрный однополюсный перекидной тумблер производства предприятия АО «Кузбассрадио» , предназначенный для ручного переключения электрических цепей в радиоэлектронной аппаратуре общепромышленного и специального назначения.

Основные параметры и схема

• Номинальный ток: до 2 А.

• Номинальное напряжение: до 250 В (постоянный и переменный ток).

• Алгоритм работы: on–on , двухпозиционный с фиксацией рукоятки (положение 1 и 2 устойчивы).

• Электрическая схема контактов: SPDT (один общий контакт, два переключаемых), типичная коммутация: положение 1 — цепь 1–2, положение 2 — цепь 1–3.

Конструкция и монтаж

• Исполнение: однополюсный перекидной тумблер без протектора (крышечки‑заглушки).

• Метод механического монтажа: крепление на панель через круглое отверстие диаметром около 8,2 мм.

• Электрическая подключение: контакты под пайку (без винтовых зажимов), материал контактов — латунь с серебреным покрытием.

• Корпус выполнен из карболита , цвет — преимущественно коричневый, рукоятка металлическая серого цвета.

Рабочие и климатические условия

• Рабочее положение: любое , устройство не требует определённой ориентации в пространстве.

• Диапазон рабочих температур: примерно от −60 до +100 °C , что позволяет применять ПТ8‑1В в достаточно жёстких климатических условиях.

• Степень защиты изоляции: IP40 (защита от попадания твёрдых предметов диаметром >1 мм, но без защиты от воды).

Эксплуатационные характеристики

• Максимальная коммутируемая мощность: порядка 250 Вт.

• Сопротивление контактов: не более 0,02 Ом ; сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции: около 1130 В эффективного значения при испытании.

• Ресурс: не менее 25 000 циклов переключения , минимальная наработка — около 10 000 часов.
