ПТ69-2В Смоленск

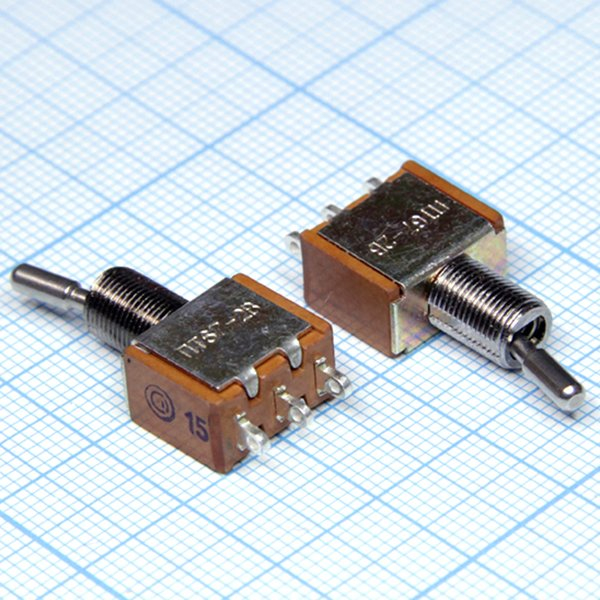

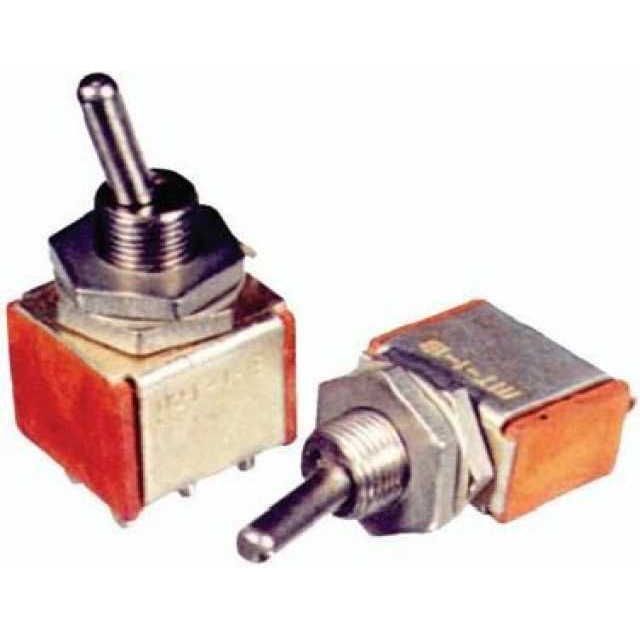

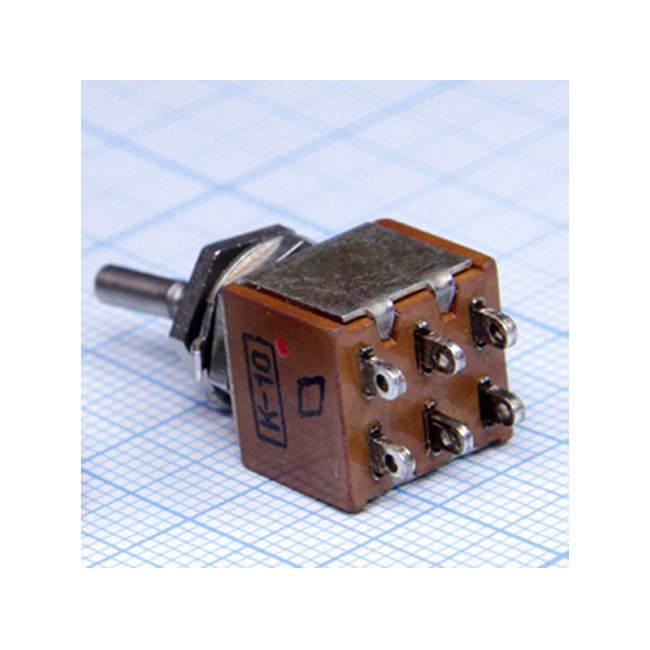

Тумблер ПТ69‑2В (Смоленск) — это миниатюрный двухполюсный перекидной переключатель с фиксированной рукояткой, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Назначение и применение

• Предназначен для включения/выключения и переключения цепей питания, управления и сигнализации в приборах и блоках РЭА.

• Используется в аппаратуре, эксплуатируемой в широком диапазоне климатических условий, в том числе во всеклиматическом исполнении «В» (внутренний монтаж).

Конструкция и монтаж

• Выполнен как двухполюсный тумблер с двухпозиционной фиксацией положения рукоятки (включено/выключено).

• Крепится в панели с помощью резьбового соединения, выводы рассчитаны на монтаж под пайку.

• Корпус и ручка выполнены в компактном исполнении, масса одной единицы — около 9 г.

Основные электрические характеристики

• Номинальное напряжение не более 220 В постоянного и переменного тока.

• Коммутационный ток от 0,1 мА до 6 А (в зависимости от режима работы).

• Сопротивление контакта не более 0,05 Ом (приемка «1») и до 0,01 Ом (приемка «5»).

• Сопротивление изоляции не менее 1000 МОм , электрическая прочность изоляции составляет около 750 В.

Условия эксплуатации

• Рабочий диапазон температур окружающей среды — примерно от −60 до +85 °C , что позволяет использовать ПТ69‑2В в суровых климатических условиях.

• Допускается повышенная относительная влажность до 98% при 35 °C.

• Гарантийный срок службы — до 12 лет для приемки «1» и до 20 лет для приемки «5».
