ПТ67-2В Смоленск

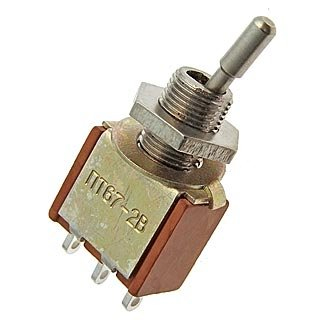

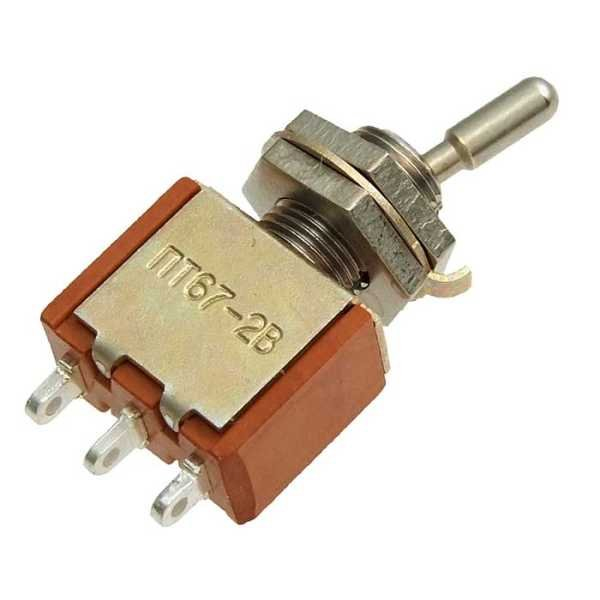

ПТ67-2В — это миниатюрный перекидной тумблер, производимый Смоленским заводом радиодеталей (СЗР). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики

Тумблер имеет одну контактную группу, однополюсный переключатель с двухпозиционной фиксацией ручки управления. Рабочий ток достигает 5–6 А при напряжении до 220 В, усилие переключения — от 1,2 до 10 Н.

Сопротивление контакта не превышает 0,05 Ом (приемка «1») или 0,01 Ом (приемка «5»), сопротивление изоляции >1000 МОм, электрическая прочность изоляции — 1100 В.

Условия эксплуатации

Рабочая температура — от -60 до +85 °C, повышенная влажность при 35 °C до 98%. Климатическое исполнение всеклиматическое «В», масса изделия — 7,5 г.

Монтаж и применение

Способ монтажа — объемный, крепление в отверстии панели резьбовым соединением, выводы под пайку. Это аналог тумблера П1Т-1-1В, используется во внутренней установке.
