Назначение тумблера ПТ57-6Н-1В

ПТ57-6Н-1В производства Смоленского НПО «ФЕНИКС» представляет собой германиевый микротумблер, предназначенный для коммутации слаботочных электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Данный переключатель находит применение в устройствах связи, измерительной и радиотехнической аппаратуре, где требуется надёжное переключение маломощных сигнальных и управляющих цепей.

Тумблер чаще всего используется в цепях сигнализации, питания и управления малой мощности. Он обеспечивает стабильный электрический контакт при малых токах коммутации, что делает его востребованным в точных измерительных приборах и системах автоматики. Поставка осуществляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении.

Конструктивные особенности и монтаж

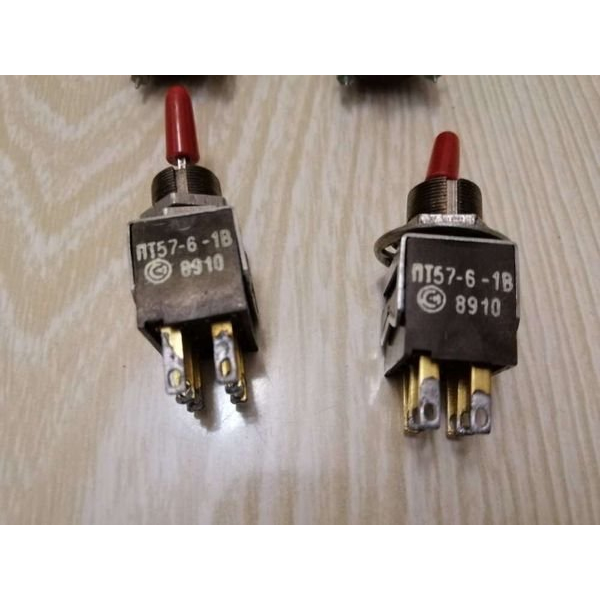

ПТ57-6Н-1В является двухполюсным микротумблером с фиксирующимся рычагом и двумя положениями (on-on). Конструкция предусматривает крепление через отверстие в панели с фиксацией гайкой, что обеспечивает надёжную установку на лицевых панелях приборов и пультов управления. Ручка имеет стандартную «обычную» форму, часто оснащается пластиковым протектором, а её длина составляет около 15 мм.

Габаритные размеры корпуса составляют приблизительно 15 на 13,5 на 15 мм, общая высота с ручкой — около 48 мм. Стандартный угол поворота ручки обеспечивает чёткое переключение положений. Такие размеры позволяют использовать тумблер в компактной аппаратуре с плотной компоновкой элементов.

Технические характеристики и условия эксплуатации

• Номинальный ток: порядка 0,1 А в зависимости от конкретной серии и условий работы.
• Номинальное напряжение: до 36 В постоянного напряжения; возможно использование в более широком диапазоне вплоть до десятков вольт переменного напряжения в зависимости от нагрузки.
• Максимальная коммутируемая мощность: около 3,6 Вт.
• Сопротивление контактов: не более 50 мОм (до 0,05 Ом по паспортным данным).
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 500 В эффективного значения.
• Степень защиты контактов: примерно IP40.
• Климатическое исполнение: В (всеклиматическое).
• Диапазон рабочих температур: от минус 45 до плюс 55 градусов Цельсия.
• Относительная влажность: выдерживает до 98 процентов при температуре плюс 35 градусов Цельсия.

Изделие прошло приёмку «ОТК», что подтверждает соответствие заводским требованиям качества. Год выпуска — 2022. Тумблер ПТ57-6Н-1В подходит для применения в аппаратуре, эксплуатируемой в жёстких климатических условиях, включая повышенную влажность и расширенный температурный диапазон.

Области применения

Благодаря своим параметрам ПТ57-6Н-1В применяется в пультах управления, измерительных приборах, системах сигнализации и связи. Двухполюсная схема с двумя фиксированными положениями позволяет одновременно коммутировать две независимые цепи, что удобно при построении переключающих узлов малой мощности. Изделие востребовано при ремонте и обслуживании радиоэлектронной аппаратуры, а также при сборке новых устройств, где требуются компактные и надёжные тумблеры с длительным сроком службы.
