Назначение

ПТ57-2-1В красный — это тумблерный переключатель производства Смоленского НПО «ФЕНИКС», предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре, приборах и промышленном оборудовании, где требуется ручное переключение цепей с фиксацией положений и повышенной надёжностью контакта.

Тумблер выпускается в всеклиматическом исполнении (индекс В), что позволяет эксплуатировать его в широком диапазоне условий, включая повышенную влажность и низкие температуры. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции для ответственных применений.

Технические характеристики

• Номинальный ток: 0,1 А при напряжении 36 В.
• Максимальная коммутируемая мощность: 3,6 Вт.
• Электрическая прочность изоляции: 500 В.
• Сопротивление контакта: не более 0,05 Ом.
• Усилие переключения: от 0,5 до 23 Н.
• Ресурс: до 75000 циклов.
• Гарантийная наработка: 10000–15000 часов.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Степень защиты: IP40.
• Покрытие контактов: золото (индекс 1).
• Год выпуска: 2025.

Конструкция и особенности

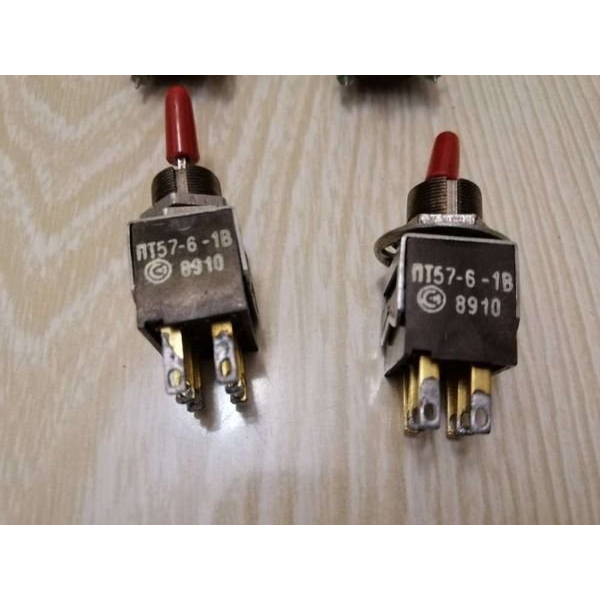

Тумблер имеет три контакта и реализует схему SPDT (однополюсный на два направления) с двумя положениями и фиксацией. Монтаж производится на панель через отверстие диаметром 10,1 миллиметра. Корпус изготовлен из карболита и имеет размеры 15 на 12 на 47 миллиметров. Металлический толкатель оснащён пластмассовым колпачком; красный цвет указывает на цветовую схему или модификацию изделия.

В маркировке ПТ57-2-1В заложена следующая информация: ПТ — переключатель тумблерный, 57 — номер серии, 2 — конструктивное исполнение, 1 — электрический режим (золото), В — всеклиматическое исполнение. Такая структура обозначения позволяет однозначно идентифицировать изделие среди аналогов серии.

Применение

Переключатель востребован в составе пультов управления, измерительных приборов, систем автоматики и связи, а также в устройствах, работающих при пониженных температурах и высокой влажности. Благодаря покрытию контактов золотом обеспечивается стабильное переходное сопротивление при малых токах и длительных сроках хранения.

Изделие поставляется в заводской упаковке, что гарантирует сохранность параметров при транспортировке и хранении. Артикул позиции — 21416, категория — тумблеры.
